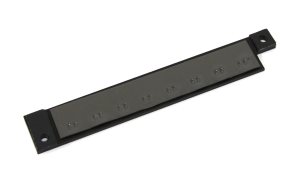

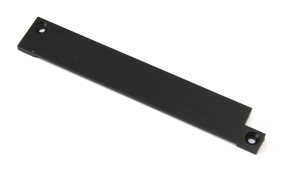

Для правильного распределения нагрузки и дополнительного отвода тепла с задней поверхности в области транзисторных сборок, предусмотрена специальная алюминиевая пластина. Через нее и проходят те самые винты.
Она также изготовлена из алюминиевого сплава, но окрашена в черный цвет. В качестве термоинтерфейса здесь мы снова можем увидеть серую терморезинку толщиной около 1 мм. Заметно, что часть резисторов практически продавливает ее и сама она контактирует с поверхностью печатной платы.

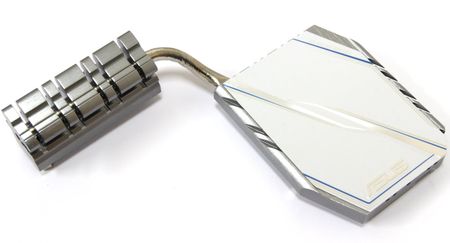

Еще один радиатор, а вернее снова их группа, отводят тепло от чипсета Intel X99. Эта пара также изготовлена из алюминиевого сплава и представлена тем же цветовым решением.
реклама

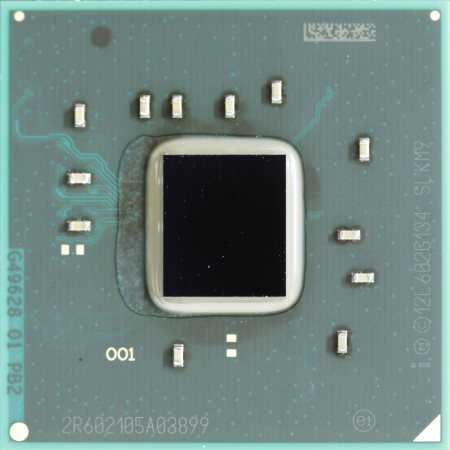

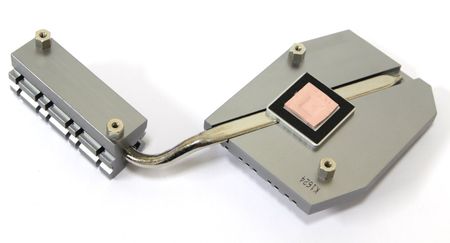

Каждый из них также крепится при помощи двух винтов жестко и даже тот, который находится на чипсете. Этого удается добиться благодаря использованию достаточно толстой терморезинки розового цвета. Она же защищает кристалл чипсета от сколов. Радиаторы снова соединяются друг с другом при помощи тепловой трубки. У нижнего она проходит через все основание, и даже в месте контакта кристалла. Однако на этом пересечении расположен теплосъемник из алюминиевого сплава. Он-то непосредственно и контактирует с чипсетом, через терморезинку. Второй радиатор снова зависает в воздухе и ни с чем больше не соприкасается. Под нижним радиатором скрывается знакомый уже нам чипсет Intel X99.

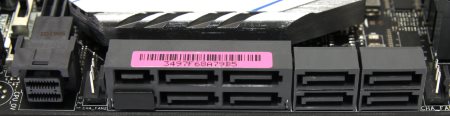

Технические характеристики его уже заметно потускнели, ведь с момента его анонса прошло уже более двух лет. Судите сами. Всего восемь линий PCI-e второго поколения, шесть портов USB 3.0 и восемь портов USB 2.0, и на десерт десять портов SATA 3. По последнему показателю он пока лидирует, а вот в остальном уже сдает позиции потому, что у того же Intel Z170 целых 20 линий PCI-e Gen3. Фиаско? Нет, у данной архитектуры вся сила кроется в процессоре. Именно там спрятано до 40 линий PCI-e Gen3. Однако, вернемся к поддержке накопителей. Их плата поддерживает в большом количестве, причем самых разнообразных. Разумеется производитель реализовал все возможности чипсета и развел все десять портов SATA 3. Восемь из них смотрят вбок.

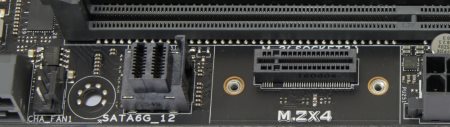

Можно заметить, что крайние слева могут образовать два канала интерфейса SATA Express. Немного левее находится один из портов U.2. Второй с совмещенным M.2 находятся немного выше по правому краю платы, рядом с коннектором питания ATX.
реклама

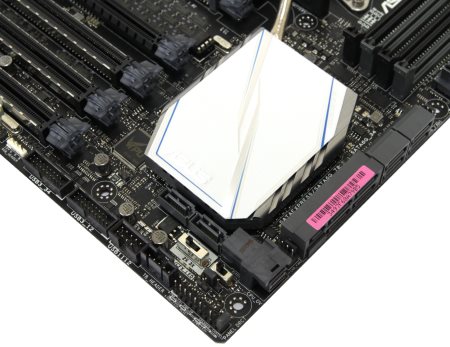

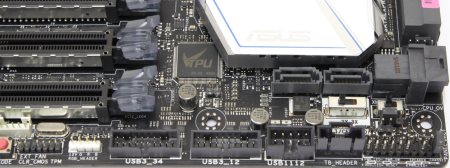

Еще два разъема SATA 3 расположены прямо под радиатором чипсета.

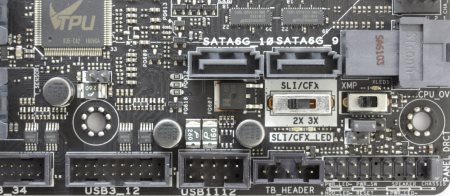

В правом нижнем углу распаян разъем для подключения кнопок и индикаторов корпуса. Неподалеку от него можно найти пару переключателей. Один осуществляет переключение режимов 2-WAY SLI / 3-WAY SLI, а другой позволяет не заходя в BIOS включить профиль XMP оперативной памяти.
Рядом с переключателями расположены светодиоды для того, чтобы понимать какой из режимов сейчас включен. Здесь же расположен джампер Overvoltage. Он может пригодиться разве что для экстремального разгона, поскольку в BIOS даже если его не активизировать максимальное значение и так очень высокое. Переходим к нижнему краю и обнаруживаем там коннектор для подключения к дочерней плате ThunderboltEX 3. Собственно он так и называется TB_HEADER. Сразу же хочу напомнить, что кабель есть в комплекте поставки.

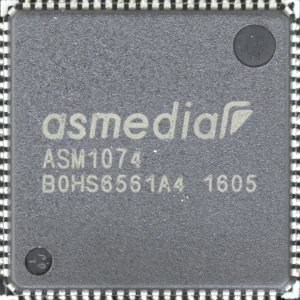

Далее по нижнему краю расположились: одна колодка USB 2.0 и две колодки USB 3.0. Следует вспомнить, что чипсет поддерживает до восьми портов первых и до шести вторых, поэтому пока все нормально. Однако, на задней панели можно обнаружить еще четыре порта USB 2.0, четыре порта USB 3.0 и четыре порта USB 3.1. Это значит, что без дополнительных контроллеров не обошлось. Так, для поддержки еще четырех портов USB 3.0, пришлось добавить хаб ASMedia ASM1074.

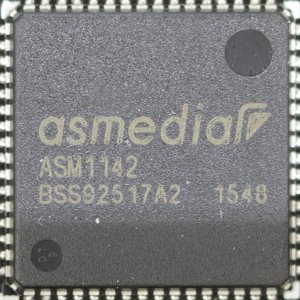

Что касается, поддержки четырех портов USB 3.1, то здесь распаяли два контроллера ASMedia ASM1142.
Теперь движемся дальше в левую часть по нижнему краю. Здесь получается все как-то сжато и очень плотно скомпоновано.
Сначала мы видим разъем для подключения светодиодных RGB лент подсветки. Тут же находятся еще две колодки: одна для подключения TPM модуля, а другая для соединения с дочерней платой ASUS FAN Extention Card. Левее расположены кнопки: ClrCMOS, Power и Reset, а между ними затесался двойной семисегментный индикатор POST кодов.

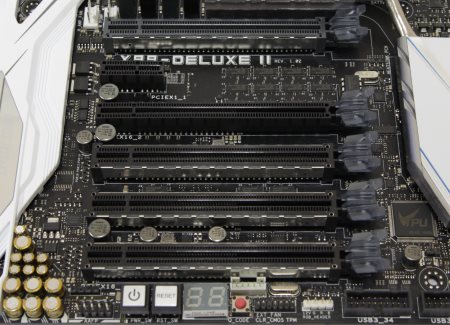

На данной материнской плате мы видим шесть слотов расширения.
реклама
Пять из них это PCI-e x16 и один PCI-e x1. Здесь с ними все не так просто. Почему? Да просто потому, что на плате куча контроллеров, и они должны брать откуда-то линии PCI-e. Поэтому логичным шагом было бы распаять свитч линий PCI-e, чтобы их хватало всегда и ничем не приходилось бы жертвовать. Коротко можно заявить лишь об одном: верхний слот PCI-e x16 неприкосновенен и ничего ни с кем не делит. Остальные так или иначе могут лишиться части линий. Более подробно об этом можно (нужно) узнать на сайте производителя. Как так вышло? Очень даже просто. Достаточно вспомнить про разъемы U.2 и M.2 на плате, чтобы все стало ясно.
И еще один простой совет: нужно сразу забыть об использовании самой бюджетной модели процессора, где всего 28 линий PCI-e, если вы хотите использовать плату по максимуму возможностей (две видеокарты накопители M.2 и U.2). Второй и третий слоты сверху реализованы силами чипсета, а значит они представлены линиями PCI-e Gen2. При этом тот, который PCIEX16_2 получает только x4 линии. Соответственно остальные слоты получают линии непосредственно от процессора. Можно поставить в них четыре карты в режиме x8+x8+x8+x8? Производитель заявляет, что да, но есть определенные ограничения.
По левому краю под пластиковой крышкой запрятана звуковая подсистема устройства.

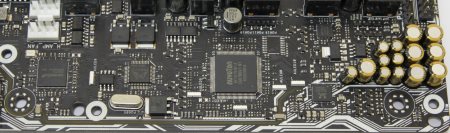

Она называется Crystal Sound 3, но представлен старым знакомым кодеком Realtek ALC1150. Изменилась только его обвязка.
Рядом распаяны специальные аудио конденсаторы, которые должны улучшить качество звучания. По новомодной традиции звуковой кодек вынесен на печатной плате отдельно. Его границы обозначены полосой без слоев металлизации толщиной около 1 мм. С обратной стороны на всем ее протяжении находятся светодиоды подсветки, которые выделяют ее на работающем устройстве.

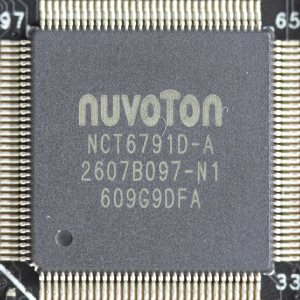

Рядом со звуковым кодеком распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.

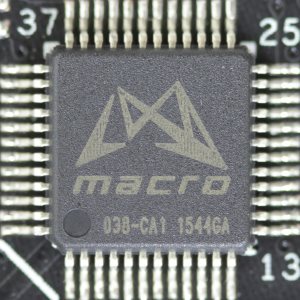

Немного выше распаян чип с надписью Macro. Именно он составляет аппаратную часть технологии Key Express.

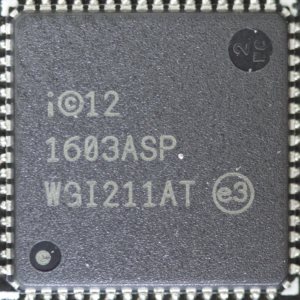

За разъемами задней панели распаяны микросхемы гигабитных сетевых контроллеров Intel I219V и Intel I211AT.
