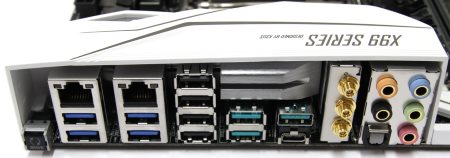

На задней панели расположились следующие интерфейсы.
- Три разъема USB 3.1 Type-A;
- Один разъема USB 3.1 Type-С;
- Четыре разъема USB 3.0;
- Четыре разъема USB 2.0 (один с поддержкой Key Express);
- Два гигабитных сетевых разъема RJ-45;
- Кнопка BIOS Flashback;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Три вывода для антенн беспроводного модуля.

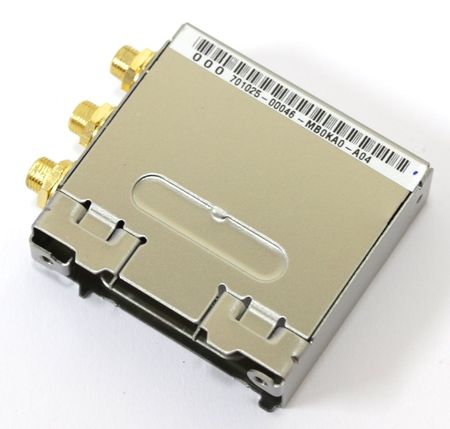

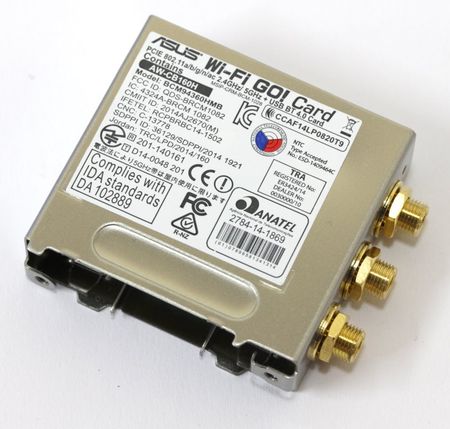

Беспроводной модуль устанавливается в интерфейс mini PCI-e и крепится с обратной стороны двумя винтами.
реклама
Мы уже видели материнские платы, где для установки подобных карт используются слоты M.2, но зато здесь у адаптера три антенны, что должно лучше отразится на качестве приема сигнала.

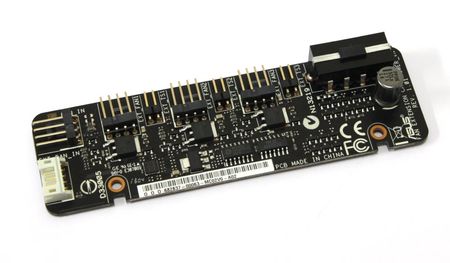

В комплекте поставляется дочерняя плата FAN Extention Card. Она нам уже знакома по другим моделям материнских плат, но давайте взглянем на нее еще раз.

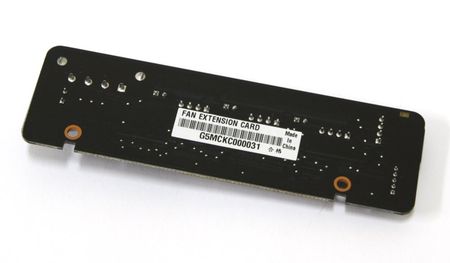

Как уже отмечалось выше, к ней можно подключать дополнительные вентиляторы и термосенсоры. Для ее работы необходимо отдельное питание, которое подается через разъем MOLEX, а также кабель сопряжения с самой материнской платой для того, чтобы всем этим хозяйством можно было управлять.

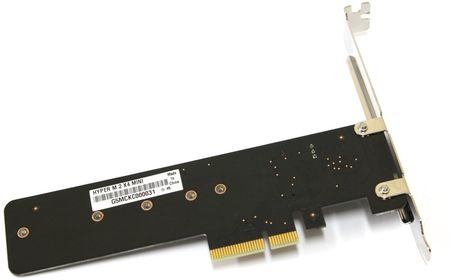

Еще у нас в комплекте находится адаптер ASUS Hyper M.2 x4 Mini. Не следует его путать с комплектом Hyper Kit, где еще есть специальный адаптер-переходник с M.2 на U.2. Здесь он отсутствует, а есть только сама плата, куда устанавливается накопитель M.2.
реклама

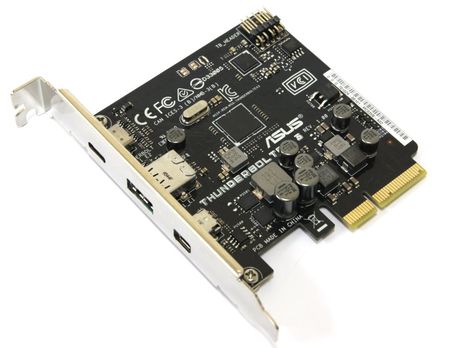

И наконец осталась карта ASUS ThunderboltEX 3, которая должна обеспечивать поддержку стандарта Thunderbolt 3.

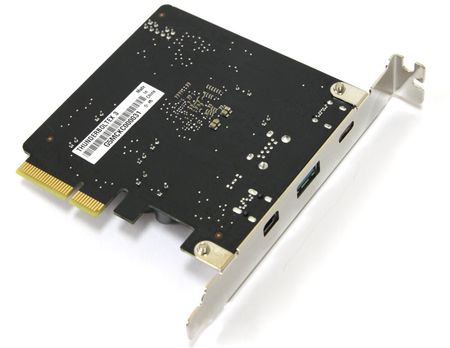

Насколько я понял, подобное устройство можно приобрести отдельно, поскольку упоминание о нем можно найти на сайте производителя. Для нас интересно лишь то, что на задней панели находится три разъема. Это один USB 3.1 Type-A, один USB 3.1 Type-C, который и совмещен с интерфейсом Thunderbolt 3 и еще один вход mini DP, для того, чтобы можно было передавать звук и сигнал по.
Кстати, именно поэтому в комплекте предусмотрен специальный кабель mini DP - DP, для подключения к видеоадаптеру. На сайте производителя есть картинка, где такой кабель соединяется с разъемом Display Port на материнской плате. Здесь его нет, поскольку в процессоре нет встроенного видеоядра. Посмотрим на плату более детально.

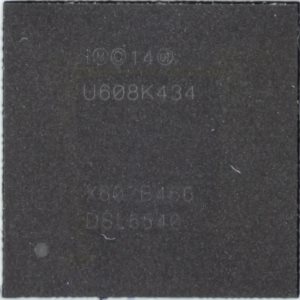

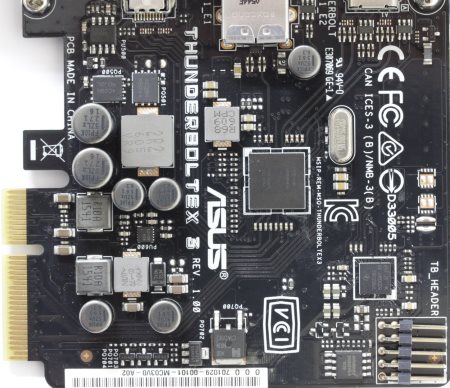

Ничего принципиально нового и интересного здесь нет. Что же это там за микросхема посередине. Мы уже встречали ее неоднократно - это Intel DSL6540.
Обычно ее распаивают прямо на плате и она как раз обеспечивает поддержку портов USB 3.0, а заодно и стандарта Thunderbolt 3.
Технические характеристики
Модель |
|
|
Поддерживаемые процессоры | Core i7 в исполнении Socket 2011-v3 | Core i7 в исполнении Socket 2011-v3 |
Системная шина, частота | DMI 2.0 х 4 (20 х 4 Гбит/с) | DMI 2.0 х 4 (20 х 4 Гбит/с) |
Системная логика | Intel X99 | Intel X99 |
Оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 (2400, 2666, 2800, 3000, 3200 (разгон)) МГц |
8 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 (2400, 2666, 2800, 3000, 3200, 3300, 3333 (разгон)) МГц |
Слоты расширения | 4 - PCI-e x16 Gen3 (x16+x16 или x16+x8+x8 или х8+х8+х8+х8) с ограничениями (см. сайт производителя); 1 - PCI-e x16 Gen2 (x4); 1 - PCI-e x1 Gen2 |
4 - PCI-e x16 Gen3 (x16+x16 или x16+x8+x8 или х8+х8+х8+х8) с ограничениями (см. сайт производителя); 1 - PCI-e x16 Gen2 (x4); 1 - PCI-e x1 Gen2 |
Поддержка Multi-GPU | Quad SLI, 3-WAY SLI, SLI, CrossFireX | Quad SLI, 3-WAY SLI, SLI, CrossFireX |
Поддержка SATA/RAID | 10 x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 1x eSATA (совмещен с SATA 6 Гбит/с); 1x Ultra M.2 порт – 1x PCI-e x4 Gen3 |
10 x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 1x eSATA (совмещен с SATA 6 Гбит/с); 1x Ultra M.2 порт – 1x PCI-e x4 Gen3 |
Поддержка U.2 / M.2 x4 / NVMe | Да / Да / Да | Да / Да / Да |
Сеть | 1х Intel I218V; 1x Intel I211-AT; Wi-Fi 802.11 a/b/g/n/ac; Bluetooth 4.0 |
1х Intel I218V; 1x Intel I211-AT; Wi-Fi 802.11 a/b/g/n/ac; Bluetooth 4.0 |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 4 + 2 x USB 2.0 (Intel X99) | 2 + 4 x USB 2.0 (Intel X99) |
USB 3.0 | 4 x USB 3.0 (Intel X99); 4 x USB 3.0 (ASMedia ASM1074) |
4 x USB 3.0 (Intel X99); 4 x USB 3.0 (ASMedia ASM1074) |
USB 3.1 | Нет | 3 х USB 3.1 Type-A (ASMedia ASM1142); 1 x USB 3.1 Type-C (ASMedia ASM1142) |
Системный мониторинг | Nuvoton NCT6791D | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
ATX 24-pin, 8-pin+4-pin ATX 12V |
Разъемы и кнопки задней панели | 2 x USB 2.0/1.1; 10 х USB 3.0; 2 x RJ45; 5 x 3.5 мм Jack; 1 х optical S/PDIF Out; 1 x BIOS Flashback; 3 x Ant |
4 x USB 2.0/1.1; 4 х USB 3.0; 3 х USB 3.1 Type-A; 1 х USB 3.1 Type-C; 2 x RJ45; 5 x 3.5 мм Jack; 1 х Optical S/PDIF Out; 1 x BIOS Flashback; 3 x Ant |
Фирменные технологии |
|
|
Размеры, мм | 305 x 244 | 305 x 244 |
Форм-фактор | ATX. | ATX. |
реклама
Возможности BIOS
Как это обычно и бывает, с новым поколением материнских плат графическая оболочка BIOS моделей ASUS претерпела небольшие изменения. Что касается функциональных возможностей, то они остались прежними, работать все также комфортно и просто. Все меню интуитивно понятно, а сам разгон осуществляется очень легко.
Еще одной ключевой особенностью стало дальнейшее развитие технологии ASUS EZ Flash. Теперь встроено уже третье поколение данной утилиты, в которой появилась возможность загружать обновленную версию BIOS непосредственно через интернет.
