В дальнейшем тестировании ватерблок Swiftech MCW 82 устанавливался с комплектным «бэкплейтом» (крепежной пластиной).

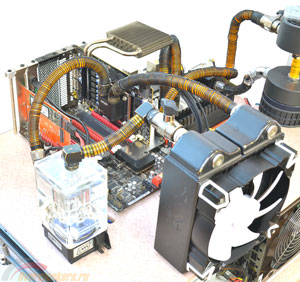

Модифицированный радиатор Arctic VRM Set R9-290(X) на силовой цепи питания использовался с двумя видами вентиляторов. Arctic F8 Pro крепился не на самом теплорассеивателе, в отличие от модели 80 мм, входящей в комплект систем Arctic Hybrid III-120 или Arctic Hybrid III-140, у которых предусмотрена такая возможность.
GPU 1266 МГц; GDDR5 2000 МГц
Температуры GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 1, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Штатный вентилятор 80 мм из комплекта гибридной СО, который непосредственно закреплялся на радиаторе VRM, проиграл рядом стоящему собрату в плане отвода тепла в аналогичном режиме работы на 1300 об/мин. Воздушный поток, создаваемый при одинаковом режиме работы, у вентилятора толщиной 15 мм ниже, чем у модели толщиной 34 мм, о чем говорит разница по температурам от 4 до 7°C на преобразователях питания. Это косвенно, в один градус, отразилось и на температурах графического процессора.
реклама
Плюс «тонкого» вентилятора заключается в том, что его можно крепить на самом радиаторе, в отличие от рядом стоящего Arctic F8 Pro, и он незначительно выходит за рамки двух слотов расширения на материнской плате. При пассивном использовании радиатора силовой цепи (в зависимости от применяемых моделей 80 мм на зоне VRM и установленной 140 мм на радиаторе СЖО в трех режимах работы) разница составила от 9 до 25 градусов. Если сравнить с установленной штатной крепежной пластиной Radeon RX 480, то вариант Arctic VRM Set R9-290(X) эффективнее за счет ребер и большей площади рассеивания. Этот радиатор закрывает лишь зоны цепи питания, в отличие от пластины, накрывающей всю печатную плату, включая модули памяти GDDR5.
Были идеи, которые остались нереализованными, установить на пластину над микросхемами GDDR5 дополнительно несколько мелких алюминиевых радиаторов. От данного шага меня остановило лишь понимание того, сколько материала будет израсходовано в трубу и сколько придется оттирать термоклей или термопасту, приводя поверхности к первозданному виду.
GPU 1266 МГц; GDDR5 2000 МГц
Температуры GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 1, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики

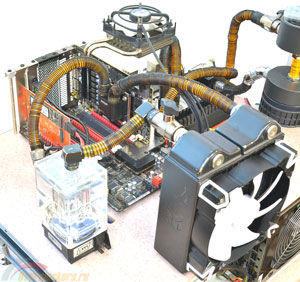

Во время стресс-теста с применением радиатора а-ля Thermalright VRM-R и установки на него Arctic F8 Pro при 1300 об/мин температуры силовой цепи питания снизились от 9-12 градусов. В это же время показатели графического процессора оставались на прежней отметке, без каких-либо изменений.
Впрочем, предсказуемость результатов очевидна. Вариант «радиатор в радиаторе» превзошел по эффективности все вышепримененные альтернативы, предназначенные для охлаждения транзисторов силовой цепи питания в пассивном состоянии. Лишь Arctic VRM Set R9-290(X) вкупе с рассеивающим тепло в пространстве воздушным потоком, создаваемым 80 мм вентилятором, смог на равных соперничать с радиатором, в котором не последнюю роль играют тепловые трубки. Такой итог наглядно показывает их преимущество в использовании.
Теперь пора перейти от так называемого гибридного к полноценному жидкостному охлаждению. Несколько лет назад в обсуждении материала «Нештатные системы охлаждения для новых видеокарт – варианты СВО и охлаждение фаз питания» мне указали на мой промах – по инструкции на Koolance MVR-40 устанавливается пластина MVR Heat Transfer Plate с нанесенным на нее термоинтерфейсом – и спросили: «Как считаете, если б между ними был жидкий металл, это сбросило бы еще градусы (и есть ли целесообразность его применения в данном случае)?»
реклама
К сожалению, ЖМ под рукой не оказалось, для прояснения картины пришлось использовать термопасту Arctic МХ-4 (как с ней, так и без нее). Заранее можно сказать, что разница с увеличением количества оборотов вентилятора 140 мм, установленного на радиаторе СЖО, сводится до 1 градуса. Конечно, в случае жидкого металла эффект был бы выше, но не настолько, чтобы из-за дополнительных пары-тройки градусов переводить его на ватерблок только в рамках тестирования, а не на постоянной основе, вкупе с его приобретением специально для данного эксперимента.
Остается лишь сыграть на опережение, дабы в будущем не возникло вопроса, будет ли разница по температурам и насколько, от подачи жидкости через ватерблок GPU, а затем на блок VRM, и наоборот. В принципе, пользователям, активно использующим СЖО не первый год, ответы наверняка известны.

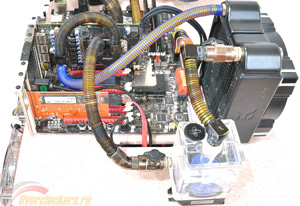

Разъяснение по обозначению в графиках: «out MCW82 | F14 - 700 RPM | in MVR (+MX-4)» – подача жидкости сначала на Koolance MVR-40, затем она следует по контуру к Swiftech MCW 82. Как с использованием термопасты Arctic MX-4, так и без, между поверхностями медной пластины и ватерблока MVR-40.
«in MCW82 | F14 - 1300 RPM | out MVR + MX-4» – жидкость в первоочередном порядке проходит через Swiftech MCW 82, затем поступает на Koolance MVR-40.

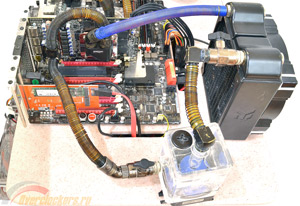

Защита от перегиба синего цвета обозначает, в какой последовательности подключены ватерблоки в контуре и откуда выходит снявший тепло хладагент перед поступлением в радиатор СЖО.
GPU 1266 МГц; GDDR5 2000 МГц
Температуры GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 1, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Перед изучением динамических графиков, возможно, кто-то ожидал иных результатов и с более высокой дельтой, но по факту разрыв невелик. С учетом и в зависимости от первоочередности поступления жидкости (в ватерблок для охлаждения транзисторов силовой цепи питания, а затем на ватерблок графического процессора, либо сначала на охлаждение GPU, а затем зоны VRM) разница составила один градус.
Если провести сравнение между радиаторами Arctic VRM Set R9-290(X) , а-ля Thermalright VRM-R с 80 мм вентилятором и Koolance MVR-40 с установленной на него медной пластиной, то эффективность СЖО выше и температуры ниже на 2-3 градуса. И пусть разницу можно свести до нуля, увеличив обороты вентилятора 80 мм, но одновременно возрастет и уровень звукового давления. В этом плане преимущество полностью на стороне «водянки», в которой используется один вентилятор 140 мм, установленный на радиаторе EK-CoolStream RAD XTC.
Звуковое давление
В данном разделе приведены замеры уровня шума как при совместном использовании помпы с вентиляторами, так и по отдельности, чтобы составить представление, какой компонент системы является слабым звеном.
- «Arctic F14 – 140 мм» (и в других сокращенных формах) – использование модифицированного вентилятора из комплекта Arctic Cooling Hybrid III-140.
- «Arctic F8 Pro – 80 мм» – вентилятор (80 х 80 х 34 мм), работающий на 1300 об/мин.
- «Arctic F8 – 80 мм» – вентилятор для радиатора VRM (80 х 80 х 15 мм) из комплекта Arctic Cooling Hybrid III-120.
- «Pump Laing DDC-1T- 3800 RPM» (и иные сокращения в графике) – помпа, установленная в контуре СЖО видеокарты Radeon RX 480 со скоростью вращения крыльчатки ротора 3800 об/мин.
- Строчка «System» означает уровень шума тестовой конфигурации во время работы следующих компонентов – помпы EK-XTOP Revo D5 PWM; трех вентиляторов Floston Red Impeller 140 PML, 1000 об/мин; блока питания Zalman ZM1000-HP.
Меньше – лучше
0.3 метра
Включите JavaScript, чтобы видеть графики
И по отдельности, и при совместном использовании компонентов значение шума не вышло за рамки условного комфортного уровня. Во время работы вентилятора 140 мм (на 700 и 1000 об/мин), помпы (3800 об/мин) и 80 мм вентиляторов (1300 об/мин) уровень шума не превысил 36 дБ. Стоило выставить режим 1300 об/мин, как модифицированный вентилятор Arctic в одиночном замере и в составе СЖО превысил обозначенное значение, опередив по уровню шума тестовую конфигурацию
Впрочем, если брать в расчет эффективность/уровень шума, то и на более низких оборотах система жидкостного охлаждения успешно справляется с поставленной задачей. И чтобы приблизиться к показателям СЖО при использовании гибридного охлаждения, придется увеличить обороты вентилятора 80 мм, отводящего тепло с радиатора VRM, тем самым увеличивая уровень звукового давления.
