Тестовый стенд

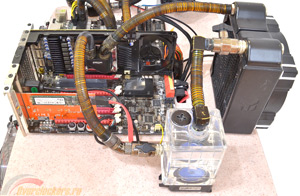

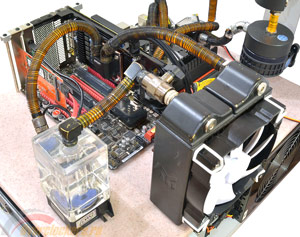

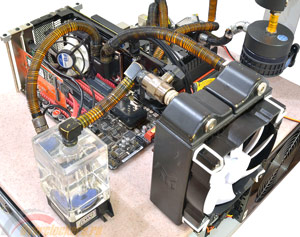

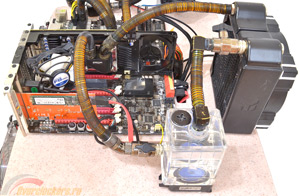

Для тестирования на открытом стенде была собрана следующая конфигурация:
- Материнская плата: ASUS Crosshair IV Formula, BIOS 3029, Socket AM3;
- Процессор: AMD FX-8350 (4000 @4500 МГц, 200 х 22.5 при 1.462 В);
- Система охлаждения ЦП: СЖО;
- Термоинтерфейс: Arctic MX-2;
- Видеокарта: AMD Radeon RX 480 8 Гбайт;
- Компоненты охлаждения видеокарты:
- Резервуар: XSPC Acrylic Dual 5.25" Reservoir for One Laing DDC;
- Помпа: Laing DDC-1T (12 В/10 Вт, 420 л/ч, Promodz Edition);
- Радиатор: EK-CoolStream RAD XTC (140 мм);
- Вентилятор: 140 мм (модифицированный) из комплекта Arctic Accelero Hybrid III-140;
- Ватерблок GPU: Swiftech MCW 82;
- Ватерблок VRM: Koolance MVR-40 с медной пластиной;
- Радиаторы:
- Arctic VRM Set R9-290(X) модифицированный;
- а-ля Thermalright VRM-R;
- Вентиляторы:
- Из комплекта Arctic Accelero Hybrid III-120 80 мм (80 х 80 х 15 мм);
- Arctic F8 Pro (80 х 80 х 34 мм);
- Термоинтерфейс: Arctic MX-4, Arctic Thermal Pad (1 х 50 x 50);
- Оперативная память: Crucial Ballistix Elite (BLE2CP8G3D1869DE1TX0CEU) DDR-III DIMM 16 Гбайт, 2 x 8 (PC3-15000) CL9;
- Накопитель SSD: Crucial M500 M.2 240 Гбайт (CT240M500SSD4) SATA 6 Гбит/с, MLC;
- Блок питания: Zalman ZM1000-HP, 1000 Ватт;
- Монитор: BenQ VW2420H (Digital) 1920 x 1080;
- Контроллер управления: Aquacomputer Aquaero LT USB;
- Датчик потока: AquaComputer Flow sensor high flow G1/4 for aquaero, aquastream XT ultra and power adjust (53068);
- Мультиконтроллер: Zalman ZM-MFC3.
Конфигурация системы жидкостного охлаждения центрального процессора и материнской платы:
- Ватерблок MB: EK-FB ASUS Crosshair 4 Nickel Acetal;
- Ватерблок: Phobya UC-2 Silver Nickel Plexi Edition;
- Радиатор: TFC X-changer Monsta Lite Radiator 420/360 – Black;
- Вентиляторы: три Floston Red Impeller 140 PML, 140 x 140 x 25 мм, 1200 об/мин;
- Резервуар: EK-RES X3 250;
- Помпа: EK-XTOP Revo D5 PWM - (incl. pump);
- Защита от перегиба: Koolance Tubing Spring Wrap, Black [For OD: 13 мм (3/8")];
- Краны: Koolance Ball Valve;
- Быстроразъемные соединения: Alphacool HF quick release connector kit G1/4 inner thread - Black
- Используемая жидкость: дистиллированная вода;
- Термоинтерфейс: Arctic MX-2.
Инструментарий и методика
Применялось следующее программное обеспечение:
- Мониторинг: HWiNFO64 v5-34-2930;
- Прогрев GPU и VRM: Furmark 1.17.0.0.
реклама

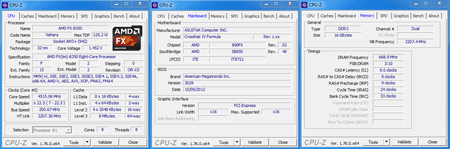

Использовалась операционная система Windows 7 Ultimate 64-bit (Service Pack 1). Процессор был разогнан множителем 22.5 х 200 МГц, итоговая частота составила 4500 МГц, HT/NB – 2200 МГц.
На скриншоте значение завышено из-за особенности системной платы, в BIOS которой функции, отвечающие за стабильность, находятся в авторежиме. В меню BIOS (3029 за 10/09/2012) платы во вкладке «Extreme Tweaker» в настройках установлены следующие параметры:
- Ai Overclock – Manual;
- CPU Ratio – x22.5;
- AMD Turbo CORE technology – Disable;
- CPU Bus Frequency – 200;
- PCIE Frequency – 100;
- DRAM Frequency – 1333 МГц (Auto);
- CPU Offset Voltage – 1.462 [0.065625];
- Все остальные настройки – по умолчанию (Auto).

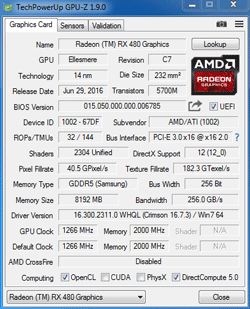

Использовалась видеокарта AMD Radeon RX 480 с установленным драйвером Crimson Edition 16.7.3.
На радиаторе был установлен 140 мм вентилятор, взятый напрокат у Arctic Accelero Hybrid III-140 и подключенный к реобасу.
Во время тестов вентилятор работал в следующих режимах:
- 700 об/мин;
- 1000 об/мин;
- 1300 об/мин.
Два вентилятора (Arctic F8 Pro и взятый из комплекта Arctic Accelero Hybrid III-120) подключались к мультиконтроллеру Zalman ZM-MFC3 с выставлением на постоянный режим работы 1300 об/мин. С его помощью фиксировалось общее потребление системы, без учета монитора.
реклама
Звуковое давление измерялось шумомером Center 325 (погрешность +/-1.5 дБ) в ночное время суток (для уменьшения воздействия посторонних источников шума) с расстояния 0.3 м (30 см) по центру от вентилятора. Все бытовые приборы в помещении, издающие посторонние шумы, были отключены; вентилятор блока питания застопоривался; уровень шума окружающего фона был зафиксирован на отметке в 28.5 дБ (Ambient).
Тестирование проводилось на открытом тестовом стенде, при температуре окружающей среды 27-28 градусов по Цельсию. Графический процессор работал на номинальной тактовой частоте 1266 МГц, память не разгонялась и функционировала на 2000 МГц (эффективная 8000 МГц).

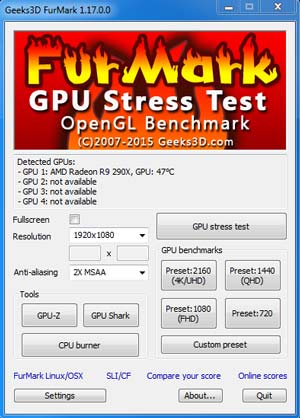

GPU прогревался Furmark 1.17.00 в течение десяти минут при следующих настройках:
- Resolution: 1920 х 1080;
- Anti-aliasing: 2 Х MSAA.
С последующим нажатием кнопки «GPU stress test».
В Crimson Edition 16.7.3 какие-либо настройки в «Глобальном WattMan» не применялись, все параметры находились по умолчанию.
Во время прохождения стресс-теста частоты графического процессора как уменьшались, так и возвращались к номинальному значению. Минимальная частота, зафиксированная в нагрузке – 910 МГц. С учетом колебаний средняя частота составила 1077 МГц, кратковременно фиксировались 1266 МГц. Среднеарифметическое значение HWiNFO64 отображало на уровне 980 МГц.
Температуры снимались с помощью HWiNFO64 v5-34-2930:
- GPU Temperature;
- VRM Temperature1;
Записывались самые высокие показатели. Для корректности данных между каждым режимом тестирования делалась пауза в 20 минут, во время которой температура графического процессора достигала первоначальных температур в простое.
Результаты тестирования
В первую очередь мы испытаем ватерблок Swiftech MCW 82 со штатной крепежной пластиной Radeon RX 480.
GPU 1266 МГц; GDDR5 2000 МГц
Температуры GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 1, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Как и ранее при использовании Arctic Hybrid III-140 и штатной пластины Radeon RX 480, температурные показатели цепи VRM без принудительного обдува достигают высоких значений – практически 100 градусов. После установки под углом (напротив зоны силовой цепи питания) вентилятора Arctic F8 Pro, работающего на 1300 об/мин, нагрев преобразователей питания снизился от 16 до 28°C.
Температуры графического процессора в зависимости от режима работы вентилятора 140 мм на радиаторе СЖО фиксировались в диапазоне 44-48 градусов Цельсия.
реклама
GPU 1266 МГц; GDDR5 2000 МГц
Температуры GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 1, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
После замены комплектной крестовины Swiftech MCW 82 на пластину-радиатор Arctic Hybrid III-120, которая полностью накрывает собой внешнюю сторону зоны цепи питания на печатной плате Radeon RX 480, удалось снизить конечные температуры на VRM и косвенно на GPU.
За счет увеличения дополнительной теплорассеивающей площади (в виде обратной пластины) в пассивном состоянии температура упала на 8-10°C, а с принудительным обдувом с добавлением вентилятора 80 мм удалось уменьшить ее на 3-5 градуса, если сравнить с результатами без использования оной.
