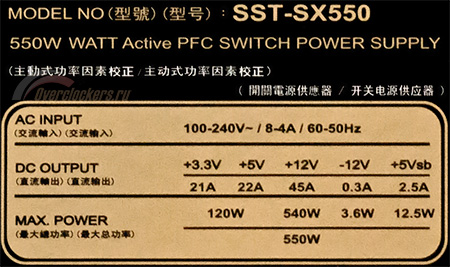

Мощностные характеристики, как и ожидалось, оказались весьма высоки. По линии 12 В можно подать до 540 Вт мощности (максимальная сила тока – 45 А). Это 98,2% от заявленного «номинала» модели – показатель близок к идеальному. Суммарная нагрузка на каналы 3.3 В и 5 В может достигать 120 Вт. Этого достаточно для любой современной системы (тем более – малогабаритной).
Стоит отметить, что по количеству разъемов (в особенности – коннектов периферии) этот блок уступает качественным полноразмерным моделям своей мощностной категории. Впрочем, здесь все логично.
Лишние шнуры с неиспользуемыми разъемами могут занять очень много места в компактном системном блоке, в то же время, в таких корпусах просто нет отсеков для большого количества жестких дисков. Так что, на мой взгляд, конструкторы SilverStone совершенно справедливо ограничились самым необходимым.
реклама

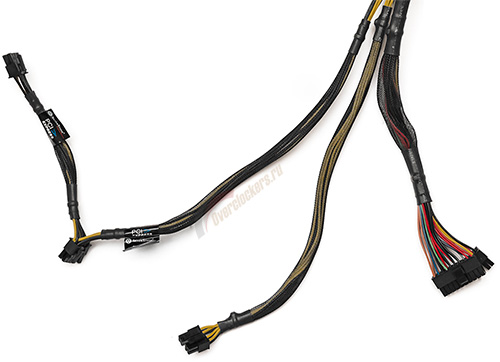

Для питания процессора и материнской платы предлагается использовать составные коннекторы CPU 4+4-pin и 20+4-pin (такой набор обеспечивает максимальную совместимость БП с различными платами). Длина шнуров составляет 300 и 400 мм - в самый раз для компактных корпусов. Видеокарту можно подключить с помощью пары разъемов PCIe 6+2-pin.
Таким образом, блок может использоваться в системе с мощным флагманским ускорителем (или даже с парой менее прожорливых видеокарт, но это уже «высший пилотаж» в плане подбора компонентов).

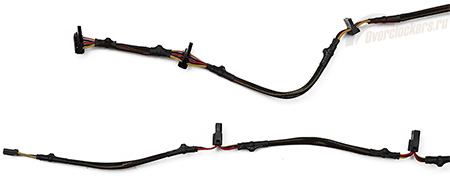

Для «периферии» предусмотрено три разъема SATA, два Molex и один Floppy. Прямо скажем, не густо. Однако такой набор полностью отвечает назначению блока, о чем уже упоминалось выше. Длина шнуров составляет 600 и 710 мм.
Что ж. Модель SX550 могла вызвать чувство дежавю у наших постоянных читателей. Она оказалась чрезвычайно схожа с рассмотренным ранее SST-ST30SF – по внешнему виду и набору разъемов. Основное отличие – мощность, так что давайте подождем результатов тестов и посмотрим, с какой реальной нагрузкой справится этот блок и как он поведет себя при высоких уровнях потребления.
Обзор SilverStone SX700-LPT
700-ваттный блок, как и младшая модель, оказался схож с продуктом SilverStone, который мы рассматривали ранее. Внешне он почти неотличим от SilverStone SST-SX500-LG, также выполненного в форм-факторе SFX-L.
реклама

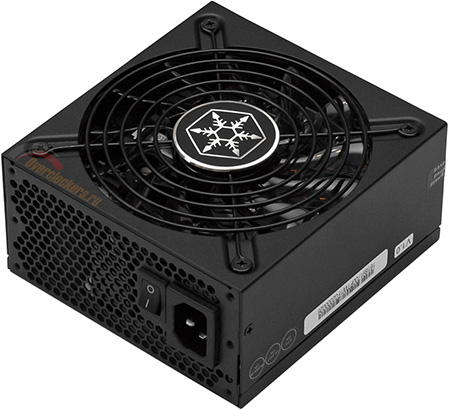

Особых дизайнерских «изысков» в облике SX700-LPT нет, но выглядит это устройство весьма солидно.
Как уже отмечалось выше, ключевая особенность блока – форм-фактор SFX-L. Этот формат аналогичен обычному SFX по высоте (63,5 мм) и ширине (125 мм), и отличается только по длине: 130 мм против 100 мм. Таким образом, достигается совместимость устройства со многими корпусами, которые изначально были рассчитаны только на установку обычных SFX-блоков. Тем не менее, при покупке подобной модели лучше проявить осмотрительность и заранее произвести все необходимые измерения.

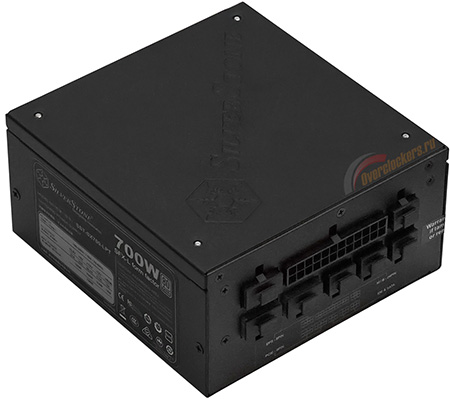

Блок выполнен по полностью-модульной схеме – этим могут похвастать очень немногие компактные модели.

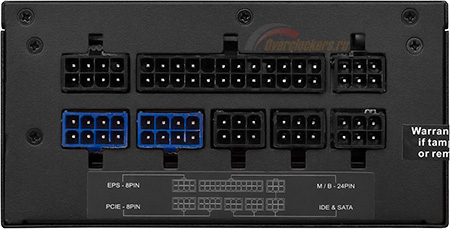

Отключаемыми сделаны все шнуры, в том числе – основные, с разъемами Mainboard и CPU. Все коннекторы на корпусе блока, в лучших традициях SilverStone, подписаны и аккуратно закрыты специальными заглушками.

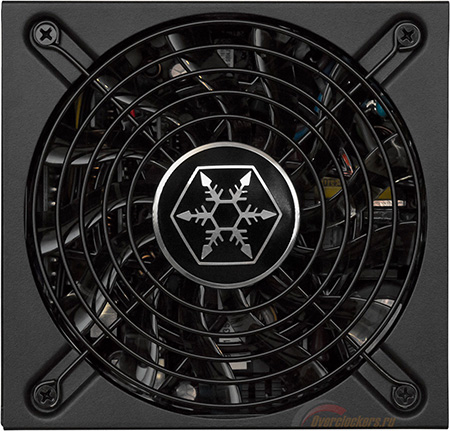

Увеличенный размер корпуса позволил конструкторам использовать крупный 120-мм вентилятор (напомню, что стандартной для форм-фактора SFX является 80-мм вертушка; создатели рассмотренного недавно Corsair SF450 сумели установить в корпус обычного размера 92-мм «пропеллер», но это редчайшее исключение).
Нужно отметить, что небольшая высота БП (63,5 мм против 86 мм у ATX-устройств) ограничила максимальную толщину вентилятора. Так что это не стандартная «стодвадцатка» типоразмера 120 х 25 мм, а более тонкая - 120 х 15 мм. Однако по показателям расхода (создаваемого потока) и она должна значительно превосходить обычные 80-мм модели.
Маркировка вентилятора PY-12015H12S. Информация о типе подшипника разнится, но, судя по всему, здесь также используется обычная «втулка» (подшипник скольжения).

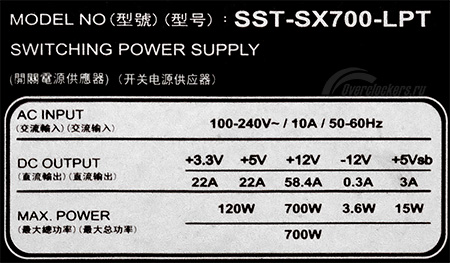

Рассмотрим таблицу мощностных характеристик.
У большинства современных БП высокого класса линия 12 В не делится на «виртуальные» каналы. SX700-LPT не стал исключением из этого правила. Сила тока может достигать 58,4 А, что соответствует мощности 700 Вт. Показатель идеально соответствует «номиналу» это модели. По линиям 5 В и 3.3 В можно подать до 120 Вт мощности (суммарно), сила тока на каждой из них не может превышать 22 А.
По количеству разъемов эта модель может дать фору многим полноразмерным устройствам той же мощностной категории.

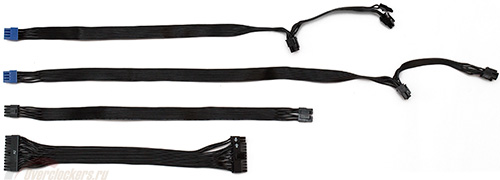

Блок оснащен составными коннекторами ATX Mainboard 20+4-pin и CPU 4+4-pin (в данном случае вопрос совместимости стоит остро, так как компактный блок может использоваться в самых разных системах – от простейшего «медиацентра» до игрового «монстра» с парой видеокарт). Длина шнуров составляет 310 и 400 мм.
реклама
Для питания видеоускорителей предусмотрено четыре разъема PCIe 6+2-pin. Тут все «по-взрослому», устройство готово к работе с различными конфигурациями SLI/CrossFire. Разъемы попарно смонтированы на двух шнурах разной длины – 520 и 700 мм.

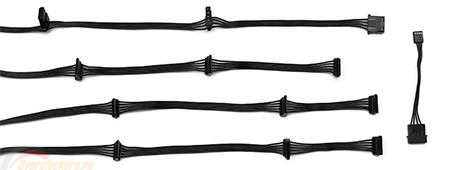

Блок снабжен богатым набором коннекторов для «периферии»: девять SATA и три Molex. Длина шнуров, на которых размещены эти разъемы составляет 900 и 700 мм.
На мой взгляд, это даже перебор - где найти компактный корпус с девятью отсеками для жестких дисков? Впрочем, 700-ваттный SFX-блок – сам по себе продукт уникальный, так что удивляться тут нечему. Также БП комплектуется переходником, позволяющим вывести редко используемый сегодня разъем Floppy. Длина переходника – 150 мм.
Итак, по итогам внешнего осмотра компактный БП SilverStone производит впечатлением продукта, ни в чем не уступающего высококлассным моделям формата SFX. Давайте проверим, так ли это на самом деле, перейдя к тестовому разделу.
