Тестируем радиаторы СЖО 360 мм: модели Aquacomputer, Bitspower и EKWB (страница 4)

EK Water Blocks CoolStream PE 360

450x205  63 KB. Big one: 1500x682  176 KB

Теперь переходим к представителю словенской компании EKWB. Ее продукты, в отличие от двух предыдущих участников, представлены в большом ассортименте на просторах нашей необъятной страны. Вдобавок модельный ряд поистине огромен и цены демократичны, что делает ее решения весьма интересными для большинства покупателей.

реклама

Данный радиатор уже неплохо показал себя в составе комплекта СЖО EK Water Blocks EK-KIT P360. И поэтому был заказан второй, как раз для соединения с ним. Пользуясь возможностью, рассмотрим его еще раз, но более детально.

Упаковка и комплектация

450x406  16 KB. Big one: 1500x1354  448 KB

Радиатор EK Water Blocks CoolStream PE 360 – обладатель самой яркой и информативной упаковки.

430x450  9 KB. Big one: 1433x1500  404 KB

Внутри скрывается вторая коробка, в которой находится комплект поставки и сам радиатор, надежно защищенный от повреждений.

450x281  68 KB. Big one: 1500x938  139 KB

Комплект поставки по сравнению с моделью Aquacomputer радует.

450x199  68 KB. Big one: 1500x663  189 KB

В него входит:

  • Радиатор EK-CoolStream PE 360;
  • Винты 6-32 30 мм под шестигранник, 12 шт.;
  • Винты 6-32 5 мм под шестигранник, 12 шт.;
  • Шестигранник.

Внешний вид и особенности строения

Вот и подошла очередь третьего участника – EK-CoolStream PE 360. Как известно, ранее радиаторы для EKWB делала компания ThermoChill, которая выделялась простыми решениями и хорошим качеством при низкой цене, что не очень сходится с надписью на их упаковке «Made in UK». Но на сегодняшний день Словения перенесла часть производства в Азию и теперь их OEM-производитель радиаторов неизвестен.

Перед нами теплорассеиватель с плоскими классическими каналами и медной лентой между ними. Единственное, что тут немного не по «классике», так это скрученный, а не спаянный корпус с нескромными габаритами – 400 x 130 x 38 мм. Но что странно, мои замеры толщины показали 41 мм, в итоге я получил 400 x 130 x 41 мм. И ширина снова выделяется, как и в случае с Aquacomputer Airplex Radical 2.

450x205  63 KB. Big one: 1500x682  176 KB

Радиатор получил два отверстия под фитинги с резьбой G1/4. Его заявленная масса равна 1.02 кг, а объем жидкости, вмещаемый радиатором – 200 мл.

450x205  65 KB. Big one: 1500x682  191 KB

Тут можно наблюдать двенадцать плоских каналов с медной лентой в два ряда между ними, все как у Leviathan Xtreme. Разводка жидкости внутри радиатора сделана по описанному выше U-образному принципу, и отверстия тут также не привязаны к направлению потока, подключать можно в любом направлении.

450x297  154 KB. Big one: 1500x990  836 KB

Корпус радиатора выполнен из стали толщиной ~1.0 мм и обладает хорошей, но не идеальной жесткостью. Он окрашен в черный цвет.

450x119  53 KB. Big one: 1500x396  161 KB

реклама



Торцы или, вернее сказать, части корпуса (накладки) из той же стали, к ним и присоединяются боковины с каждой стороны на два винта. Смущают только выпирающие отверстия под фитинги. Под корпусными накладками скрываются медные расширители, о них чуть позже.

450x383  98 KB. Big one: 1500x1276  629 KB

Из-за использования стального сборного корпуса радиатор получился широким – 130 мм.

450x262  68 KB. Big one: 1500x874  161 KB

реклама

Плотность ребер равна 19 FPI, данных о толщине ленты нет. Лента между плоскими каналами проложена в два ряда острых треугольников, которые разделяет полоска такой же ленты. Это позволяет увеличить площадь рассеивания.

450x293  134 KB. Big one: 1500x976  560 KB

Расстояние от корпуса до рабочего тела равно ~11 мм, из этого следует, что толщина рабочего тела всего 19 мм.

450x266  70 KB. Big one: 1500x885  177 KB

Материалы корпуса качественные, как и его покраска. На торцах присутствует фирменный шильдик ЕК и надпись LC Solution CoolStream PE.

реклама

450x420  120 KB. Big one: 1500x1401  451 KB

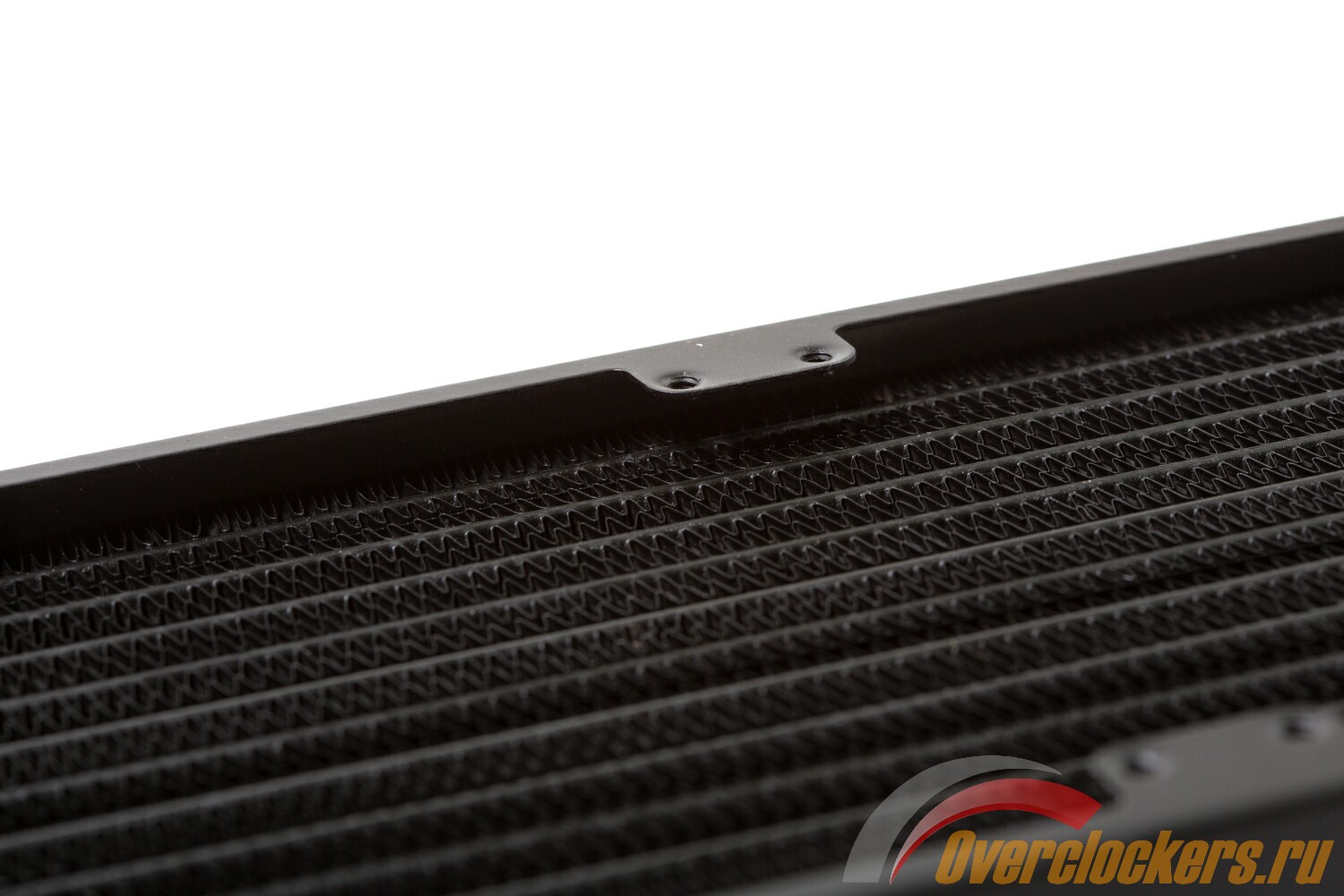

Под отверстиями радиатора, в которые вкручиваются винты, нет металлического блокиратора, поскольку он попросту не нужен. Расстояние 11 мм до рабочего тела не позволит винтам приблизиться и повредить его.

Возможно, многие спросят, для чего нужно это расстояние, ведь можно было сделать более толстое рабочее тело. Я, конечно, не могу сказать точно, но скорее всего это сделано для уменьшения уровня шума и увеличения площади воздушного потока на входе в рабочее тело радиатора. Главное, чтобы хватило 19 мм рабочего тела, а оно с секретом.

450x300  79 KB. Big one: 1500x1000  188 KB

Несмотря на то, что корпус разбирается полностью, мы просто заглянем под одну из боковин. Этого более чем достаточно для полного представления о том, что скрывается под кожухом.

реклама

450x221  86 KB. Big one: 1500x738  303 KB

Возвращаемся к медным расширениям, которые выполняют функции объединения (то, что сверху), разделения (то, что снизу) и расширительных бочков.

450x421  192 KB. Big one: 1500x1402  704 KB

В медной ленте сделаны дополнительные отверстия (или прорези), по семь штук с каждого края, которые направлены в противоположные стороны. Это должно не только ощутимо повысить производительность радиатора, но и сделать его зависимым от оборотистых вентиляторов, что при его плотности 19 FPI немного рискованно.

450x210  110 KB. Big one: 1500x701  241 KB

реклама

Но если такое решение покажет себя на уровне противников, то конкурентам будет повод задуматься.
