Внутреннее строение

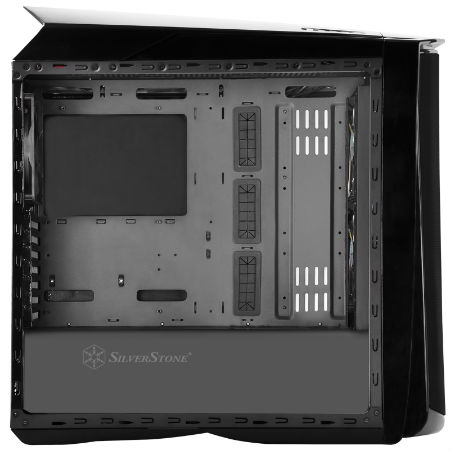

Отсек материнской платы находится над местом для блока питания. Все стандартно для форм-фактора, в котором БП размещен снизу. Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
Три крупных отверстия в поддоне, снабженных мембранами, предназначены для организации кабелей. «Cable management» в SilverStone Primera PM1 выглядит многообещающе, но его удобство и эффективность можно оценить только во время сборки, к которой мы перейдем совсем скоро. Что касается заглушек слотов расширения, то они лишены какой-либо системы безвинтового крепления, а винтов с накатанной головкой в комплекте нет. Это немного расстраивает.
В передней части, где у аналогичных корпусов находится корзина для жестких дисков, у модели SilverStone предусмотрено место для установки двух радиаторов системы жидкостного охлаждения типоразмера 240, 280 или 360 мм и монтажные отверстия для крепления расширительного бачка.
реклама

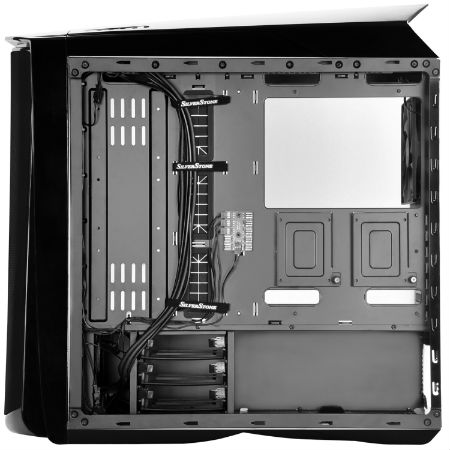

Обратная сторона SilverStone Primera PM1 в открытом состоянии:
Хорошо заметно как отверстие в поддоне для доступа к упорной крестовине, так и отверстия системы организации кабелей.
Мы видим корзину на три жестких диска формата 3.5", снабженную салазками.
В салазки накопители HDD прикручиваются винтами, входящими в комплект поставки. Нужно отметить тот факт, что первые снабжены резиновыми демпферами, призванными снизить шум от дисков.

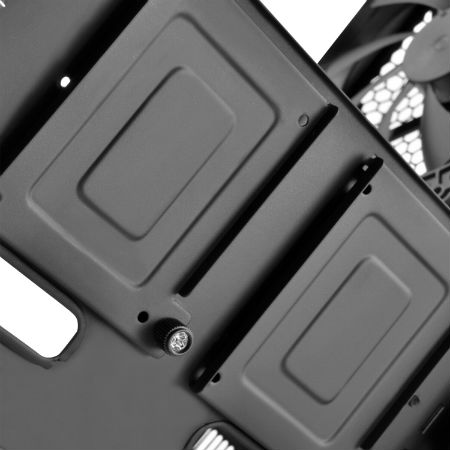

Кроме того, видны две оснастки для дисков формата 2.5" (на магнитных пластинах или твердотельных). Они крепятся к поддону с помощью винтов с накатанной головкой, но сам накопитель можно закрепить в них только с помощью отвертки.
реклама

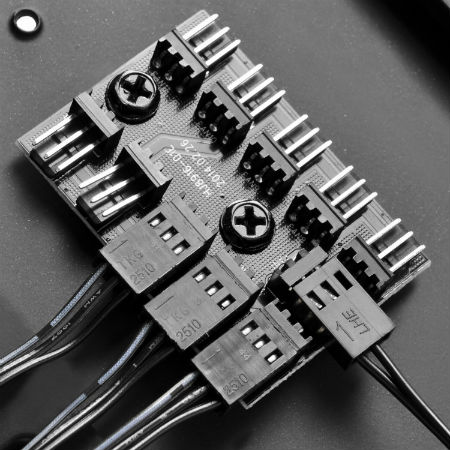

Привлекает внимание плата для вентиляторов, через которую они синхронно управляются системой контроля оборотов.
Теперь перечислим компоненты тестового стенда и перейдем к сборке системы.
Тестовый стенд
В корпусе SilverStone Primera PM1 собиралась следующая система:
- Материнская плата: ASUS P5PL2-E;
- Центральный процессор: Intel Core 2 Quad Q6600 штатное напряжение 1.275 В;
- Охлаждение CPU: Intel Box;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 2 Гбайта Samsung PC2-5300;
- Видеокарта: Gigabyte GeForce GTX 650 Ti 2 Гбайта;
- Дисковая подсистема:
- WD Caviar Green 1 Тбайт x 3;
- 2.5" WD Blue 500 Гбайт;
- Блок питания: Hipro HP-D6301AW 630 Ватт.
Тестовая конфигурация, без сомнения, устаревшая. Но и с такими компонентами можно составить свое впечатление о корпусе. В ближайшее время она будет значительно обновлена.
Особенности сборки
Согласно спецификациям производителя, SilverStone Primera PM1 может вместить просто гигантские комплектующие: видеокарту длиной до 420 мм и блок питания длиной до 240 мм, а также процессорный кулер высотой до 180 мм. Используемая тестовая система в плане размеров компонентов более чем скромна, так что все должно пройти гладко.

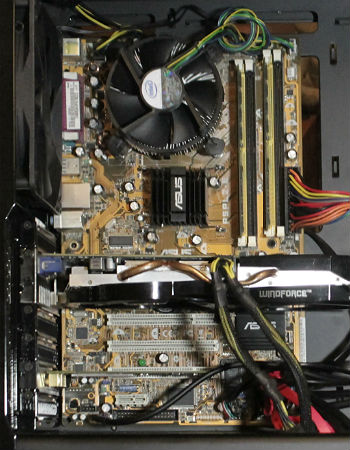

Системная плата в корпус устанавливается на стандартные шестимиллиметровые стойки, которые заранее ввернуты в поддон по спецификации ATX.

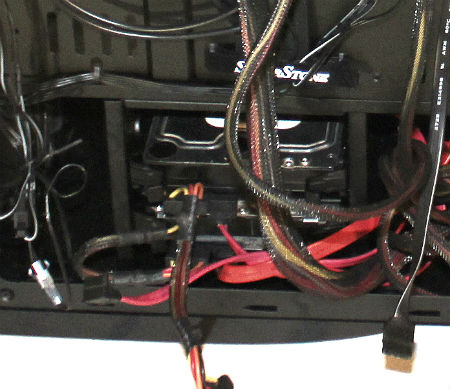

Корзина для жестких дисков расположена не очень удобно, «винчестерам» там весьма тесно и кабели из-за этого подключать непросто.

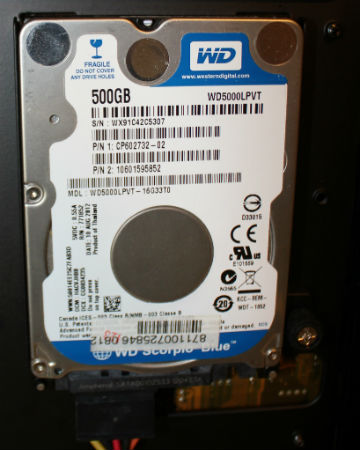

Твердотельные накопители, напротив, устанавливаются очень удобно.
реклама
Напомню, что в данном корпусе не предусмотрена установка оптических приводов, поэтому этот шаг мы с легким сердцем пропускаем.
По традиции я устанавливаю блоки питания в системные блоки подобного форм-фактора вентилятором вниз, чтобы тот охлаждался прохладным забортным воздухом, а не нагретым процессором и видеокартой. Ножки достаточно высокие, так что за охлаждение БП мы можем быть спокойны.
На очереди платы расширения. Как уже упоминалось, безвинтовое крепление здесь не используется.

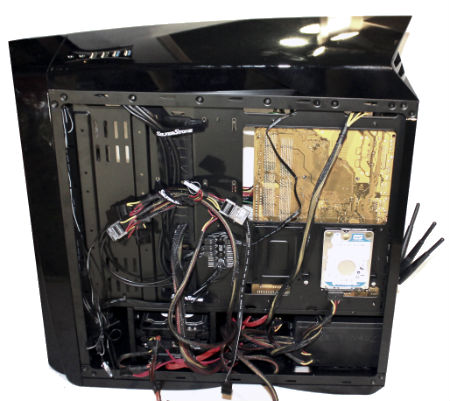

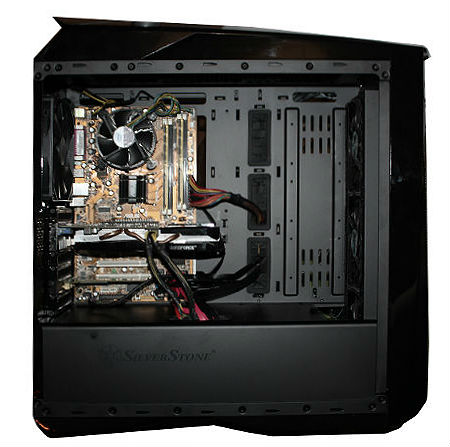

Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через крупные отверстия кабели выводятся за поддон и прекрасно прокладываются. Лицевая сторона в этом плане выглядит неплохо.

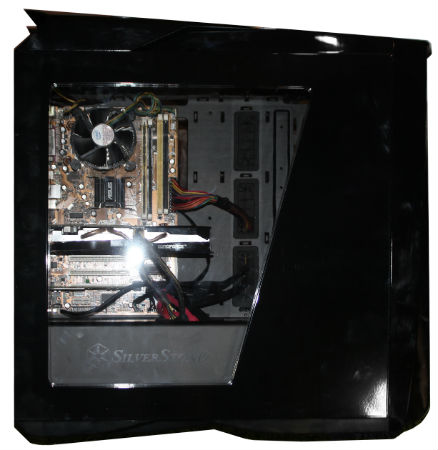

Еще лучше она выглядит с закрытой крышкой .
Качество изготовления корпуса SilverStone находится на самом высоком уровне, а от процесса сборки можно получить удовольствие.На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
