Обзор и тестирование материнской платы ASRock 970A-G/3.1: проще и современнее (страница 4)
реклама
Слоты расширения

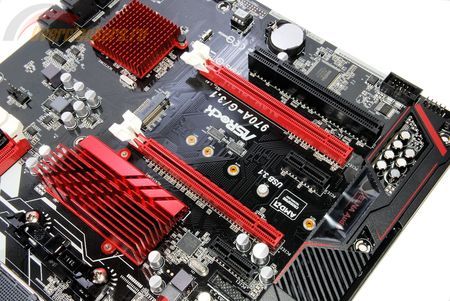

Слотов расширения на плате пять и вот тут пользователя будет поджидать сюрприз.

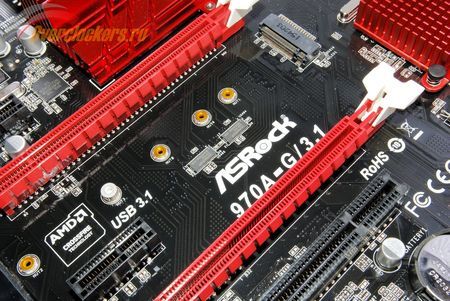

Слотов PEG на плате два, но схемы их работы не 16+0/8+8, как можно подумать. На самом деле верхний PEG (маркировка PCIE2) всегда работает как PCI-Express 2.0 x16. Две микросхемы-переключателя ASMedia ASM1480, которые мы видим между слотами PEG, связаны с нижним PEG (маркировка PCIE4) и посадочным местом M.2 NGFF.
реклама
Иначе говоря, на данной материнской плате работает либо нижний PEG (маркировка PCIE4), либо M.2 NGFF. Поэтому при установке, например, SSD M.2 NGFF мы лишимся возможности установить вторую видеокарту.
Для остальных карт расширения имеются два слота PCI-Express 2.0 x1 и один PCI.
Возможности BIOS Setup
|
|
Версия BIOS, с которой проводилось тестирование | P1.20 от 2 февраля 2016 года |
BCLK | От 150 до 500 МГц с шагом 1 МГц |
Оперативная память, МГц | Поддержка XMP DDR3-800, 1066, 1333, 1600, 1866, 2133, 2400 МГц |
Множитель процессора CPU Core |
Есть, синхронно для всех ядер, от 8 до 31.5 |
Множитель процессора CPU NB Core |
Есть, от 5 до 31 |
Управление процессоров | Возможность разблокировки ядер и кэша L3 у процессоров Sempron, Athlon и Phenom Отключение отдельных ядер и модулей |
Напряжение CPU Core | Есть. Фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.0125 В |
Напряжение CPU NB Core | Есть: - фиксированное от 0.600 до 1.550 В с шагом 0.0125 В |
Компенсация просадок напряжений (LoadLine Calibration) | Отсутствует |
Напряжение оперативной памяти | Auto, от 1.165 до 1.800 В с шагом 0.005 В |
Напряжение набора системной логики (чипсета) | Auto, от 1.10 до 1.40 В с шагом 0.10 В |
Интерфейс BIOS | Графический, два языка локализации – английский и китайский |
Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) |
Локализация интерфейса BIOS на русский язык | Отсутствует |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
Secure Boot | По умолчанию отключено |
Setup BIOS
реклама
реклама
Фирменные дополнения ASRock присутствуют:
- Обновление (отката нет) микрокода напрямую с серверов ASRock, при этом можно настроить подключение к сети с вводом пароля и логина (для неопытных пользователей отмечу: к настройкам операционной системы это не имеет никакого отношения);
- С серверов ASRock можно загрузить набор драйверов, который автоматически записывается на вставленный в порт USB накопитель;
- Есть возможность использовать сетевое подключение для отправки обращения в техподдержку ASRock напрямую из BIOS (отметим: ответ придет на обычную электронную почту, т.е. рабочий компьютер для полноценного общения с техподдержкой все-таки потребуется);
- Имеется возможность задать ограничение работы сетевого подключения по часам и дням недели;
- Присутствует специальное приложение «System Browser»: наводя курсор мыши на тот или иной элемент, можно получить информацию о нем.
