Дизайн и особенности
Система охлаждения
На плате установлено три радиатора: один на подсистеме питания процессора и по одному на северном и южном мостах набора системной логики.
реклама
Но в штатном режиме нагрев вполне умеренный: элементы подсистемы питания процессора под нагрузкой, по показаниям пирометра, на открытом стенде прогреваются до 41°C в простое и до 78°C под нагрузкой. Радиатор северного моста набора системной логики (AMD970) – до 50°C. Радиатор южного моста (AMD SB950) – до 39°C в простое, 50°C под нагрузкой, имитируемой неоднократным запуском Crystal Disk Mark на SSD-накопителе.

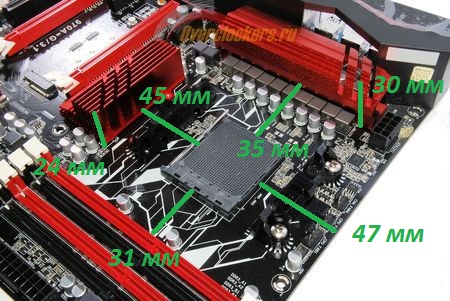

От системы охлаждения процессора требуется вписываться в следующие габариты:

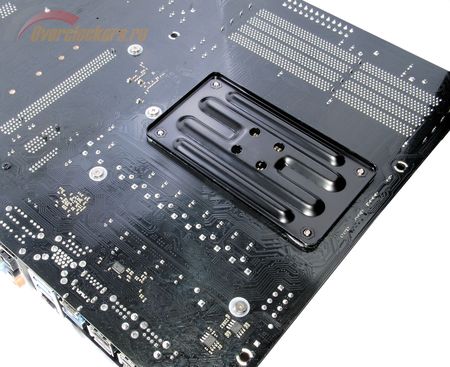

С обратной стороны материнской платы установлена полноценная силовая пластина, предохраняющая плату от деформации в случае установки системы охлаждения процессора с большой силой прижима.

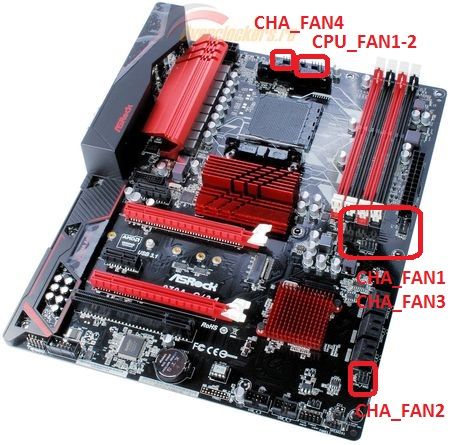

Разъемов для подключения вентиляторов на ASRock 970A-G/3.1 аж шесть!
реклама
Материнская плата умеет управлять четырехконтактными (ШИМ) вентиляторами на обоих разъемах CPU_FAN (регулировка осуществляет одновременно, не раздельно) и на разъемах CHA_FAN1-CHA_FAN3. Для трехконтактных вентиляторов регулировка реализована на разъемах CPU_FAN2 и CHA_FAN2.
Для настройки поведения вентиляторов, в BIOS доступны только два варианта: полная скорость и различные уровни оборотов по достижению определенного настраиваемого порога по температуре (от +45° до +65° C). Разъем CHA_FAN4 полностью неуправляем.
Неудачен тот факт, что по умолчанию материнская плата не управляет оборотами вентиляторов, пользователю необходимо самостоятельно зайти в BIOS и включить регулировку.
Подсистемы питания процессора и оперативной памяти
В характеристиках платы заявляется, что используется дизайн питания по схеме 8 + 2 фазы, отдельно подчеркивается полная поддержка процессоров семейства FX-9000 с теплопакетом 220 Ватт. Ровно то же обещалось и на ASRock Fatal1ty 970 Performance, но чем все эти обещания оказались на поверку – мы уже знаем.

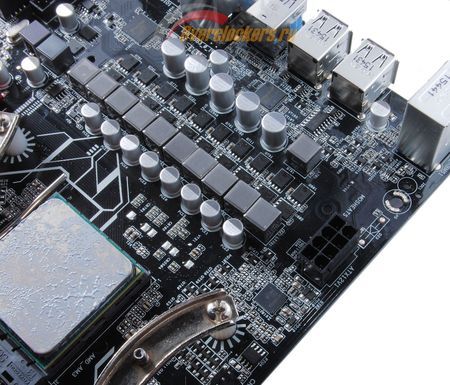

И здесь, на ASRock 970A-G/3.1, мы видим все тот же бюджетный ШИМ-контроллер Richtek RT8871A. Но вот в чем принципиальное отличие – здесь вместо мосфетов Renesas Electronics K03J3 и K03J2 используются мосфеты SinoPower SM4337 (на момент написания этих строк сайт производителя выдает «404 – не найдено») и SM4373 (документация на сайте производителя отсутствует).
Маркировка читается с трудом из-за контакта с термопрокладкой.

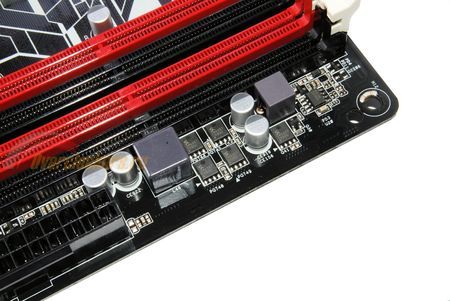

Питание оперативной памяти построено по однофазной схеме. В качестве ШИМ-контроллера используется Richtek RT8120B.
В качестве мосфетов используются четыре SinoPower SM4337. И здесь принципиальная разница с ASRock Fatal1ty 970 Performance, где использовалась связка из ШИМ-контроллера ANPEC APW8720B и двух транзисторных сборок Texas Instruments CSD87588N.

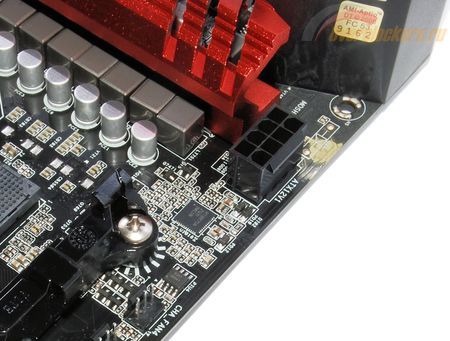

При этом инженеры ASRock ровным счетом ничего не сделали с разъемом дополнительного питания ATX, обеспечивающим питание процессора: он все также размещен вплотную к верхнему краю платы, а его защелка смотрит в наружу.
реклама
Есть немалый риск, что защелка упрется в вентиляционную решетку БП, либо верхнюю крышку корпуса системного блока.
