Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор AMD FX-8350 4000 МГц;
- Система охлаждения: Noctua NH-D14 с одним вентилятором Thermalright TY-143;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 8 Гбайт Silicon Power XPower DDR3-2400 (11-13-13-32, 1.65 В; SP008GXLYU24ANSA, комплект из этого обзора);
- Видеокарта: MSI GeForce GTX 970 Gaming 4G (обзор, экземпляр не из этого обзора)
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Системный накопитель: SmartBuy Splash 120 Гбайт (Marvell 88NV1120 + 16 nm TLC NAND SK Hynix, V2.4; из этого обзора);
- Для тестов интерфейса SATA: SanDisk Extreme Pro 480 Гбайт (Marvell 88SS9187-BLD2 + 19 нм ToggleNAND SanDisk; из этого обзора);
- Для тестов интерфейса M.2 NGFF: Samsung SM951 256 Гбайт (Samsung UBX + 16 нм MLC ToggleNAND Samsung, BXW2500Q; из этого обзора);
- Для тестов интерфейса USB: SanDisk Extreme USB 3.0 16 Гбайт (SDCZ80-016G);
- Корпус: открытый стенд.
Практическая эксплуатация и разгон
ASRock Fatal1ty 970 Performance оставила после себя весьма неприятные впечатления: данная материнская плата не могла полноценно справиться с AMD FX-8350 – преобразователь питания процессора перегревался даже при штатном режиме работы системы и включалась защита, снижалась частота процессорных ядер.
Неожиданным и приятным фактом стало то, тестируемая ASRock 970A-G/3.1 не обладает подобным недостатком. Плата прекрасно держит нагрузки.
реклама

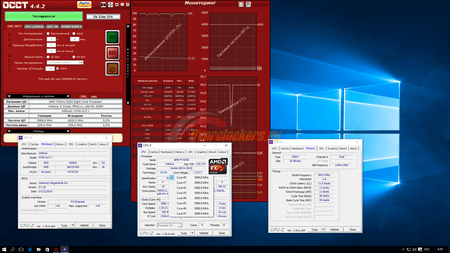

Следует отметить, что для снятия этого скриншота пришлось отключить любые энергосберегающие функции не только в Windows, но и через BIOS материнской платы, но даже это не избавило систему полностью от периодических сбросов частоты процессорных ядер до 3850 МГц. Но я полагаю, что это – некорректная работа программного мониторинга.
Слишком мал сброс частоты и никакого перегрева не наблюдается. Практические замеры с помощью пирометра показали, что в штатном режиме работы под полной нагрузкой элементы питания процессора прогревались не более чем до +60°C (напоминаю про открытый стенд). В разгоне же с помощью пирометра удалось зафиксировать +91° C.

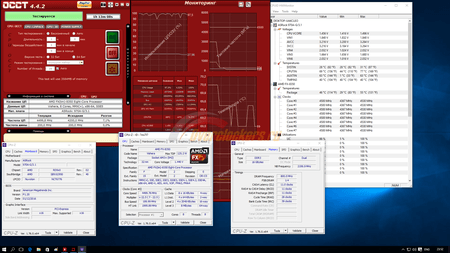

4500 МГц – это практически предел используемого экземпляра AMD FX-8350. Программный мониторинг обманывает нас: на скриншоте мы видим 1.448 В. В реальности же, согласно показаниям мультиметра, напряжение CPU Core составляет 1.58 В. При этом в настройках BIOS установлено значение «1.5000 V». Отдельно подчеркну: в ходе тестов со стороны преобразователя питания процессора не доносилось никаких посторонних звуков («свиста», «шелеста» и т.д.).
Далеко не каждый день встретишь на материнской плате под процессоры AMD посадочное место для установки карт расширения M.2 NGFF. Вопреки распространенному мнению, это могут быть не только SSD, но и какие-либо дополнительные контроллеры, например, WiFi. Но, разумеется, в первую очередь интересны именно SSD-накопители.
Посадочное место на ASRock 970A-G/3.1 допускает установку карт расширения форм-факторов 2240, 2260, 2280 и 22110, при этом, как мы уже отметили выше, поддерживаются только решения с интерфейсом PCI-Express – если установить SSD с интерфейсом SATA, он не увидится системой.
реклама
Мелкий, но неприятный сюрприз: SSD-накопители без своего загрузчика в микрокоде контроллера (а именно таковым является используемый мною Samsung SM951) данной материнской платой не поддерживаются в полной мере – она просто не «умеет» загружаться с них. Накопитель обнаруживается, но загрузка с него невозможна ни в UEFI-, ни в Legacy-режиме – процесс останавливается на сообщении об отсутствии загрузочного накопителя, либо просто мигающем указателе в левом верхнем углу экрана.
Обходной вариант (и я проверил его) – разместить загрузчик на SATA-накопителе (SSD или HDD роли не играет). В таком случае PCI-E SSD, не имеющий в микрокоде контроллера реализацию загрузчика, можно использовать в качестве системного. Костыль, но либо так, либо обходить Samsung SM951 стороной. Необходимые микрокоды есть в составе прошивок SSD-накопителей Kingston HyperX Predator, Plextor M6e и Plextor M6e Black Edition.
Отдельной строкой идут NVMe-решения. Такого SSD у меня нет и на официальном сайте ASRock нет никаких упоминаний о поддержке данного протокола, поэтому в вопросах приобретения, например, Samsung 950 Pro следует быть готовым к неприятным сюрпризам и иметь в запасе возможность «манибэка».
Тестирование интерфейсов USB 3.0, SATA 6 Гбит/с и M.2 NGFF
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64. Для тестирования интерфейса SATA используется SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем было решено применять его и для тестирования материнских плат.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.
Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт
Физически перед нами SSD-накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge» разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Интерфейс SATA 6 Гбит/с
реклама

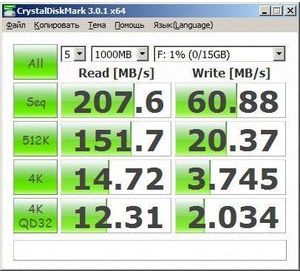

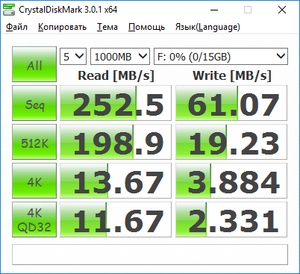

Интерфейс USB 3.0
