Интерфейс M.2 NGFF
Использовался SSD-накопитель Samsung SM951 256 Гбайт. Это один самых скоростных SSD-накопителей на сегодняшний день.
В качестве эталонного взят результат, полученный на материнской плате ASRock Z170 Extreme6 (обзор) с процессором Intel Core i5-6600K разогнанном до 4200 МГц (Turbo Boost отключен) и комплектом из двух модулей DDR4 Samsung M378A5143EB1-CPBD0 объемом 4 Гбайт каждый, которые работают на частоте 2666 МГц с таймингами 15-16-16-44-2T при напряжении 1.2 В.
реклама
PCI-Express 3.0 и PCI-Express 2.0. И все же разница в линейных тестах не слишком значительна. На операциях с мелкоблочным случайным доступом ограничителем является производительность процессора в первую очередь. В целом смысл в использовании SSD PCI-E имеется. Пусть и от него и не будет абсолютно полной отдачи.
Тестирование звукового тракта

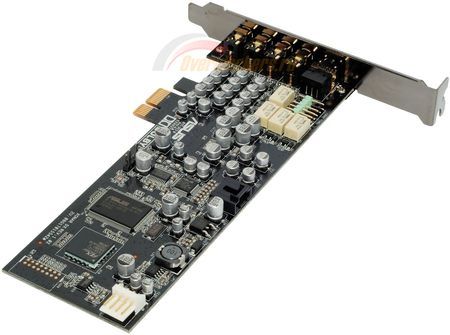

Производилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из самых лучших технических решений пользовательского класса.
Тестирование будет производиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудио сигнала, а прием звука производится с линейного входа материнской платы.
Само тестирование будет производиться в двух режимах: минимальном (16-bit, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека, установленного на материнской плате. В данном случае везде был доступен режим 24-bit, 192 КГц. Проверяться будут оба типа разъемов: и для фронтальной панели корпуса системного блока, и разъемы на задней интерфейсной панели материнской платы.
И снова RMAA отмечала недостаточность мощности выходного аудиосигнала со звукового кодека. Примечательно то, что недостаточность сигнала отмечалась программой и на фронтальных, и на задних разъемах. Хотя, по логике, на материнской плате присутствуют усилители, которые должны работать на фронтальные разъемы.
На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительной включение путем установки этого параметра в положение «Enabled».
реклама
Результаты теста аудиовыхода звуковой подсистемы в режиме 16 бит/44.1 КГц
Параметр |
|
|
||
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
Результаты теста аудиовыхода звуковой подсистемы в режиме 24 бит/192 КГц
Параметр |
|
|
||
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
Результаты теста аудиовхода звуковой подсистемы в режиме 16 бит/44.1 КГц
Параметр |
|
|
||
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
Результаты теста аудиовхода звуковой подсистемы в режиме 24 бит/192 КГц
Параметр |
|
|
||
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
С воспроизведением звука у героини нашего обзора проблем нет оценки «очень хорошо» по всем комбинациям и параметрам, тогда как по записи звука оценка платы колеблется скорее около средних значений.
Архив с результатами тестов прилагается.
Заключение
Модель ASRock 970A-G/3.1 близка к рассмотренной ранее ASRock Fatal1ty 970 Performance, но по функциональности является ее урезанной версией. Убрана поддержка SSD M.2 NGFF SATA, убран один слот PEG, убран разъем дополнительного питания PCI-Express, упрощена подсистема питания оперативной памяти. Убрано имя Уэнделла «Fatal1ty» – экономия на лицензионных отчислениях.
Взамен мы получили контроллер USB 3.1 Gen2 и два порта этого интерфейса. И, самое важное, более вменяемую в практической эксплуатации и разгоне материнскую плату: перегрев подсистемы питания процессора, который мы в полной мере распробовали на ASRock Fatal1ty 970 Performance, остался в прошлом. Нет никаких сомнений, что ASRock 970A-G/3.1 и в самом деле способна работать с FX-9000 и осуществлять разгон. Основной недостаток тут только в неточности программного мониторинга напряжения CPU Core и установке его в BIOS (отклонение реального значения слишком значительно и от первого, и от второго).
В конечном итоге мы получили неплохо оснащенную системную плату (есть даже USB 3.1) с хорошим разгонным потенциалом по вполне разумной цене. Единственное, о чем приходится жалеть – об убранной поддержке SSD M.2 NGFF SATA и проблемах с точностью напряжений.
