Прочая элементная база и особенности

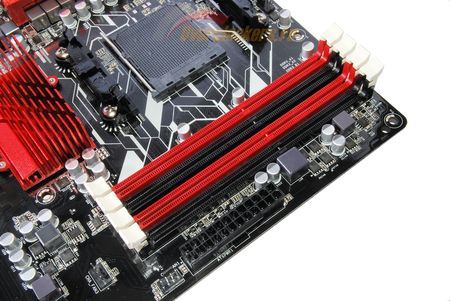

Слотов памяти четыре, допускается установка модулей DDR3 объемом не более 16 Гбайт каждый, имеется поддержка профилей XMP и установка делителей для частот 800, 1066, 1333, 1400, 1600, 1866, 2133 и 2400 МГц.
При этом все частоты свыше 1333 МГц отмечены как «ОС», иначе говоря, ASRock заявляет, что считает их «разгонными» («overclocking») и не гарантирует их полную работоспособность. Что идет вразрез с официальными спецификациями самой AMD – для процессоров серии FX гарантирована поддержка частот до 1866 МГ включительно. Собственно, у ASRock Fatal1ty 970 Performance точно такая особенность. Кстати, в практической эксплуатации никаких проблем с высокочастотными модулями не возникало.

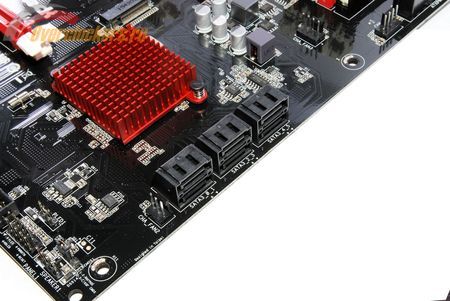

Дисковая подсистема реализуется на базе шести развернутых горизонтально к поверхности платы портов SATA3 – максимума возможностей южного моста AMD SB950.
реклама
Также для реализации дисковой подсистемы можно использовать посадочное место M.2 NGFF – для установки SSD-накопителя. Только лишь необходимо учитывать один принципиальный момент: поддерживаются исключительно SSD M.2 PCI-E, более распространенные SSD M.2 SATA в этом разъеме работать не будут. Для сравнения: ASRock Fatal1ty 970 Performance поддерживала оба типа.
По нижнему краю платы мы обнаружим колодку панели управления корпуса системного блока (кнопки питания и перезагрузки, индикаторов работы), колодку системного динамика, две колодки USB 2.0/1.1, колодку COM-порта и колодку аудиоразъемов.

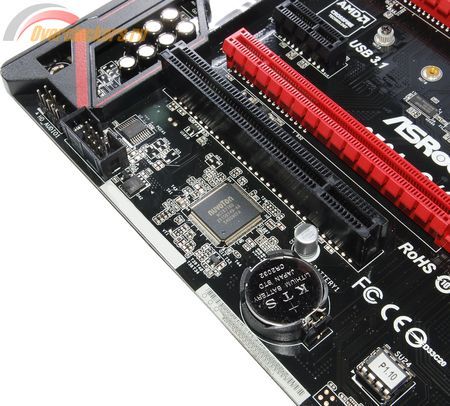

Тут же инженеры ASRock разместили микросхему флеш-памяти BIOS, батарейку и контроллер ввода-вывода Nuvoton NCT6776D, который отвечает за работу разъемов PS/2 на задней интерфейсной панели материнской платы, системного мониторинга, регулировку оборотов вентиляторов и ряд других функций.
В целом разводка принципиально отличается от ASRock Fatal1ty 970 Performance.

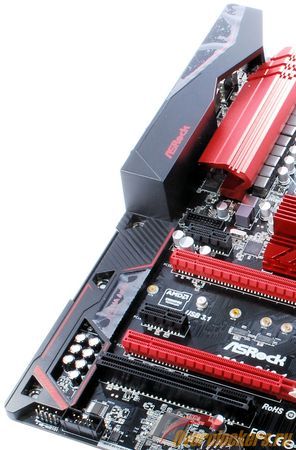

Левый край платы также отличается от исходного варианта – он изначально накрыт пластиковым кожухом
реклама

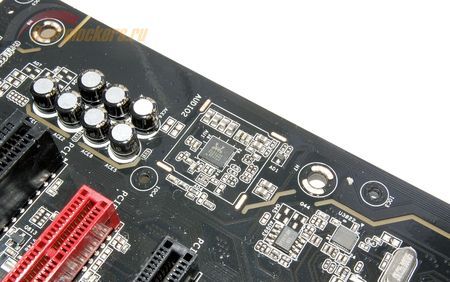

К счастью, здесь инженеры ASRock не пошли на экономию: основе схемы здесь все также лежит аудиоконтроллер Realtek ALC1150, комплект конденсаторов на жидкостном электролите.
Сохранена и изоляция аудиотракта от основной части платы участками текстолита, лишенными токоведущих слоев.
Здесь мы также видим крепление кожуха – оно осуществляется с помощью серии винтов и при желании его можно снять без особого ущерба для материнской платы.
Под пластиком также скрыт гигабитный сетевой контроллер Realtek RTL8111GR.
За задней интерфейсной панелью скрывается контроллер Etron EJ188H, обеспечивающий наличие колодки USB 3.0, расположенной, как ни странно, здесь же.
Неудачное решение: обычно эта колодка располагается на правом краю платы – своеобразный неформальный стандарт. Здесь же пользователь будет вынужден тянуть соответствующий кабель через всю плату. Также стоит учитывать то, что к чипсету контроллер Etron EJ188H подключается одной линией PCI-Express 2.0, что не позволяет обоим его портам при одновременной работе обеспечивать заявленную для USB 3.0 скорость передачи данных. Поэтому любоваться на две USB-флешки, одновременно выдающих по 500 Мбайт/с не получится.
С обратной стороны платы обнаружим ASMedia ASM1542. Этот контроллер обеспечивает работу портов USB 3.1 на задней панели материнской платы, работая в паре с ASMedia AS1143.
Работа USB 3.1 Gen2 обеспечивается посредством задействования четырех линий PCI-Express 2.0, а потому здесь таких ограничений, как в случае с Etron EJ188H, не имеется.
Задняя интерфейсная панель
реклама

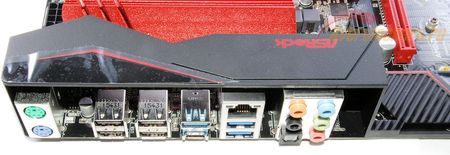

Количество и ассортимент разъемов более чем достаточен для бытовой эксплуатации:
- Два разъема PS/2 для подключения мыши и клавиатуры;
- Четыре USB 2.0/1.1;
- Два USB 3.1 Gen2 в виде разъемов Type-A и Type-C (один напрямую, а другой посредством переходника обратно совместимы с предыдущими версиями USB);
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.
