Тестовый стенд, методика тестирования и ПО
Для охлаждения стендового процессора использовалась система жидкостного охлаждения CLC. Приведу список ее компонентов:
- Радиатор: ThermoChill 240 мм TA120.2 High Performance Radiator - Black;
- Вентиляторы: Noctua NF-F12 industrialPPC-24V-3000 IP67;
- Резервуар: Swiftech Plexiglas Small Form Factor;
- Помпа: Laing D5 5, ~4500 об/мин;
- Жидкость: дистиллят 1 л;
- Топ: EK-D5 X-TOP - Acetal + EK-D5 Cover Kit (Nickel) Acetal;
- Соединение: быстроразъемные соединения Koolance с проходными термодатчиками AquaComputer, фитинги EK-CSQ 12/16 мм, адаптеры 90° и 45° G1/4, шланги PrimoChill PrimoFlex Advanced LRT 15.9 / 9.5 мм - Bloodshed Red (PFLEXA-58-R).
Конфигурация:
реклама
- Материнская плата: ASUS Maximus VII Impact, LGA 1150, Intel Z97, mITX;
- Процессор: Intel Pentium G3258, 2/4, @4.6 ГГц 1.37 В;
- Система охлаждения процессора: СЖО CLC;
- Bitspower AIZ97M7IITX Nickel Plated;
- EK-FB ASUS M6I Acetal+Nickel;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: DDR3 Corsair Dominator Platinum CMD8GX3M2B2133C9, 8 Гбайт, 2133 МГц, 9-10-10-30 1T;
- Видеокарта: Intel HD 4000;
- Накопитель SSD: M.2 SanDisk X110 256 Гбайт;
- Блок питания: Corsair AX760i, 760 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V2;
- Корпус: открытый стенд.
В составе тестового стенда используется блок питания Corsair AX760i мощностью 760 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX760i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.5 с объемом задачи 16 331 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояния покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.

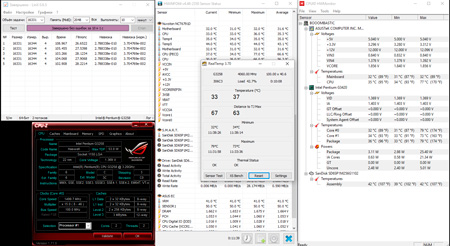

За мониторинг системы отвечали:
- HWMonitor 1.28;
- HWiNFO64;
- Real Temp 3.80;
- CPU-Z v1.71.1.
реклама
Для наглядности используемые программы объединены в таблицу.
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
HWiNFO64; CPU-Z v1.71.1 |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~45%.

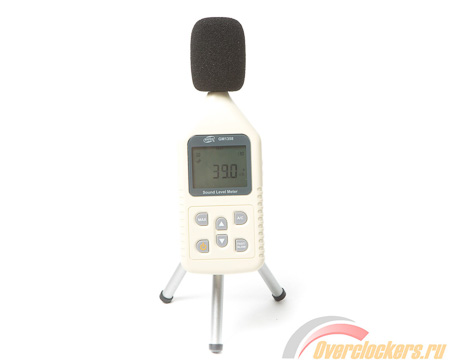

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
- 30-31 дБ – режим абсолютно бесшумной работы.
- 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
- 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Результаты тестирования
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
дБА | °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Заключение
Данное тестирование получилось довольно занимательным, но обо всем по порядку. Для начала можно сказать компании Intel спасибо – за кривую крышку, добавившую огонька процессу создания обзора, за возникшую потребность в скальпировании процессора и последующее выравнивание теплораспределительной крышки. Но такие сюрпризы я, если честно, не очень люблю.
реклама
Теперь что касается самих участников. В случае Bitspower AIZ97M7IITX Nickel Plated отметим хорошие показатели охлаждения CPU, а также его основное достоинство – охлаждение дополнительных компонентов материнской платы. Впрочем, это делает «моноблок» несовместимым с шестой версией Maximus Impact, но здесь стоит помнить, что он все-таки рассчитан на седьмую, которая объективно интереснее.
Итак, в компании Bitspower выпустили продуманный, качественный и интересный продукт, при этом они не стали мудрить с конструкцией, обеспечили простой процесс установки и снабдили его хорошим комплектом поставки, включая дополнительный запасный уплотнитель. У нее получился уникальный во всех отношениях «моноблок» с отличными показателями производительности, хотя небольшая доработка ему бы не помешала.
На мой взгляд, перспективной микроканальной структуре модели не дало раскрыться основание, которое, судя по отпечатку, неровное. И это печалит, несмотря на отличные прижим и контакт в зоне нахождения кристалла. Правда, данный недостаток можно исправить при наличии прямых рук, а с небольшой доработкой в виде добавления термопасты в места соединения меди и алюминия можно сделать температуры еще ниже.
А что же оппонент, EK-FB ASUS M6I Acetal+Nickel, который кардинально отличается от решения Bitspower? В компании EKWB сделали «моноблок» с полноценным внутренним контуром, за что им плюс (хотя самый горячий ватерблок VRM контактирует с жидкостью лишь в 1/4 своей прилегающей поверхности). Но зато он подойдет обладателям как седьмой, так и шестой версии Maximus Impact. Добавим лишь, что в этом случае дополнительное охлаждение контроллеров отсутствует, что не так уж и важно. В остальном качество как изготовления, так и материалов на высоком уровне. Правда, за полгода никель в контуре немного потемнел, но это вряд ли отразится на производительности.
В итоге, если подобрать сравнение из мира автомобилей, можно сказать, что у Bitspower получился весьма интересный суперкар, а у EKWB строгий представительский класс.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
