Внутреннее строение

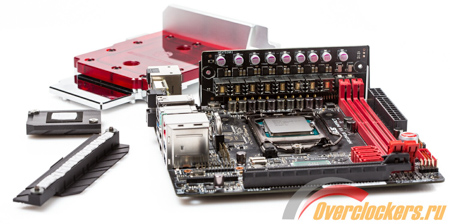

Откручиваем десять винтов M4 с восьмигранником 2.5 мм и разбираем «моноблок» на составные части.

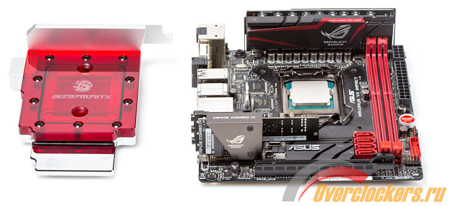

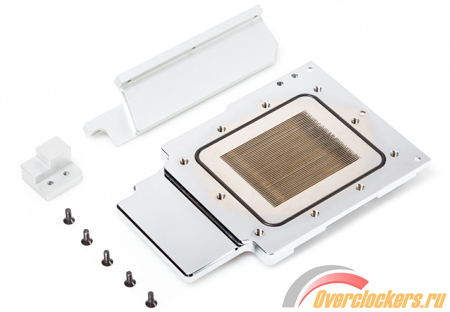

Если открутить от медного пласта основания алюминиевые модули, можно рассмотреть все элементы по отдельности.
реклама

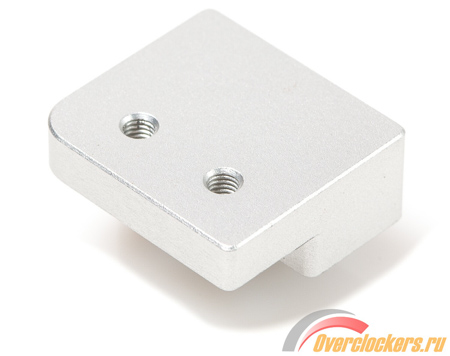

Самый крошечный элемент, участвующий в охлаждении – небольшой радиатор, который охлаждает микросхему iROG (слева от процессорного разъема). Он крепится к конструкции на пару винтов.
Качество обработки выше всяких похвал. Правда, лично мне непонятно, почему не используется медь, хотя на данном элементе можно и сэкономить.

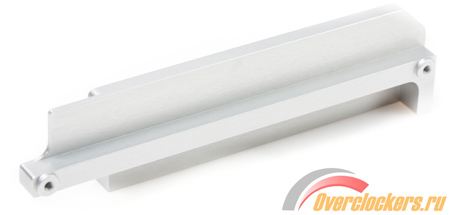

Второй алюминиевый съемный радиатор гораздо большего размера, поскольку должен охлаждать восемь фаз питания. Он получил привычное для радиатора VRM двухуровневое основание и крепится к медному основанию на три винта.
реклама
К качеству обработки нет никаких претензий, оно на высоте. Разве что опять вызывает недоумение примененный материал, что ставит под подозрение эффективность конструкции. На мой взгляд, на данном элементе экономить не стоит, но в любом случае все станет понятно после теста.

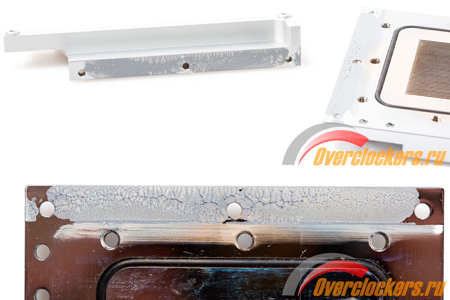

И если говорить о съемных радиаторах и их соединении с медной пластиной, то смею предположить, что нанесение небольшого слоя термопасты могло бы улучшить показания температур. Это стоит обязательно проверить.

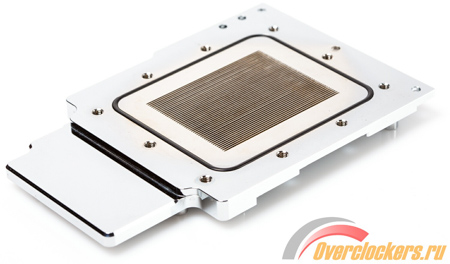

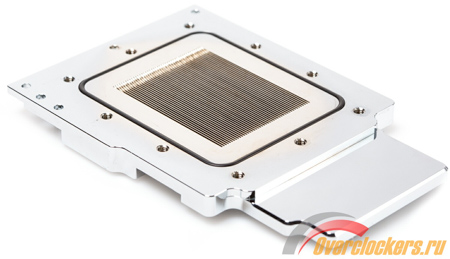

Теперь перейдем к самому интересному – большому медному пласту, который закрывает почти всю материнскую плату.
Данный водоблок в первую очередь отводит тепло от процессора, над которым и находится микроканальная структура, и дополнительно от чипсета и еще двух микросхем, находящихся рядом с процессорным разъемом.
Скажу пару слов о микросхемах. Первая это 035-A2 с логотипом «Republic of Gamers», она отвечает за автоматический разгон. Вторая – Nuvoton NCT6791D, которой принадлежит контроль над Super I/O, мониторинг температур, управление скоростью вентиляторов и PS/2-портом. Конечно, охлаждение этих элементов не обязательно, но лишним не будет.

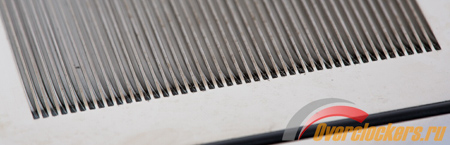

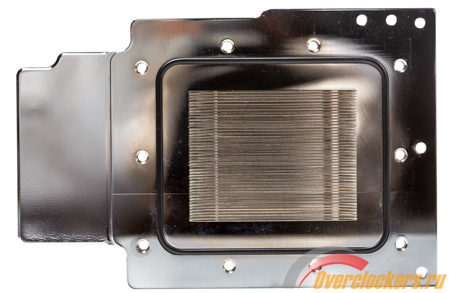

Теперь о микроканальной структуре. Здесь можно наблюдать ряд каналов шириной 45 мм, а если говорить об их длине, то тут еще более впечатляющее значение 56.5 мм. Это сделано для эффективного охлаждения всей пластины без использования сложной разводки жидкости по «моноблоку». Надеюсь, это действительно будет эффективно.
реклама

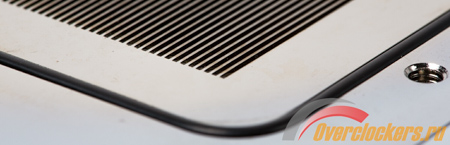

Качество фрезеровки находится на высоком уровне, все аккуратно и ровно.

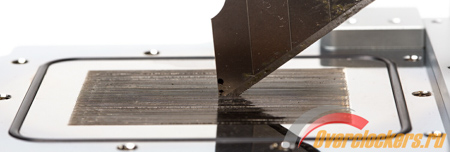

Если говорить о глубине каналов, то она равна ~3.5 мм, что очень хорошо. Стоит упомянуть, что толщина пластины равна 5 мм.
Установка

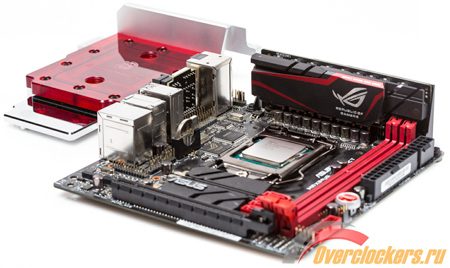

Теперь перейдем к установке, хотя к отпечаткам и ровности основания мы еще вернемся.

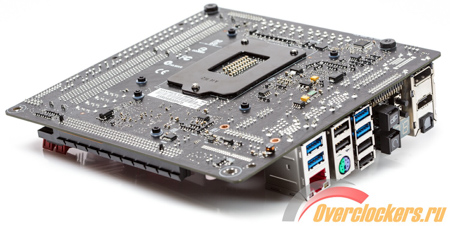

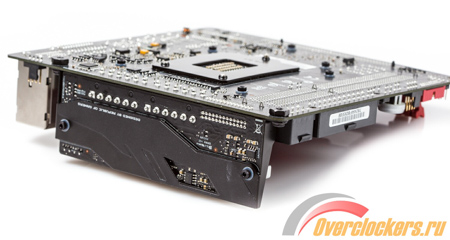

Для начала убираем с материнской платы все дополнительные съемные платы.
Снимаем штатную систему охлаждения, открутив четыре винта.

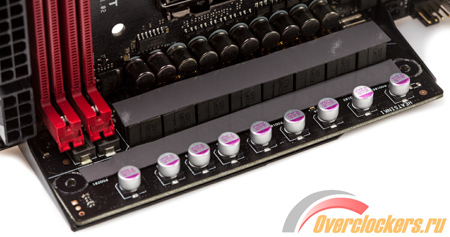

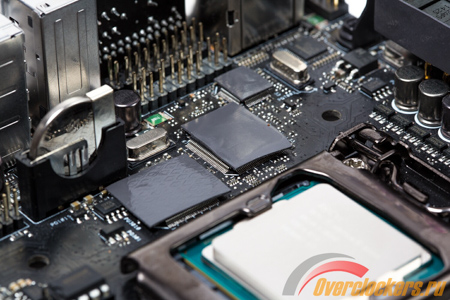

И приступаем к установке «моноблока». Термопрокладки толщиной 0.5 мм, что идут в комплекте, нужно расположить на подсистеме питания.
Кроме того, нужно отрезать три квадрата термопрокладок: два больших и один маленький. Они предназначены для микросхем 035-A2 с логотипом «Republic of Gamers», Nuvoton NCT6791D и iROG.

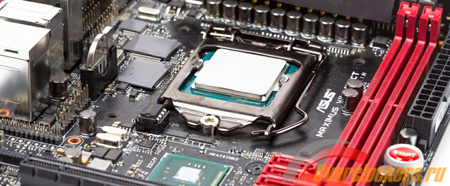

На процессор и набор системной логики наносим термопасту.
Устанавливаем «моноблок».
Фиксируем его винтами.
