Тестовый стенд и ПО
Конфигурация:
- Материнская плата: ASUS Maximus VIII Hero (Intel Z170, LGA 1151);
- Процессор: Intel Core i5-6600K 4500 МГц (100 МГц х 45, 1.40 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 G.Skill 3333 МГц, 2 x 4 Гбайта, 17-18-18-38-2T;
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт.
Программное обеспечение:
- Операционная система: Microsoft Windows 10 x64;
- Версия драйверов: указана в начале раздела «Результаты тестов».
Перечень контрольно-измерительных приборов и инструментов:
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
реклама
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял <20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. Уровень потребления электричества в играх оценивался специальным приспособлением по обеим линиям 8 pin и шине PCI-e. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
реклама
Игровые тесты
В части игр, где это возможно, использовались встроенные отрезки теста, при необходимости тестирование дополнялось результатами утилиты Fraps v3.5.99. Для данного теста мы полностью пересмотрели уровень качества в играх для видеокарт топ-класса. Теперь в игровых приложениях выставляются максимальные настройки, а сами тесты проходили в трех разрешениях: 1920 х 1080, 2560 х 1440 и 3840 х 2160 (4K).
Список приложений:
- 3DMark;
- Ashes of the Singularity;
- Battlefield 4;
- Fallout 4;
- Grand Theft Auto V;
- Hitman (2016);
- Rise of the Tomb Raider;
- Sniper Elite III;
- Star Wars Battlefront;
- Tom Clancy's The Division;
- The Witcher 3: Wild Hunt.
VSync при проведении тестов был отключен.
Результаты тестирования системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя - в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видео материалах приукрашает уровень шума.

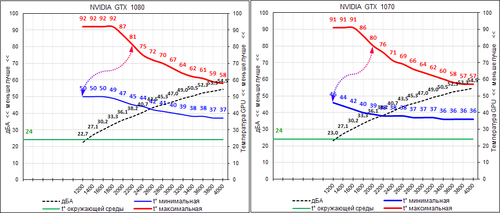

Температуры графического ядра и обороты вентилятора/ов.
GeForce GTX 1070 немного меньше нагревается и, как следствие, меньше шумит. На слух разница не столь велика, но цифры говорят об обратном – 36 дБА против 38 дБА.
Разгон
Компания Nvidia пересмотрела политику разгона графических ускорителей семейства Pascal и теперь к уже бывшим инструментам добавились новые переменные.
реклама
Раньше в арсенале энтузиаста были две настройки: максимальная температура и энергопотребление. Подняв оба значения, мы получали до 120% энергопотребление и до 94°C максимальную температуру. Остальные правки надо было вносить в BIOS, тогда разблокировалось максимальное энергопотребление. Теперь же управлять GPU Boost стало удобнее.

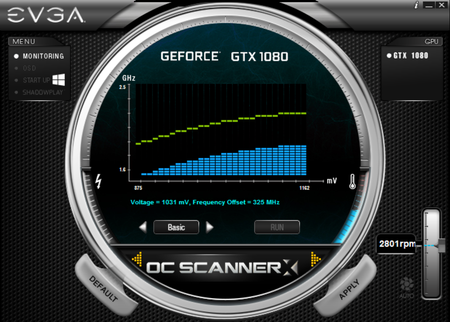

В самом простом режиме отныне доступна линейная привязка частоты Boost к напряжению. Вы выставляете кривую по своему усмотрению и проверяете настройки.

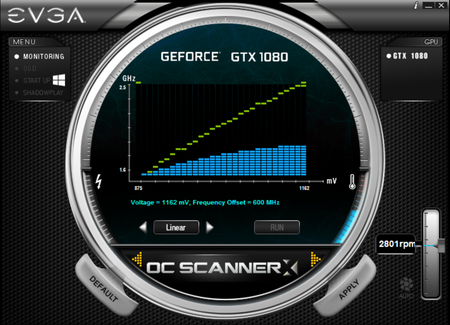

Линейный режим дает вам право задать крутизну зависимости. Но никто не гарантирует работоспособность видеокарты, поэтому сразу переходим к продвинутым настройкам.

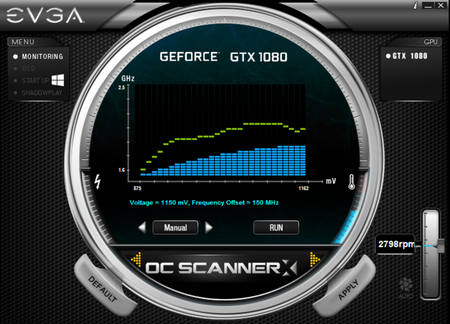

В таком виде вы самостоятельно задаете частоту Boost в зависимости от напряжения. Вот где раздолье без правки BIOS. К сожалению, поскольку видеокарта все еще лично управляет напряжением, получается пусть и полупрофессиональный подход, но не совсем то, что нужно энтузиастам.
Уровень TDP остается заблокированным, либо увеличенным до 112%. И в итоге хватает простого линейного графика. Другое дело, когда появится новая версия прошивальщика, и мы доберемся до переменных TDP в BIOS. А пока под разгон выделяется не более 168 Вт от изначальных 150 Вт.
В конечном счете благодаря всем настройкам и опыту удалось достичь 1900 МГц на воздухе. Результат вполне прогнозируемый, но хотелось бы и заветных двух гигагерц. Думаю, партнеры Nvidia быстро поддержат мое желание, и предложат нереференсные версии с 2.0 ГГц.
