Обзор и тестирование материнской платы ASRock Z170 Pro4/D3 (страница 5)

Тестирование интерфейса USB 3.0 и SATA 6 Гбит/с

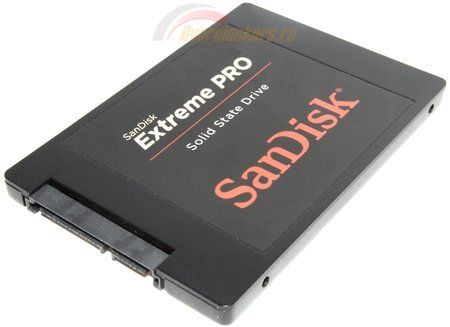

В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64. Для тестирования интерфейса SATA используется SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем было решено применять его и для тестирования материнских плат.

Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.

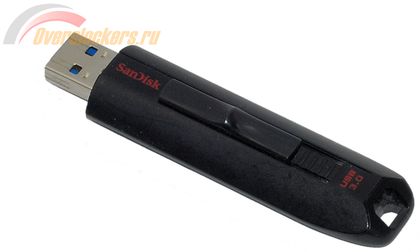

Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт.

Физически перед нами твердотельный накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.

Тест USB 3.0 и SATA 6 Гбит/с

Здесь показатели вполне адекватны.

Тестирование звукового тракта

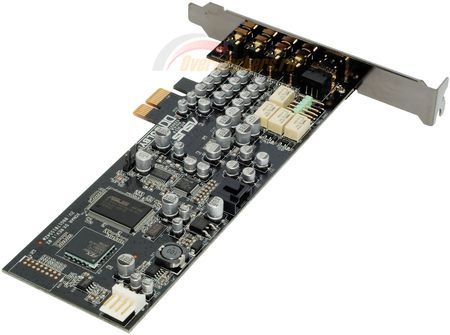

Для тестов нами обычно используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.

Традиционно тестирование будет проводиться в двух конфигурациях: сначала тестируются оба аудиовыхода материнской платы (задняя и передняя панель), при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы.

Тестирование проводится для разъемов лицевой панели и для разъемов на задней панели в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека материнской платы. Тест проводится с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0.

На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».

Результаты теста аудиовыхода звуковой подсистемы в режиме 16 бит/44.1 КГц

Результаты теста аудиовыхода звуковой подсистемы в режиме 24 бит/192 КГц

Результаты теста аудиовхода звуковой подсистемы в режиме 16 бит/44.1 КГц

Результаты теста аудиовхода звуковой подсистемы в режиме 24 бит/192 КГц

Заключение

ASRock Z170 Pro4/D3 являет пример неожиданно приятной экономии: данная системная плата занимает буквально одну из первых позиций в прайс-листах магазинов, представляя собой адекватное решение. Модель предлагает хорошие возможности для разгона и при неудачных вариациях настроек ведет себя корректно.

Да, инженеры ASRock выпустили продукт, который не может конкурировать с более дорогими материнскими платами. Но все замечания (в числе которых неудобное расположение разъема дополнительного питания и колодки USB 3.0, дефицит и неудобное размещение разъемов для подключения вентиляторов, специфические особенности в интерфейсе BIOS и прочее) не сказываются на стабильности системы, а с учетом цены их не отнесешь к критическим.
