Для установки модулей памяти типа DDR4 предусмотрено восемь слотов черного цвета. С одной стороны каждого находится защелка, а с другой фиксатор.
Одноцветные разъемы это не всегда удобно, но здесь рядом со слотами есть схема с очередностью установки планок. Производителем заявлены следующие режимы работы памяти DDR4: 2133 / (2400 / 2666 / 2800 / 2933 / 3333 (разгон)) МГц со штатным напряжением 1.2 В. Оверклокерские комплекты памяти типа DDR4, как правило, функционируют при напряжении 1.35 В, которое можно либо выставить вручную в BIOS, либо просто активировать профиль XMP. Согласно спецификации максимальный объем памяти может достигать 128 Гбайт.
Питание процессора выполнено по двенадцатифазной схеме. Об этом открыто заявляет и сам производитель, однако на практике они получены путем удвоения, как, например, на материнской плате ASRock X99 OC Formula.
реклама

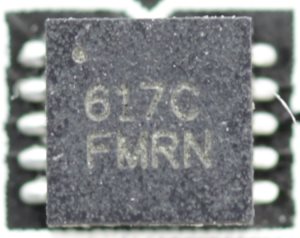

Микросхемы удвоителей находятся с обратной стороны. Их маркировка 617C FMRN.

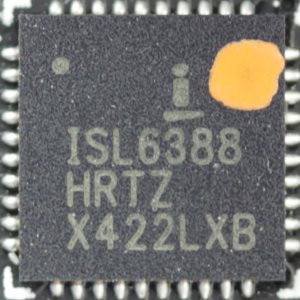

В качестве основного ШИМ-контроллера здесь используется микросхема Intersil ISL6388, которая как раз и обеспечивает те самые шесть фаз питания.

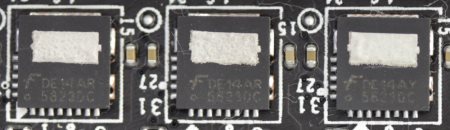

На каждую из двенадцати фаз приходится по одной транзисторной сборке Fairchild Semiconductor FDMF 5823DC типа Smart Power Stage (SPS).
Рядом можно заметить фирменные супер ферритовые катушки индуктивности, а также танталовые твердотельные конденсаторы. Для отвода тепла от транзисторных сборок предусмотрен не очень большой радиатор.
реклама

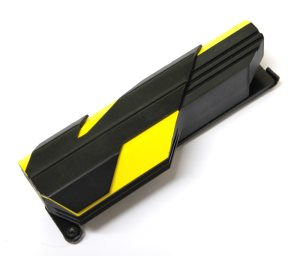

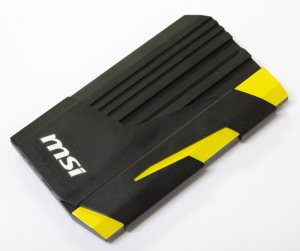

Он изготовлен из алюминиевого сплава и окрашен преимущественно в черный цвет. Лишь сверху на наклонных гранях можно увидеть желтую (причем глянцевую) краску. Венчает всю эту конструкцию небольшая декоративная металлическая пластина черного цвета. Оребрение данного радиатора не сильно развито, а габариты весьма скромные.
Все это наводит на грустные мысли при эксплуатации данной материнской платы в тесном, плохо проветриваемом корпусе. Однако тут стоит вспомнить про интеллектуальные транзисторные сборки со встроенными термодатчиками. В качестве термоинтерфейса применена черная терморезинка толщиной около 1 мм. Крепление осуществляется жестко при помощи двух винтов с обратной стороны.
Еще один радиатор расположен на наборе системной логики.

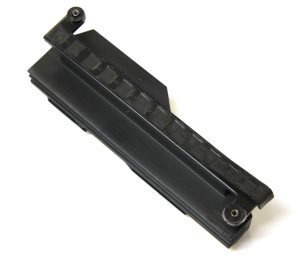

Теплорассеиватель невысокий, но достаточно длинный. Так же, как и предыдущий, он изготовлен из алюминиевого сплава и окрашен в черный и желтый цвета. Сверху тоже можно заметить черную декоративную пластинку, но здесь на ней серебристыми буквами красуется барельеф – логотип производителя. Тут уже крепление осуществляется при помощи четырех подпружиненных винтов.

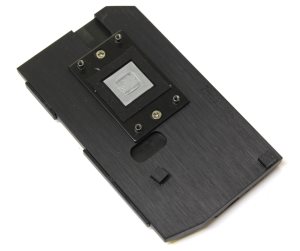

С обратной стороны видно, что данный радиатор составной. Есть небольшая пластинка теплосъемника и основное тело, к которому она крепится двумя винтами. Их, безусловно, можно открутить, вот только пластинка эта приклеена термоклеем, и снять ее без повреждений будет затруднительно.
В качестве термоинтерфейса применяется твердое серое вещество. По периметру места контакта есть тонкая защитная рамка из мягкого пористого материала. Кроме этого, можно обнаружить два резиновых кубика, которые помогают избежать перекосов.

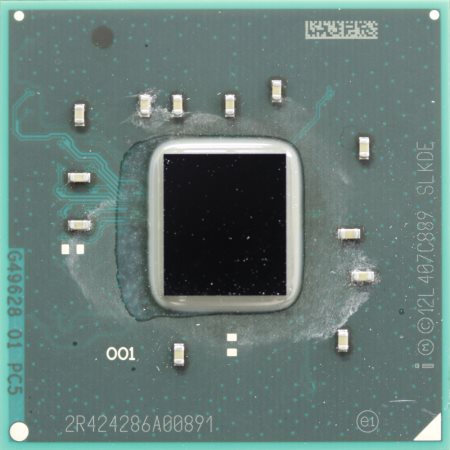

Под данным радиатором расположился чипсет Intel X99.
Он уже не раз рассматривался в нашей тестовой лаборатории, и мы уже практически все про него знаем. Ходит слух, что он очень горячий в работе и чуть ли не раскаляется до 100°C. Мне подобные экземпляры не попадались и максимум, что я замерял – это 70°C.

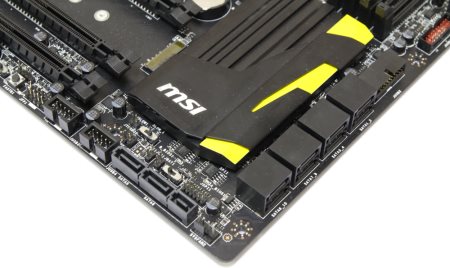

Поскольку встроенный контроллер SATA поддерживает до десяти устройств, то производители стараются реализовать этот потенциал на всю катушку. И данная материнская плата не исключение. Здесь размещены все десять портов SATA 6 Гбит/с. Восемь из них выведены вбок вправо, а еще два образуют один порт SATA Express и находятся в правом нижнем углу.
Разумеется, есть поддержка различных режимов RAID. Вдобавок на плате можно обнаружить разъем M.2, который располагается между вторым и третьим слотами PCI-e x16. Здесь данный интерфейс называется Turbo M.2, поскольку обеспечивает теоретическую пропускную способность в 32 Гбит/с. Это свидетельствует о том, что специально для него выделено четыре линии PCI-e Gen 3 непосредственно от процессора.

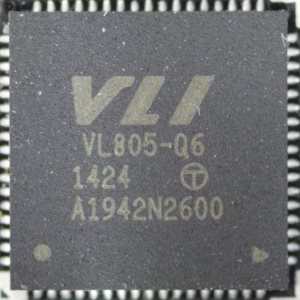

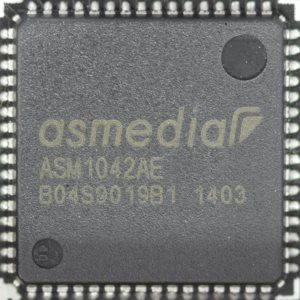

Сам же чипсет поддерживает еще до шести портов USB 3.0 и восемь USB 2.0. Здесь было принято решение расширить функциональные возможности при помощи дополнительных контроллеров. Для этого на плате распаяны две микросхемы: ASMedia ASM1042AE и VLI VL805-Q6.
реклама

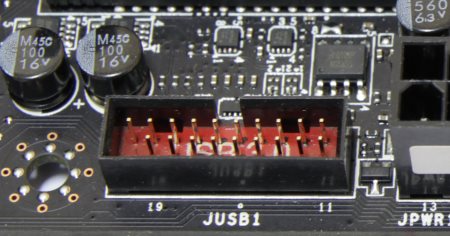

Первая добавляет два, а вторая – четыре порта USB 3.0, которые находятся на задней панели, а всего их там восемь. Еще две колодки этого стандарта для подключения четырех устройств размещены по правому краю материнской платы. Одна из них расположена вблизи основного коннектора питания ATX, а другая чуть ниже.
В правом нижнем углу можно видеть разъем SATA Express, о котором мы уже упоминали ранее. Рядом с ним можно обнаружить переключатель BIOS. Выше действительно распаяны две микросхемы и светодиоды-индикаторы, чтобы было понятно, какая из них в настоящий момент работает.

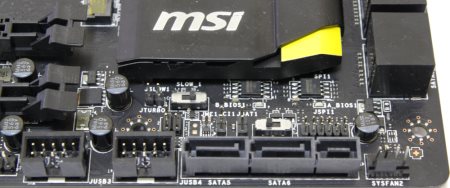

Там же можно найти переключатель режима Slow Mode, который необходим для экстремального разгона, поскольку позволяет применять нештатные установки (например, после загрузки операционной системы). Левее распаяны две колодки USB 2.0. Дальше по нижнему краю находится своего рода блок управления материнской платой.

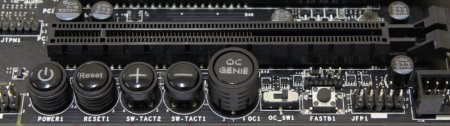

Он состоит из пяти кнопок и двух переключателей. Прежде всего это кнопки «Power» и «Reset». Рядом с ними находятся еще две («+» и «-»), которые предназначены для увеличения частоты системной шины. Рядом расположен выключатель функции заводского разгона, которая называется OC Genie, а по соседству переключатель ее режимов.
Здесь же можно обнаружить кнопку GO2BIOS, которая предназначена для осуществления быстрого входа в меню настроек. Правее разместился разъем для подключения кнопок и индикаторов корпуса.
На печатной плате расположено шесть слотов расширения: четыре PCI-e x16 Gen3 и два PCI-e x1 Gen2.
Эта информация указана в спецификации к системной плате. Соответственно все слоты PCI-e x16 берут свои линии непосредственно от контроллера процессора, однако здесь есть определенные нюансы. Всем известно, что количество этих линий у разных моделей CPU может отличаться – их бывает 28 или 40.
В первом случае возможны следующие варианты работы графических ускорителей: (16,0,0,0; 16,8,0,0; 8,8,8,0). Во втором варианте формулы распределения линий выглядят так: (16,16,0,0; 16,16,0,8). Не стоит забывать и про интерфейс M.2, который может использовать как линии PCI-e, так и SATA, в последнем случае будут недоступны два порта, образующие SATA Express и расположенные в правом нижнем углу. Поскольку нюансов много, то перед покупкой следует более детально изучить спецификацию модели, что применимо не только к герою обзора.

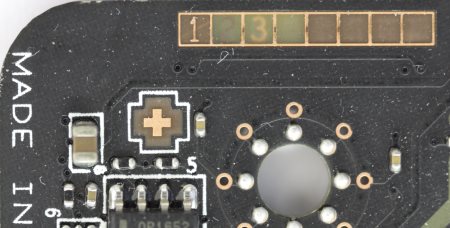

В левом нижнем углу присутствует индикатор количества слоев.
Он подтверждает тот факт, что их здесь восемь.
