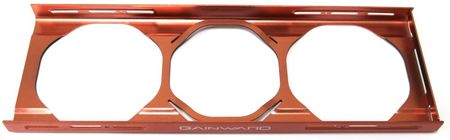

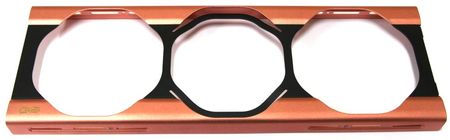

Венчает всю конструкцию тот самый «гламурный» кожух.
Он также изготовлен из алюминиевого сплава и крепится при помощи четырех маленьких винтиков по краям.

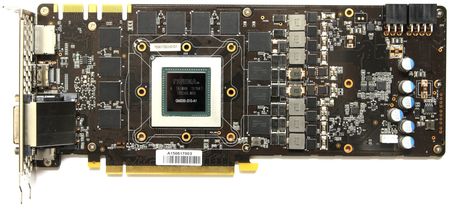

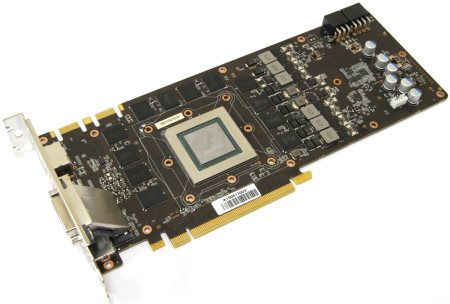

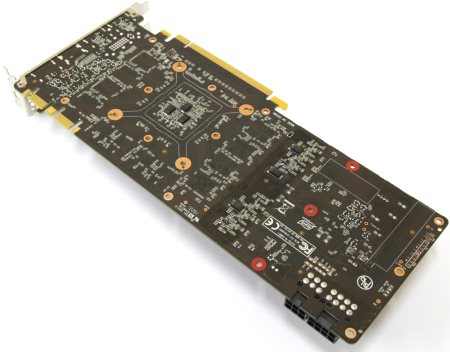

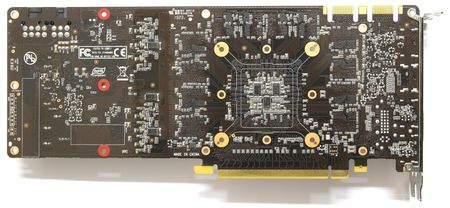

Печатная плата изготовлена из текстолита коричневого цвета.
реклама
Сразу же можно заметить, что это не референсный дизайн, но подобное устройство мы уже могли видеть при обзоре видеокарты Palit GeForce GTX 980 Ti Super JetStream.
Все дело в том, что компания-производитель одна, а бренды разные,…
… поэтому не было смысла делать каждый раз все с нуля, а достаточно было ограничиться установкой иной системы охлаждения.
На практике это означает, что печатные платы полностью идентичны, включая распаянные на них элементы. Да, какие-то настройки в BIOS могут отличаться у устройств, но аппаратная часть абсолютно одинакова.
реклама

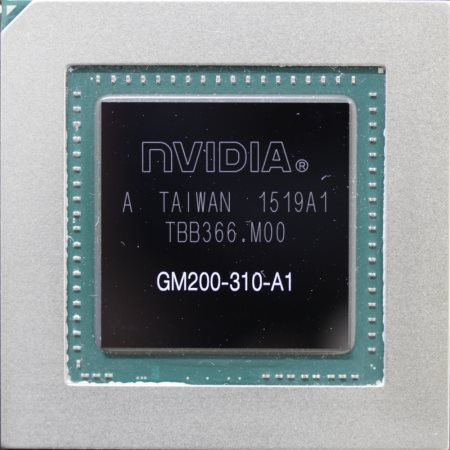

Посередине распаян графический процессор Nvidia GM200.
Кристалл у него голый и поэтому по периметру находится металлическая защитная рамка. GPU изготовлен на 19-й неделе текущего года в Тайване.

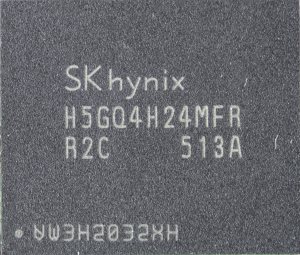

Рядом с ним буквой П распаяно двенадцать микросхем памяти типа GDDR5 производства компании SKhynix.
Данные чипы без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 384-х разрядный интерфейс обмена данными, а их совокупный объем достигает 6 Гбайт.
Подсистема питания здесь точно такая же, как на карте Palit GTX 980 Ti Super JetStream. Она выполнена по формуле 8+2+1 (GPU/МЕМ/PLL).

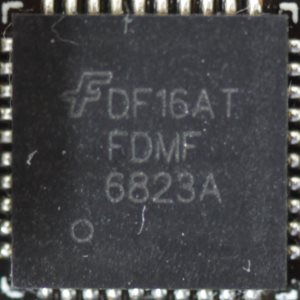

Здесь используются такие же транзисторы типа DrMOS производства компании Fairchild Semiconductor, модель FDMF6823A.

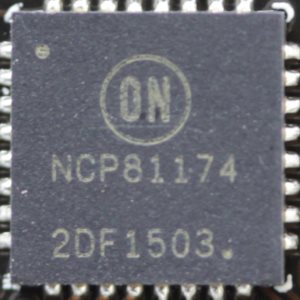

Рядом распаяны супер ферритовые катушки и танталовые конденсаторы, часть из которых находится еще и с обратной стороны. В качестве основного ШИМ-контроллера используется микросхема ON Semiconductor NCP81174.

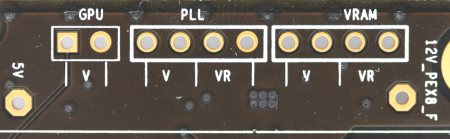

Как и на плате-близнеце, здесь находятся контактные площадки для замера напряжений и модификаций подсистемы питания.

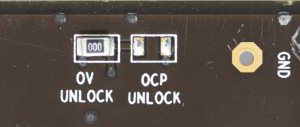

Также тут можно заметить контакты для снятия защиты по максимальной силе тока и напряжению.
реклама

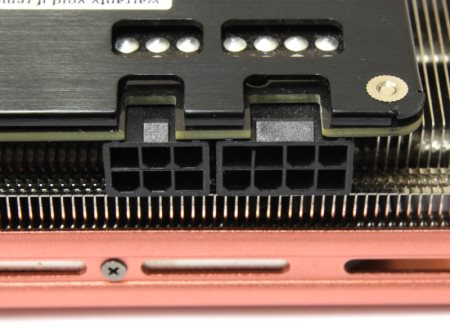

Дополнительное питание подается на видеокарту через два разъема 6-pin + 8-pin PCI-e.

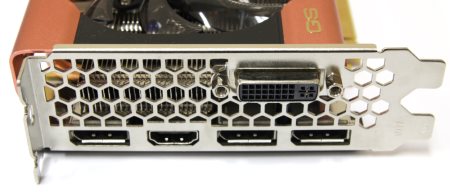

На задней панели находятся следующие видеовыходы.
- Один DVI-I;
- Три Display Port;
- Один HDMI.
