Технические характеристики
Поддерживаемые процессоры | Intel Core i3, i5, i7 шестого поколения в исполнении Socket 1151 | Intel Core i3, i5, i7 шестого поколения в исполнении Socket 1151 |
Системная шина, частота | DMI 3.0 (8 ГТ/с) | DMI 3.0 (8 ГТ/с) |
Системная логика | Intel Z170 | Intel Z170 |
Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 (разгон)) МГц |
4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3600 (разгон)) МГц |
Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8) 1 - PCI-e x16 Gen3 (x4) 3 - PCI-e x1 Gen3 |
2 - PCI-e x16 Gen3 (x8+x8) 1 - PCI-e x16 Gen3 (x4) 3 - PCI-e x1 Gen3 1 - PCI 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI | CrossFireX, SLI |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z170; RAID 0, 1, 5, 0+1, JBOD; 1x SATA Express порт – Intel 170; 1x M.2 порт – 1x PCI-e x4 Gen3; |
6x SATA 6.0 Гбит/с портов – Intel Z170; RAID 0, 1, 5, 0+1, JBOD; 1x SATA Express порт – Intel 170; 1x M.2 порт – 1x PCI-e x4 Gen3; |
Поддержка mSATA/M.2 | Нет/Да; | Нет/Да; |
Сеть | 1х Intel I219V | 1х Intel I219V |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 6+2x USB 2.0 (Intel Z170) | 4+2x USB 2.0 (Intel Z170) |
USB 3.0 | 4+2x USB 3.0 (Intel Z170) | 4+2x USB 3.0 (Intel Z170) |
USB 3.1 | 1x USB 3.1 Type-A 1x USB 3.1 Type-C (ASMedia ASM1142) |
2x USB 3.1 Type-A (ASMedia ASM1142) |
IEEE-1394 | Нет | Нет |
Системный мониторинг | Nuvoton NCT6793D | Nuvoton NCT6793D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 2x USB 3.1 4х USB 3.0 1х PS/2 1x RJ45 1x HDMI 1x Display Port 1x D-Sub 1x DVI-D 5x 3.5 мм Jack 1х Optical S/PDIF Out |
2x USB 3.1 4х USB 3.0 1х PS/2 1x RJ45 1x HDMI 1x DVI-D 5x 3.5 мм Jack 1х Optical S/PDIF Out |
Фирменные технологии |
|
|
Размеры, мм | 305 x 244 | 305 x 244 |
Форм-фактор | ATX | ATX |
Возможности BIOS
Меню настроек BIOS обеих участниц претерпело небольшие косметические изменения. При этом прошивка BIOS платы ASUS Z170 Pro Gaming мне показалась более знакомой. Дело не в том, что мною уже рассматривалось несколько моделей этой компании, а в том, что относительно предыдущей версии сильных изменений не произошло. И с моей точки зрения это хорошо. Хорошо тем, что нет смысла что-то менять, когда и так все отлично продумано и реализовано.
Меню ASUS Z170 Pro Gaming удобное, красивое и функциональное. Теперь частые действия с пунктами автоматически попадают на страницу Favorites, что логично и удобно. На месте и отличная функция, которая отображает список изменений при выходе из меню настроек. Кроме того, многие пользователи уже привыкли к режиму EZ Mode, который служит не столько для каких-то настроек, сколько для информации о системе и каких-то простых действий.
реклама
Теперь такой же режим появился у плат MSI, но пока это реализовано не очень визуально эффектно и информативно. Да и различных тонких настроек в случае ASUS больше. Впрочем, могу ошибаться, что легко выяснить, если посмотреть приведенные ниже ролики и сравнить различные установки.
ASUS Z170 Pro Gaming
MSI Z170A Gaming Pro
Обратите внимание, что при запуске материнской платы MSI мы видим практически такую же заставку, как и на коробке – мчащийся автомобиль. Только здесь изображен немного другой ракурс. И, как обычно, обе системы демонстрируются с установками разгона.
Тестовый стенд
Тестирование материнских плат ASUS Z170 Pro Gaming и MSI Z170A Gaming Pro проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-6700K (4000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнские платы:
- ASUS Z170 Pro Gaming, версия BIOS 0802;
- MSI Z170A Gaming Pro, версия BIOS 1.44;
- Память: 2 x 4 Гбайта DDR4 3000, G.Skill;
- Видеокарта: ASUS ROG Poseidon GTX 980 Ti 6 Гбайт (1114 / 1203 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 Pro 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
реклама
Испытание плат и разгон
Будем справедливы и объективны: по сути обе системные платы, ставшие героями обзора, не предназначены для разгона. Для этого существуют другие модели.
Компания ASUS позиционирует свою серию Republic Of Gamers и материнские платы линейки Maximus (к примеру, ASUS Maximus VIII Gene). А вот у MSI осталась всего одна модель для энтузиастов – MSI Z170A XPower Gaming Titanium Edition. Поэтому требовать от данных плат хорошего разгона не совсем корректно. Однако мы его все-таки попробуем.
Тест ASUS Z170 Pro Gaming
Начнем с материнской платы ASUS Z170 Pro Gaming и убедимся, что все отлично работает в штатном режиме.
В общем, ничего интересного тут нет. Система стабильно работает, и для начала попробуем функцию автоматического разгона.

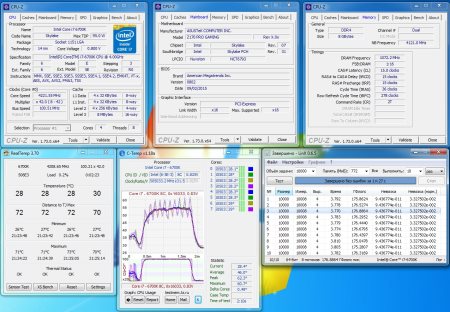

Для этого можно прямо на странице EZ Mode выбрать режим ASUS Optimal. Результат получается достаточно скромным, но увеличение производительности все-таки есть, во многом благодаря тому, что увеличилась частота памяти.

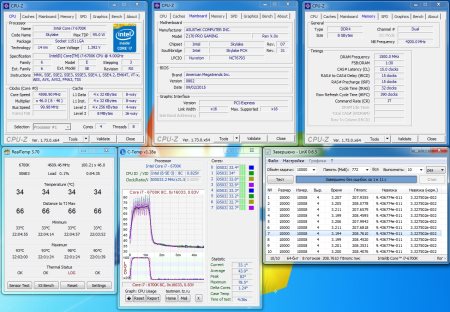

Дальше переходим к ручным настройкам и легко достигаем пределов самого процессора.
Результат очень слабый, но для успешного разгона нужно все-таки скальпировать CPU и заменять термоинтерфейс. Чуть позже, после проведения данной процедуры, мне удалось существенно улучшить, по крайней мере, уровень температуры.
Тест MSI Z170A Gaming Pro
Теперь посмотрим, как ведет себя модель MSI. Для начала полюбуемся световым шоу.
реклама

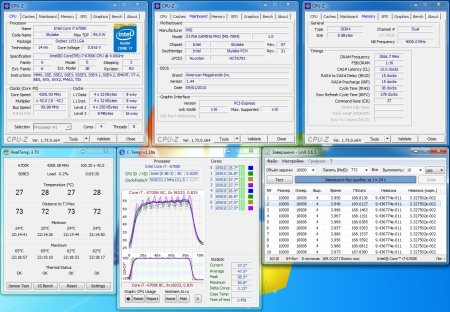

Далее по традиции начнем с автоматических установок.

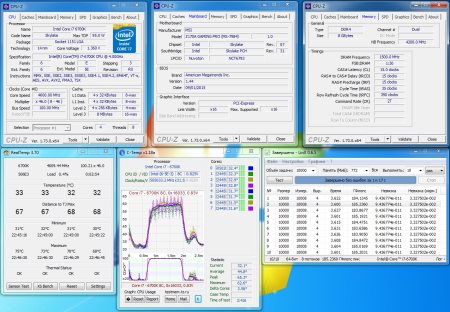

Результат получился очень схожим, чего и следовало ожидать. Пора переходить к автоматическому разгону. Для этого в меню BIOS достаточно нажать всего одну кнопку, и плата сама все сделает лучше, чем любой самый матерый оверклокер. По крайней мере, так все выглядит в теории, а вот что мы получаем на практике.
Разработчики не преувеличили. Частоты действительно подросли, причем не только процессора, но и памяти. Кроме того, стендовый ЦП разогнан сильнее, чем у конкурента, но… есть один маленький нюанс.
Система выставляет напряжение такое, какое она решила. В данном случае это 1.24 В. Помните VID CPU? Да, все верно, 1.328 В. Теперь вы уже поняли, почему нет результатов тестов стабильности. Тут система-то загружается с третьей попытки и едва удается снять хоть такие скриншоты. Что ж, пора заглянуть в BIOS и изменить напряжение, оставив остальное без изменений. И снова неудача.

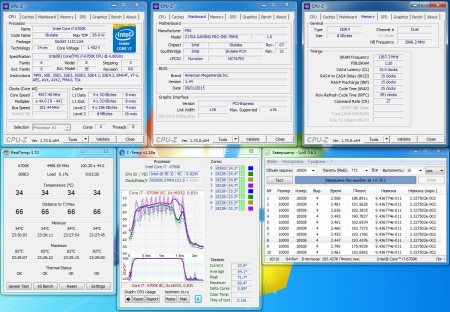

Дальше приходится действовать вручную. Выставляем 4600 МГц, память на 3000 МГц. Система грузится, запускаем тесты.
На первый взгляд все отлично, но обратите внимание на результаты. Опять лезем в BIOS, долго возимся с различными настройками ограничения питания и в итоге получаем более скромные результаты, при том, что времени было потрачено больше.
Очевидно, разогнать процессор можно и на MSI Z170A Gaming Pro, но надо быть готовым к тому, что придется немало времени провести, подбирая настройки BIOS. Что касается алгоритма работы автоматического разгона, то скорее всего его поправят в ближайшем времени.
