Под радиатором скрыт чипсет Intel Z170.

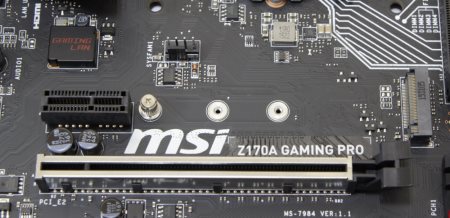

На плате присутствует новомодный интерфейс M.2 x4 Gen3. Он поддерживает оба режима, а именно M.2 SATA (6 Гбит/с) и M.2 PCI-e (32 Гбит/с). В первом случае порты SATA 5 и 6 будут недоступны.
Те же самые 10 Гбит/с обеспечивает интерфейс SATA Express. Он скомбинирован с обычными SATA 6 Гбит/с и реализован при помощи встроенного в чипсет контроллера.
реклама

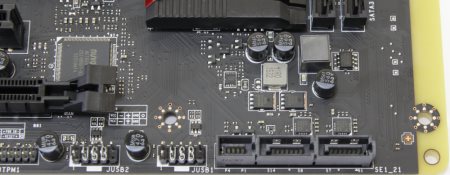

По соседству можно обнаружить еще два порта SATA 6 Гбит/с. Все это находится в правом нижнем углу.
Рядом расположены две колодки для подключения четырех устройств USB 2.0.

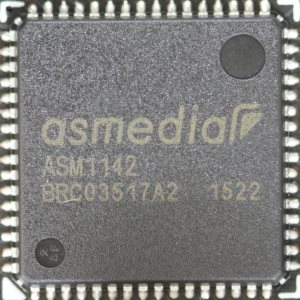

Кстати, на задней панели есть еще два разъема USB 2.0. Там же можно обнаружить четыре порта USB 3.0 и два USB 3.1 Type-A. Первые реализованы силами чипсета, а вот другие представлены посредством контроллера ASMedia ASM1142.

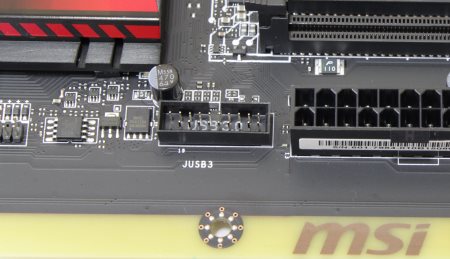

Еще на плате находится одна колодка USB 3.0, которая размещена недалеко от коннектора питания.
реклама

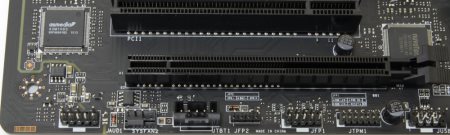

А в самом низу платы можно видеть два разъема для подключения кнопок и индикаторов корпуса, а также спикерфона.

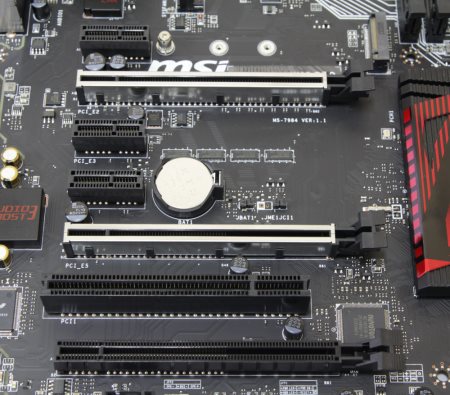

Правее расположился разъем для подключения TPM модуля. На плате расположено семь слотов расширения: три PCI-e x1, три PCI-e x16 и один обычный PCI.
Из мультиграфических технологий поддерживается как SLI, так и CrossFire. Верхний и средний слот PCI-e x16 делят пополам шестнадцать линий PCI-e третьего поколения, которые обеспечивает процессор. Их можно вычислить по металлической защите, которой они обрамлены. Нижний получает только четыре линии типа Gen3 от чипсета. Еще несколько выделяются для слотов PCI-e x1.

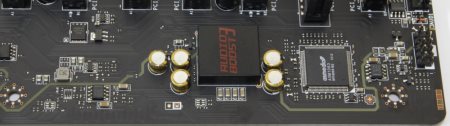

С левого края внизу находится звуковой кодек.
По традиции он отделен специальной полосой без слоев металлизации. С обратной стороны она подсвечивается при помощи красных светодиодов.

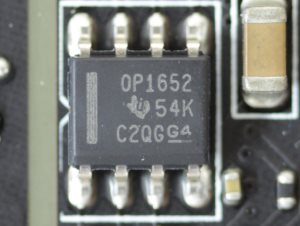

Здесь можно увидеть два операционных усилителя Texas Instruments OPA1652 и специальные аудиоконденсаторы, которые должны улучшить качество звучания. В качестве звукового кодека применена микросхема Realtek ALC1150.
Она закрыта декоративной крышкой, которая больше не крепится винтами с обратной стороны, а просто припаяна.

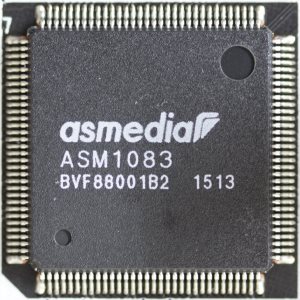

Рядом со звуковым кодеком распаян контроллер моста PCI-e - PCI, который представлен чипом ASMedia ASM1083.

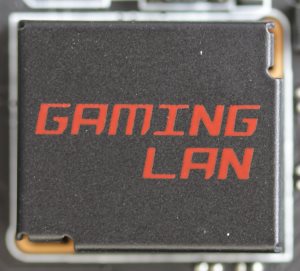

Недалеко от разъемов задней панели распаяна микросхема гигабитного сетевого контроллера Intel I219V. Раньше ее место все время занимал Qualcomm Atheros Killer E2205, но теперь все изменилось. Кстати, эта микросхема зачем-то закрыта металлической декоративной крышкой с надписью Gaming LAN
реклама

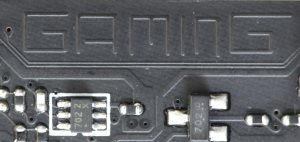

Контактных площадок для замера напряжений на компонентах здесь не предусмотрено, вместо них можно обнаружить все то же знакомое слово Gaming, которое красуется на печатной плате.

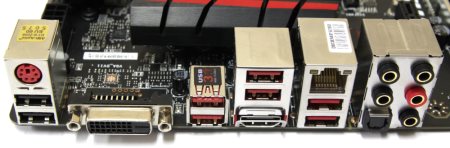

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Четыре разъема USB 3.0;
- Два разъема USB 3.1 Type-A;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
