Обзор MSI Z170A Gaming Pro

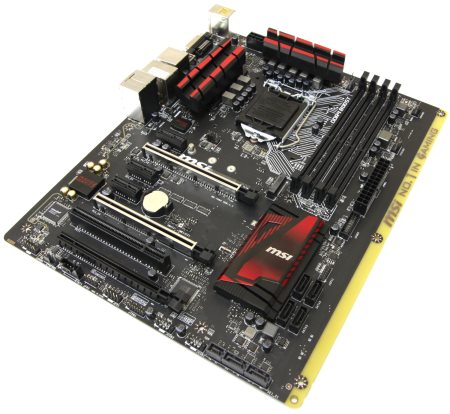

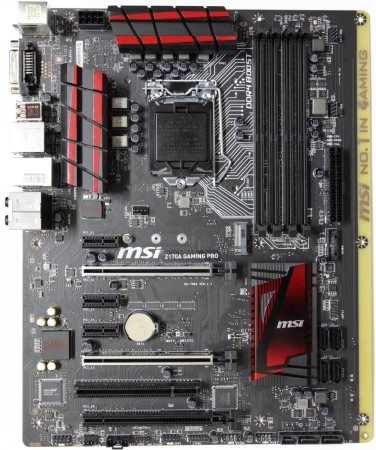

Это полноразмерная материнская плата формата ATX, ее размеры составляют 305 х 244 мм. Перед нами классический формат с девятью отверстиями для крепления к корпусу.
По внешнему виду эта плата не похожа на модели предыдущего поколения. Оформление можно назвать стандартным для серии Gaming. Это печатная плата черного цвета с матовой поверхностью, все разъемы тоже черные, а немного красного лишь местами добавлено на радиаторах.
Однако практически сразу заметны и новшества. Так, например, можно увидеть металлическое обрамление двух слотов PCI-e, а также полосу печатной платы без слоев металлизации справа, которая эффектно подсвечивается с обратной стороны.
реклама
Там, кстати, компонентов практически нет, лишь в месте, где проходит граница звукового кодека и около боковой полосы можно увидеть несколько светодиодов, которые просвечивают сквозь печатную плату.

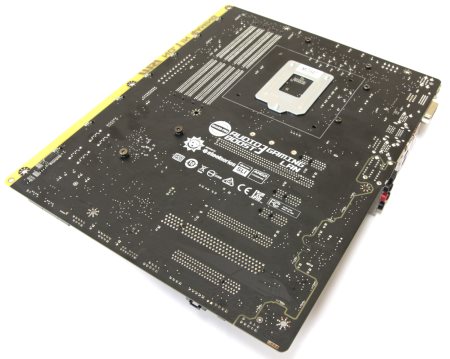

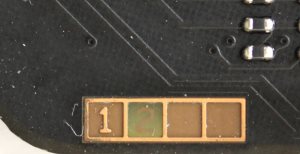

Качество изготовления традиционно на высоком уровне. Пайка аккуратная, лишнего флюса нет. Что касается количества слоев металлизации, то их четыре. Это очень скромный показатель для платы среднего уровня, но производителю это на руку, поскольку все удачно удалось развести.
Мое первое впечатление от устройства – это хорошее расположение слотов расширения и очень привлекательный внешний вид.

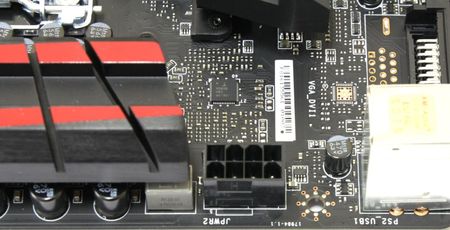

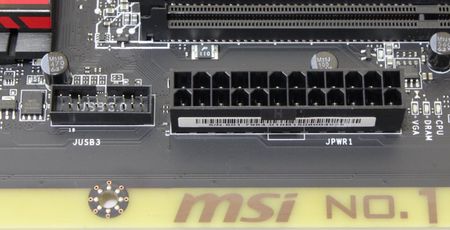

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
реклама

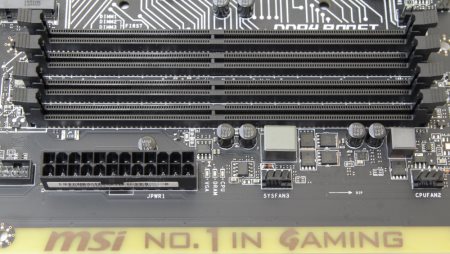

Для установки модулей памяти типа DDR4 предусмотрено четыре разъема черного цвета.
Производителем заявлена поддержка режимов работы DDR4 2133 / (2400 / 2600 / 2666 / 2800 / 2933 / 3000 / 3100 / 3200 / 3300 / 3600 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 64 Гбайт.
Разумеется, есть поддержка технологии XMP, которая позволяет разогнать память нажатием одной кнопки, однако пока надо быть аккуратным при выборе модулей, поскольку комплекты для Intel X99 не всегда работают корректно на этой платформе.
Питание процессора выполнено по восьмифазной схеме, и по этому показателю материнская плата проигрывает конкуренту.

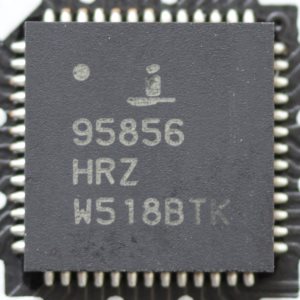

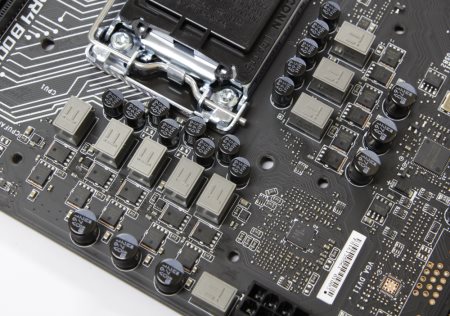

В качестве основного ШИМ-контроллера здесь используется микросхема Intersil ISL95856, которая может обеспечить 4+3 фазы.

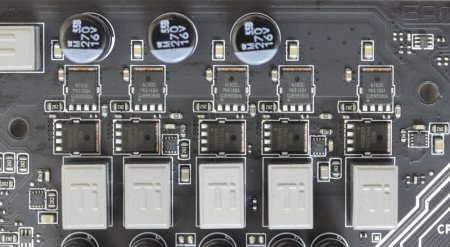

Конденсаторы твердотельные, катушки индуктивности с титановым сердечником, а транзисторы типа Low Rds(on).

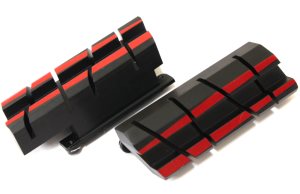

Последние накрыты двумя радиаторами. Оба изготовлены из алюминиевого сплава и окрашены в черный цвет. Лишь сверху можно увидеть несколько красных полосок.
реклама
Площадь отвода тепла у них небольшая, поскольку ребер практически нет. Кроме того, пластина теплосъемника приклеена к телу радиатора, что также не улучшает теплоотвод.

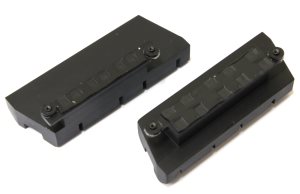

Радиаторы независимы друг от друга и не соединяются тепловой трубкой. В качестве термоинтерфейса используется черная терморезинка толщиной около 1 мм. Крепится каждый радиатор при помощи двух винтов жестко с обратной стороны.
Еще один радиатор отводит тепло от чипсета. Он также изготовлен из алюминиевого сплава и окрашен в черный цвет.

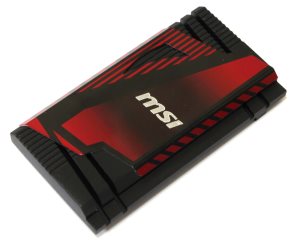

Сверху находится декоративная пластинка с логотипом производителя и различными элементами красного цвета. Ребер на этом радиаторе практически нет.

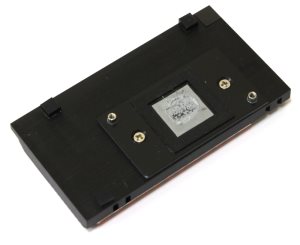

Здесь же присутствует отдельная пластина, которая контактирует непосредственно с кристаллом чипсета. Она также приклеена к телу радиатора и для верности прикручена двумя винтами. На ней можно обнаружить защитную рамку из мягкого пористого материала и термоинтерфейс, в роли которого выступает серое твердое вещество.
Однако до меня плата уже разбиралась и можно заметить термопасту. Во избежание перекосов на радиаторе присутствуют дополнительные кубики из мягкого материала. Крепление осуществляется с обратной стороны при помощи двух подпружиненных винтов.
