Дизайн и особенности плат
Обзор ASUS Z170 Pro Gaming

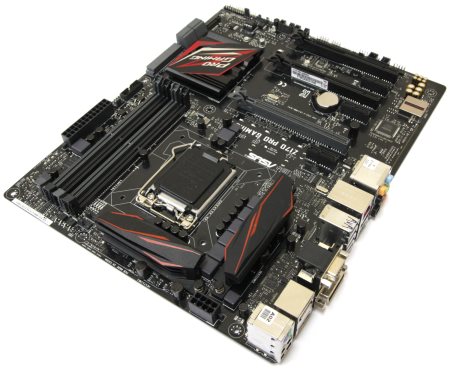

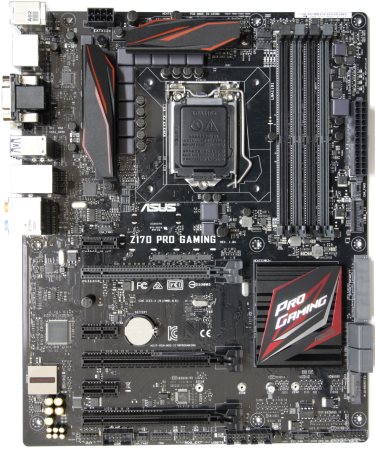

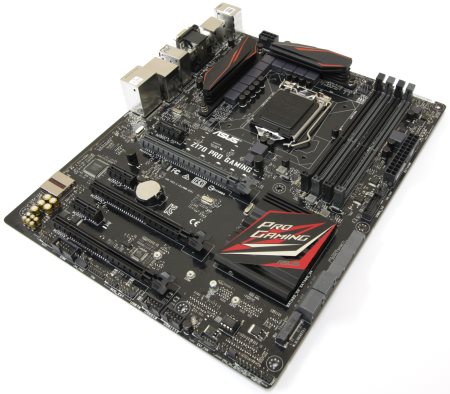

В первую очередь следует отметить, что это полноразмерная плата стандарта ATX. Ее габариты составляют 305 х 244 мм.
реклама
Выглядит материнская плата не броско и даже немного простовато. Прослеживаются какие-то параллели в дизайне с новыми видеокартами серии Strix. Возможно, вместе такие модели образуют гармоничный комплект.
Оформление не копирует устройства серии ROG. Здесь совершенно другая цветовая палитра разъемов, да и красного цвета маловато, поскольку встречается он только на радиаторах.
С первого взгляда видно, что качество изготовления на достаточно высоком уровне. Все элементы распаяны ровно и аккуратно, печатная плата не гнется.
Может показаться, что она черная, однако на самом деле темно-коричневая.

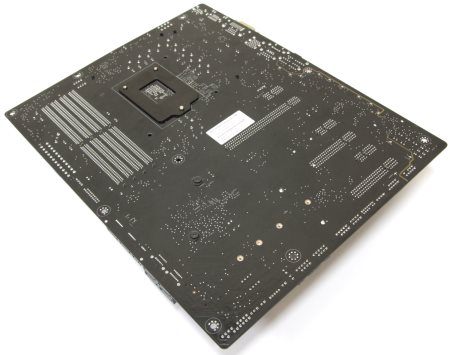

С обратной стороны никаких элементов нет. Виднеется только горстка светодиодов в районе полоски разграничения звукового кодека.
реклама

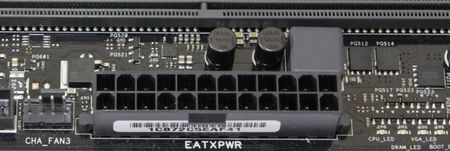

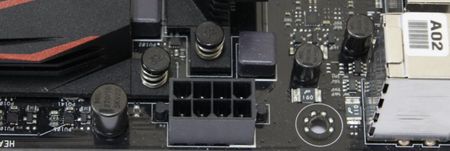

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.

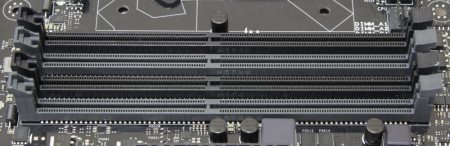

Для установки модулей памяти типа DDR4 предусмотрено четыре разъема черного и серого цветов.
Производителем заявлена поддержка режимов работы DDR4 2133 / (2400 / 2600 / 2666 / 2800 / 2933 / 3000 / 3100 / 3200 / 3300 /3400 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 64 Гбайт.

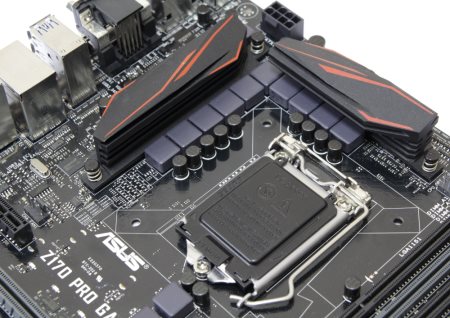

Питание процессора выполнено по десятифазной схеме.

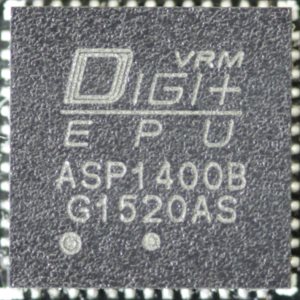

В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой DIGI+ EPU ASP1400B. Точно такой же контроллер можно было видеть на материнской плате ASUS Maximus VIII Gene.

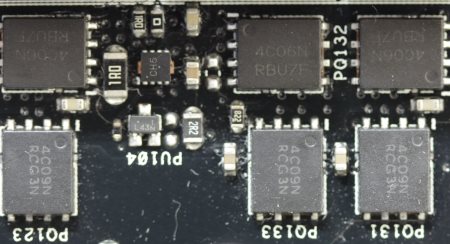

Конденсаторы твердотельные, катушки индуктивности в ферритовых корпусах, а транзисторы типа Low Rds(on).

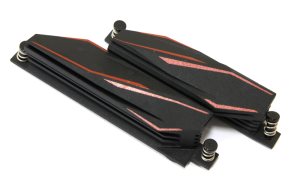

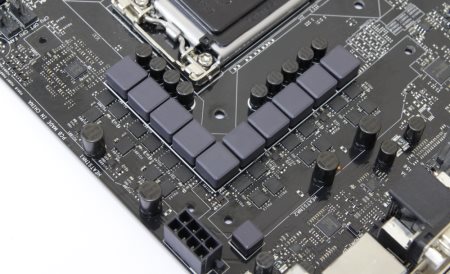

Последние накрыты двумя радиаторами. Оба изготовлены из алюминиевого сплава и окрашены в черный цвет. С двух сторон на них нанесены небольшие красные полоски.
реклама

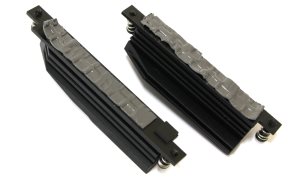

Каждый из них крепится при помощи двух пластиковых клипс на пружинках. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.
Еще один радиатор находится на чипсете. Он также изготовлен из алюминиевого сплава и окрашен в черный цвет.

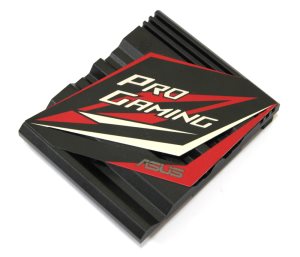

Сверху прикреплена небольшая декоративная пластинка с надписью Pro Gaming и логотипом производителя. Крепление осуществляется с обратной стороны при помощи двух винтов жестко. Вопреки ожиданиям, в качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.
