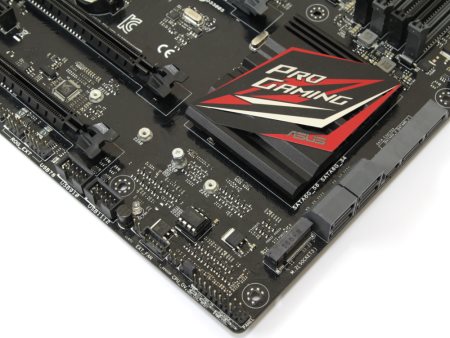

Под радиатором прячется чипсет Intel Z170.

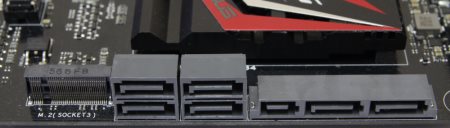

На плате присутствует новомодный интерфейс M.2 x4 Gen3. Он берет линии PCI-e непосредственно от чипсета, поскольку у него их теперь целых 20 штук, причем третьего поколения.
Он обеспечивает теоретическую пропускную способность около 32 Гбит/с. Меньшую скорость, всего 10 Гбит/с обеспечивает интерфейс SATA Express, который также здесь есть. Он скомбинирован с обычными SATA 6 Гбит/с и реализован при помощи встроенного в чипсет контроллера. По соседству можно обнаружить еще четыре порта SATA 6 Гбит/с.
реклама
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Начиная с этого поколения плат, он стал таким же, как на большинстве других устройств, а раньше выглядел немного иначе.
Рядом расположен светодиод-индикатор питания, джамперы режима OverVoltage и сброса BIOS ClrCMOS, коннектор ExtFAN, микросхема BIOS и три колодки для подключения шести устройств USB 2.0, среди которых одна относится к разъему ROG Connect.
На задней панели можно найти еще два разъема USB 2.0, четыре USB 3.0 и два USB 3.1 (один типа А, другой типа С). Еще на плате находится одна колодка USB 3.0, которая установлена недалеко от коннектора питания.

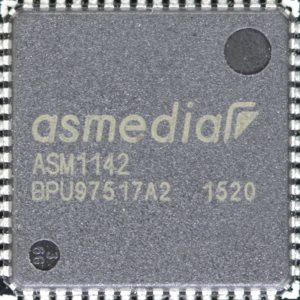

Все порты USB 3.0 реализованы при помощи интегрированного в чипсет контроллера, а вот USB 3.1 представлен отдельным чипом, и это снова ASMedia ASM1142.
реклама

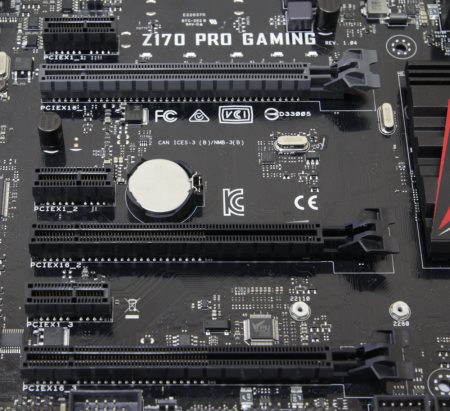

На плате расположено шесть слотов расширения: три PCI-e x1, три PCI-e x16. На все выделяются линии PCI-e третьего поколения.
Из мультиграфических технологий поддерживается как SLI, так и CrossFire. Верхний и средний слот PCI-e x16 делят пополам шестнадцать линий PCI-e третьего поколения, которые обеспечивает процессор. Остальные получают линии типа Gen3 от чипсета, которые еще выделяются для разъема M.2 x4 Gen3.

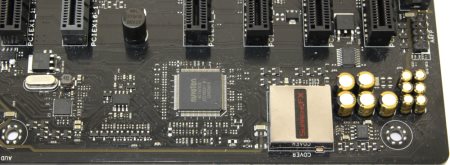

В левом нижнем углу находится звуковой кодек. Несмотря на пафосное название SupremeFX, он представлен микросхемой Realtek ALC1150 и закрыт декоративной крышкой.
Рядом распаяны специальные аудиоконденсаторы, которые должны улучшить качество звучания. По новомодной традиции звуковой кодек вынесен на печатной плате отдельно. Его границы обозначены полосой без слоев металлизации толщиной около 1 мм. С обратной стороны на всем протяжении находятся светодиоды подсветки, которые выделяют ее на работающем устройстве.

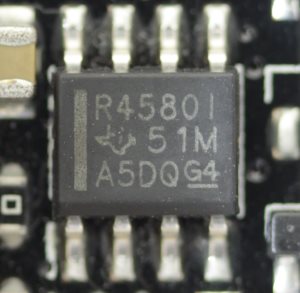

Рядом со звуковым кодеком распаян двойной операционный усилитель, который представлен микросхемой Texas Instruments RC4580I.

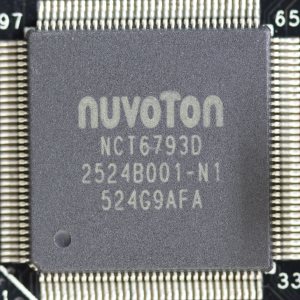

Немного выше находится контроллер ввода/вывода и системного мониторинга Nuvoton NCT6793D.

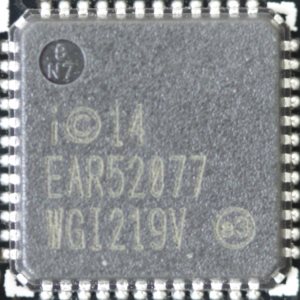

Дальше по левому краю распаяна микросхема гигабитного сетевого контроллера Intel I219V.

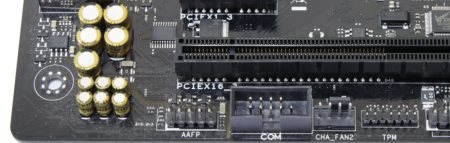

В самом низу от центра к левому краю остались разъемы передней аудиопанели, подключения модуля TPM и COM порта.

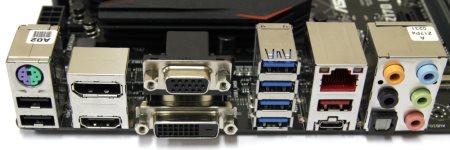

На задней панели расположились следующие интерфейсы.
реклама
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один разъем USB 3.1 Type-A;
- Один разъем USB 3.1 Type-C;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
