Задняя интерфейсная панель

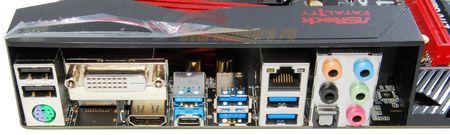

Отметим еще раз тот факт, что задняя панель накрыта сверху пластиковым кожухом. Эксплуатации она не мешает, равно как и не помогает.
Интересно, что на заднюю панель предполагалась установка разъема DisplayPort, но в последний момент он попал под сокращение, оставив лишь пустое место.
Итак:
- Один универсальный PS/2 для подключения мыши и клавиатуры и два USB 2.0/1.1;
- Один DVI-D и один HDMI;
- Два USB 3.1 (Gen2) Type-A (обратно совместим с прошлыми версиями USB) и Type-C;
- Два USB 3.0 (по новому – USB 3.1 Gen1)/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 3.0 (по новому – USB 3.1 Gen1)/2.0/1.1;
- Блок аудиоразъемов.
реклама

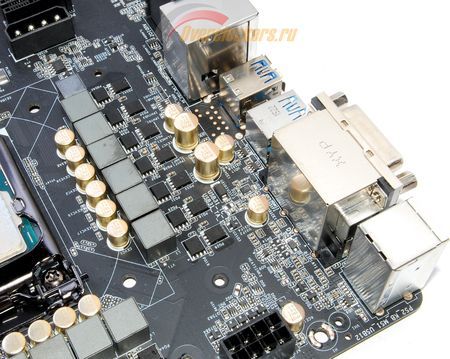

Как можно видеть, здесь присутствуют два порта USB 3.1, но набор системной логики Intel Z170 данный интерфейс не поддерживает, поэтому инженерам ASRock пришлось установить дополнительный контроллер. Все бы ничего, но по причине использования «зауженного» варианта ATX на традиционном месте за задней панелью не осталось места.
Поэтому контроллер Etron EJ179V разместили на обратной стороне платы.
При установке материнской платы следует проявлять повышенную осторожность, чтобы не сорвать его с поверхности текстолита.
Слоты расширения и линии PCI-Express

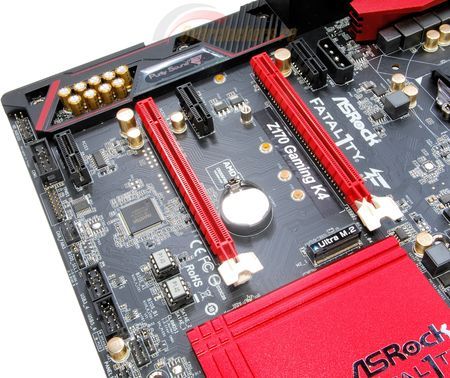

На плате установлено только пять слотов расширения: два PEG и три PCI-E x1 с открытыми пазами.
реклама
Но не нужно обольщаться: тандем из двух видеокарт собирать нет смысла из-за того, что нижний PEG лишь выглядит полноразмерным, а на деле является слотом PCI-Express x4 и подключен не к процессору, а к набору системной логики Intel Z170. Компания Nvidia, например, по отзывам пользователей, блокирует на уровне драйверов возможность включения режима SLI для слотов расширения, оснащенных четырьмя и менее линиями PCI-E.
Таким образом, перед нами максимально удешевленная схема: ASRock в целях экономии не стала тратиться на микросхемы-переключатели и организацию схемы работы графических слотов 8+8.
В качестве, очевидно, «утешительного приза» все слоты PCI-E x1 лишены заглушек пазов, что позволяет устанавливать в них карты расширения вплоть до полноразмерных. Это повлияет на уровень производительности таких карт расширения, но позволит эксплуатировать «хоть как-то», если нижний PEG окажется занят, например, SSD-накопителем, либо видеокартой AMD (оставим за кадром вопрос производительности).
Отдельно подчеркнем: все слоты PCI-Express относятся к третьей версии этого интерфейса.

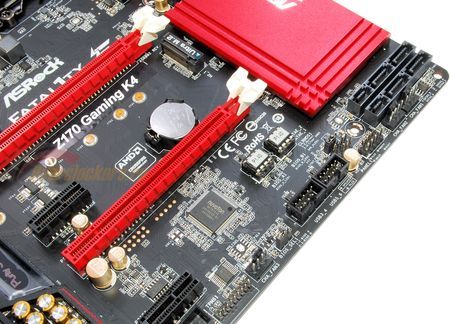

Аппаратная составляющая BIOS, кнопки управления, POST-кодер, I/O, тактовый генератор
Здесь ASRock не стала экономить: установлены две съемные микросхемы флеш-памяти BIOS, на которые наклеены этикетки с указанием заводской версии микропрограммы.
Им сопутствует перемычка, позволяющая пользователю самостоятельно выбирать, какую именно микросхему флеш-памяти BIOS использовать. Для упрощения эксплуатации каждая из них сопровождается своим светодиодом красного цвета, сигнализирующим о том, какая именно микросхема активна на данный момент. Ближе к верхнему правому углу кадра мы видим и перемычку CLR_CMOS, которая отвечает за сброс настроек BIOS. К сожалению, это именно перемычка, к которой надо подлезать пальцами или щипцами и переставлять ее для сброса.
Тут же можно обнаружить и микросхему I/O Nuvoton NCT6791D, которая отвечает за регулировку оборотов вентиляторов, работу COM-порта, мониторинг температур и напряжений, работу разъема PS/2 и ряд других функций.

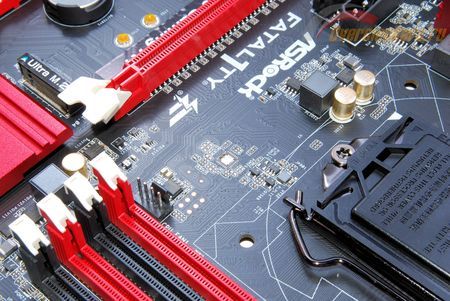

Как мы уже знаем, одной из отличительных особенностей нового набора системной логики Intel Z170 является использование внешнего тактового генератора. Так вот, на рассматриваемой ASRock Fatal1ty Z170 Gaming K4 его нет – инженеры не стали его распаивать, оставив пустующее место.
Великолепно: главная из фишек Intel Z170 – независимый свободный разгон по базовой частоте – просто выброшена с целью экономии.
Возможности BIOS Setup
Параметр | ASRock Z170 Gaming K4 |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | 1.80 за 14 сентября 2015 года |
BCLK | От 100 до 340 МГц с шагом 0.1 МГц |
Оперативная память, МГц | Поддержка XMP Частоты от 801 до 4141 МГц с неровно плавающим шагом 33-134 МГц |
Множитель процессора CPU Core |
От 8 до 120 с шагом 1 |
Множитель процессора CPU Cache Ratio |
От 8 до 120 с шагом 1 |
Минимальный множитель процессора CPU Cache Ratio |
От 1 до 120 с шагом 1 |
Частота графического ядра | Тактуется от BCLK множителем от 50 до 3000 МГц |
Напряжение CPU Core | Доступны режимы Fixed и Offset Fixed – от 0.900 до 1.520 В с шагом 0.005 Offset – только в большую сторону, от 5 до 500 мВ с шагом 0.05 |
Напряжение графического ядра | Доступны режимы Fixed и Offset Fixed – от 0.900 до 1.520 В с шагом 0.005 Offset – только в большую сторону, от 5 до 50 мВ с шагом 0.05 |
Напряжение CPU SA | От 0.950 до 1.3530 В с шагом 0.010 |
Напряжение CPU IO | От 0.850 до 1.250 В с шагом 0.005 |
Иные напряжения | PLL, VCC PLL |
Компенсация просадок напряжений (LoadLine Calibration) | Есть для напряжений CPU Core и GPU iGPU |
Напряжение оперативной памяти | От 1.000 до 1.800 В с шагом 0.005 |
Напряжение набора системной логики (чипсета) | Основное: от 0.900 до 1.300 В с шагом 0.005 |
Интерфейс BIOS | Графический, восемь языков, в том числе русский |
Функционал BIOS | Профили настроек (пять в памяти BIOS + возможность сохранения и загрузки с USB-накопителя) |
Локализация интерфейса на русский язык | Есть |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
Secure Boot | По умолчанию отключено |
реклама
Несмотря на то, что ASRock Z170 Gaming K4 относится к среднему классу, широта набора доступных к изменению таймингов поражает – их несколько десятков. Но к неудобству можно отнести то, что все разгонные параметры разбросаны по трем подразделам: частота процессора и графического ядра в одном разделе, частота и тайминги памяти – в другом, напряжения – в третьем. В процессе разгона системы приходится совершать лишние перемещения между ними, что не слишком удобно.
Локализация на русский язык присутствует и, в целом, неплоха (особенно приятно смотрится шрифт – это не тихий корявый ужас на платах ASUS). Правда, инженеры ASRock так и не устранили некоторые казусы в переводе вроде «Интернет успышка – DHCP (Аутаматычная IP), Авто». Оные присутствуют на постоянной основе в микрокодах материнских плат ASRock на протяжении нескольких лет, но, судя по всему, не слишком беспокоят разработчиков.
Довольно необычно, но при обновлении BIOS система потребовала установить USB-флешку (предупреждаю: нужна файловая система семейства FAT) – раньше я с таким на материнских платах ASRock не сталкивался. Причем флешка понадобилась и при обновлении с L1.42P на 1.70, и при переходе с 1.70 на 1.80.
Если теперь наличие у пользователя USB-флешки является обязательным атрибутом работы встроенного прошивальщика, то это явный минус.
