Система охлаждения
Для отвода избыточного тепла на ASRock Fatal1ty Z170 Gaming K4 установлено три радиатора, два из которых отвечают за охлаждение элементов подсистемы питания процессора и один – за кристалл набора системной логики.
Конструкция оных незатейливая. Материал, судя по массе, алюминиевый сплав. Теплотрубки в конструкции не используются и все три радиатора никак между собой не связаны.
реклама

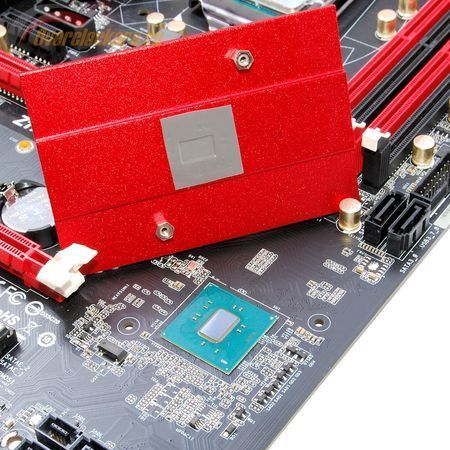

Для закрепления данной троицы используются подпружиненные винты с мягкими шайбами-подкладками, а в качестве термоинтерфейса применены термопрокладки. Даже для радиатора набора системной логики, что является редким явлением – здесь обычно встречается быстро засыхающая субстанция.
По каким-то причинам ASRock не поскупилась на более качественный термоинтерфейс.
Температурный режим достаточно агрессивный: под нагрузкой в разгоне (Core i7-6700K@4400 МГц, 1.32 В) температура обратной стороны платы под силовыми элементами достигает примерно 75°C, радиаторы прогреваются до 65°C. Следовательно, температура самих элементов подсистемы питания процессора вполне может достигать значений около 85-90° C.
Если планируются интенсивные нагрузки, следует подумать хотя бы о слабом обдуве. При нагрузке только на процессорные ядра (например, при использовании внешней видеокарты, а не встроенного графического ядра CPU) основной нагрев приходится на радиатор вдоль процессорного разъема (между ним и задней интерфейсной панелью).
Верхний радиатор накрывает только фазы питания интегрированного графического ядра. Кстати, с ШИМ-контроллером он не контактирует, вися в воздухе:
Радиатор набора системной логики прогревается до 38°C в простое и до 51°C под нагрузками на дисковую подсистему. Просьба учитывать: эти данные получены на открытом стенде и в закрытом корпусе значения могут быть иными – как выше, так и ниже, все зависит от качества организации циркуляции воздуха внутри системного блока.
реклама
И хотя рассматриваемая материнская плата относится к бюджетному классу, ASRock надо отдать должное: компания не стала урезать количество разъемов вентиляторов – их на ASRock Fatal1ty Z170 Gaming K4 шесть.

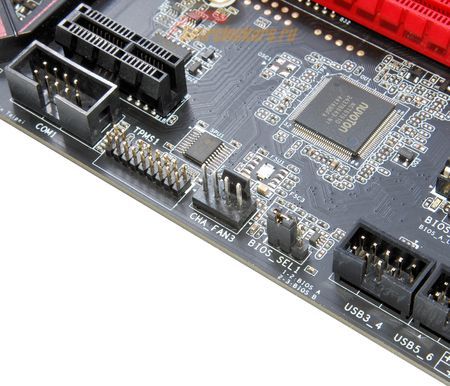

Мало того, сами разъемы размещены на плате очень удачно. Хотя без замечаний не обойтись: расположенный в верхнем правом углу четырехконтактный CPU_FAN2 (обороты на нем управляются отдельно) удобнее использовать скорее для сторонних целей, нежели тянуть провод вентилятора над модулями памяти, либо как-то иначе решать вопрос его прокладки.
Разъемы CHA_FAN под номерами 1, 2 и 4 можно использовать для подключения вертушек с целью обдува корзин с жесткими дисками, а CHA_FAN3 удобен для подключения вентилятора в боковой крышке корпуса системного блока.
А вот на оснащении данных разъемов ASRock сэкономила: линейные драйверы Nuvoton NCT3943S есть только у CPU_FAN1 и CHA_FAN1. Именно на этих разъемах присутствует регулировка оборотов у вентиляторов старого типа с трехконтактным подключением. У CPU_FAN2 и CHA_FAN3 контактные площадки под драйвер есть, но пустуют, а для CHA_FAN4 драйвер не предполагался изначально.

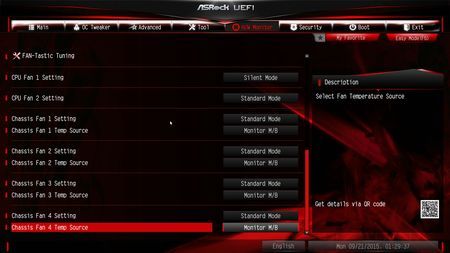

В BIOS есть параметры управления оборотами на всех шести разъемах, причем раздельные: режимы работы CPU_FAN1 и CPU_FAN2 можно настроить отдельно.
Для настройки можно воспользоваться как готовыми профилями Silent, Standard и Perfomance, так и полностью отключить регулировку (профиль Full Speed).

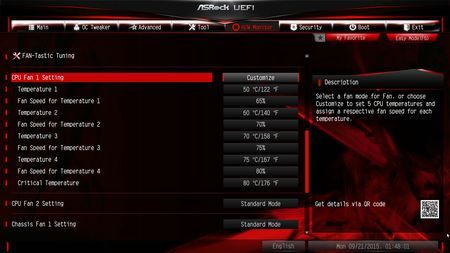

Доступен и профиль Customize. В этом случае нам становятся доступны четыре ступени температур, в пределах которых можно задать свои уровни оборотов вентиляторов. Предел значений температур – от 30° до 80°C. Обороты выставляются в виде процентов – от 0% до 100% с шагом 1%.
Для разъемов CPU_FAN1/2 базовой температурой является температура процессора, а для CHA_FAN1/2/3/4 можно использовать как температуру ЦП, так и показания некоего термодатчика на самой материнской плате.
реклама
Парадоксальный момент: хотя на всех разъемах уровень оборотов вентиляторов можно выставить равным 0% («полная остановка»), в реальности это работает только для CPU_FAN1 и CHA_FAN1. На других разъемах остановки не происходит: тестовые ШИМ-модели Zalman Z1PL-PWM и Delta DTCDAA10 (для справки – штатный боксовый вентилятор CPU Intel) продолжали вращаться со скоростью около 720 и 890 об/мин соответственно.

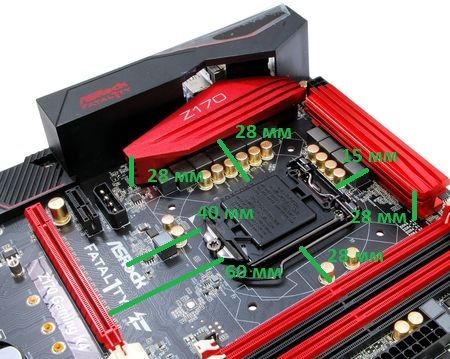

Системе охлаждения процессора следует вписываться в следующие габариты:
