Дизайн, прочая элементная база и особенности

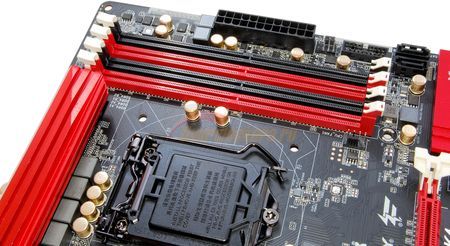

Установлено четыре слота памяти DDR4. В характеристиках платы компания ASRock указывает возможность эксплуатации до 64 Гбайт оперативной памяти и поддержку частот вплоть до 3866 МГц. Но, как обычно, стабильная работа гарантируется только до 2133 МГц, все остальное сопровождается пометкой «OC» («Overclocked» – режим разгона).
Слоты оснащены классическими сдвижными защелками только с одной стороны, с другой стороны установлены фиксаторы, что весьма предусмотрительно со стороны инженеров компании. Нет, видеокарта мешаться не будет, но длинномерная карта расширения – вполне может.
реклама

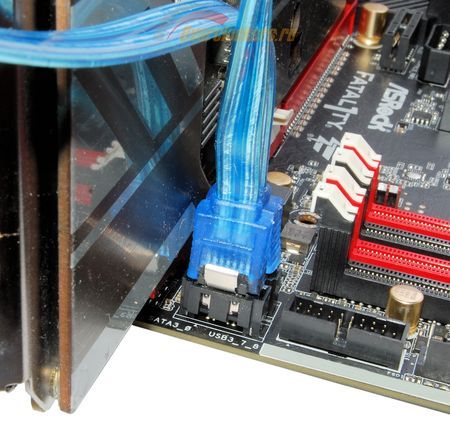

Стендовая аудиокарта ASUS Xonar DX «дотягивается» до первого из слотов памяти.

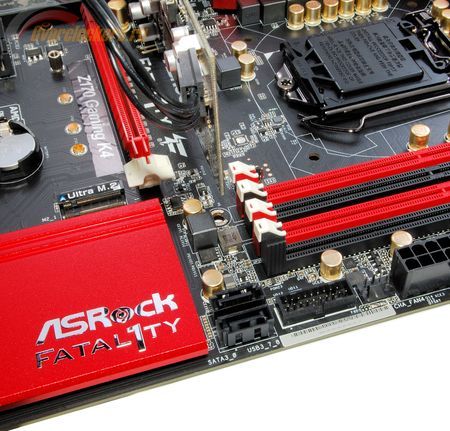

Тут же мы видим одну колодку USB 3.0 (ныне USB 3.1 Gen1) и два SATA 6 Гбит/с, которые, несмотря на свою вертикальную ориентацию по отношению к поверхности платы, не конфликтуют с видеокартой.

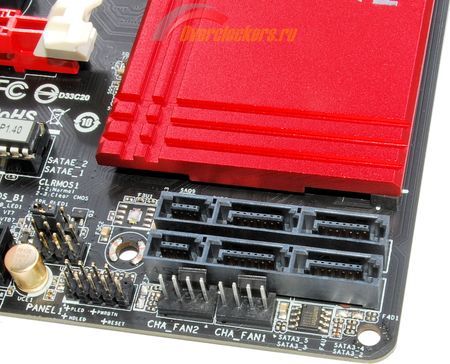

Еще четыре SATA 6 Гбит/с расположены в самом низу, в углу платы. Они тоже вертикальные и выполнены в виде двух SATAe, то есть к ним можно подключать накопители с этим интерфейсом.
Что интересно, в описании говорится о том, что пропускная способность обоих портов составляет 10 Гбит/с у каждого, что соответствует двум линиям PCI-E 2.0, а не 3.0, сам же Intel Z170 для периферии выделяет линии только версии 3.0. Будем надеяться, что это просто в ASRock кто-то переувлекся «копипастой» документации от предыдущего поколения материнских плат, а не наложено бессмысленное ограничение.
Еще одну (и самую скоростную) возможность получить дополнительное пространство для хранения данных мы обнаружим в центре платы:
реклама

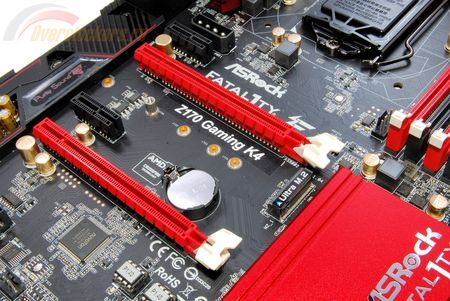

Посадочное место M.2 NGFF оснащено четырьмя линиями PCI-Express 3.0, взятыми от набора системной логики Intel Z170, и допускает установку устройств типоразмеров 2230, 2242, 2260, 2280 и 22110. Помимо PCIe-устройств возможна установка и SSD M.2 с логическим интерфейсом SATA, однако мне не совсем ясен комментарий в инструкции материнской платы:
If M2_1 is occupied by a SATA-type M.2 device, SATA3_0 and the SATA function of SATA3_2_3 and SATA3_4_5 will be disabled.
Согласно ему выходит, что в случае использования такого SSD на материнской плате отключаются пять из шести SATA. Явный перебор даже с технической точки зрения (обычно отключается только два). К сожалению, подобного SSD в моем распоряжении нет, поэтому проверить, какие именно порты SATA отключаются на практике, не представляется возможным.

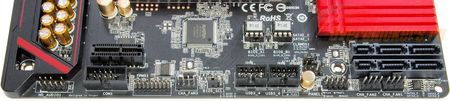

По нижнему краю платы расположены колодки для подключения элементов передней панели корпуса системного блока (системного динамика, кнопки включения/выключения, светодиодов, которые можно отключить в BIOS материнской платы), две колодки для подключения четырех портов USB 2.0, перемычка переключения между микросхемами BIOS, колодка модуля шифрования TPM и колодка COM-порта (привет из далекого 1962 года).
Над всем этим набором расположилась микросхема контроллера ввода-вывода Nuvoton NCT6791D, обеспечивающая работу системного мониторинга, управление оборотами вентиляторов, вышеупомянутого COM-порта (посредством GD75232 от Texas Instruments) и ряда других функций.

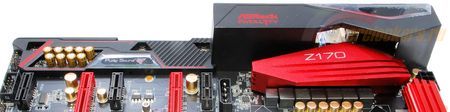

Левый край платы, в том числе группа разъемов задней панели материнской платы, полностью накрыта кожухом черного цвета.
Но обольщаться насчет повышенной надежности и защиты не стоит: он полностью выполнен из пластика.

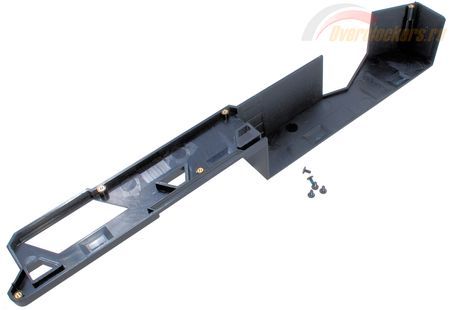

И защитные функции он может выполнять ровно настолько, насколько на это способен пластик. Именно так: кожух выполнен из черного пластика. Крепление осуществляется с помощью пяти винтов. Пломб, препятствующих снятию этого кожуха, нет.

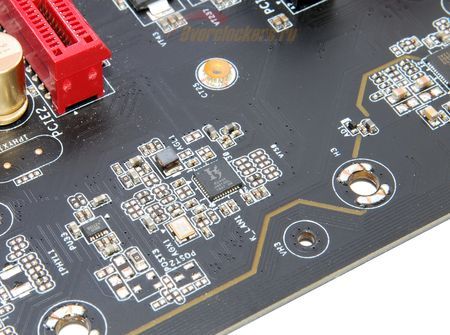

Под кожухом мы обнаружим сетевой контроллер – гигабитный Qualcomm Atheros Killer E2400.

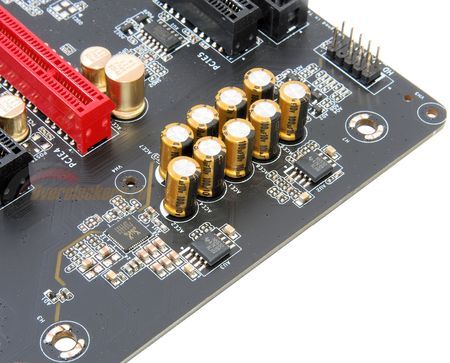

И аудиотракт, который отдельно подчеркивается ASRock: аудиоконтроллер Realtek ALC1150 оснащен модными японскими конденсаторами на жидкостном электролите Nichicon и двумя операционными усилителями Texas Instruments NE5532. Компания позиционирует свое решение как отличный вариант для требовательных к качеству звука пользователей.
реклама

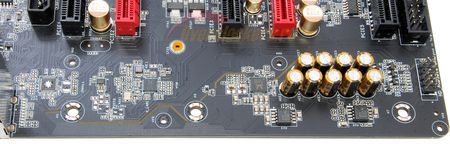

Сам аудиотракт изолирован от остальной части платы участками лишенного токопроводящих слоев текстолита. Привычной декоративной подсветки здесь нет.
