Система охлаждения
Вот мы и добрались до самого интересного. Система охлаждения ASUS GeForce GTX 970 Turbo на фоне остальных моделей выглядит необычно, и дело не только в белом цвете.
Лишь два вендора, ASUS и Palit, отличились использованием кулера референсного дизайна, а сама Nvidia так и не представила эталонную модель, не считая ту, что рассылалась авторам в самом начале. Ее в продаже вы вряд ли найдете.
Вся система охлаждения крепится к печатной плате тремя винтиками и одной защелкой у разъема дополнительного питания, и только после этого следует снимать основной радиатор.
реклама

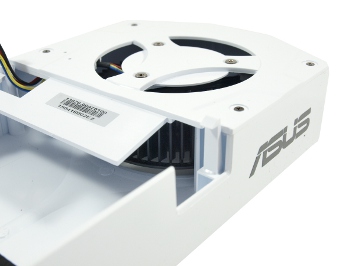

При близком рассмотрении отчетливо видны прорези в кожухе с обратной стороны и его конструкция.

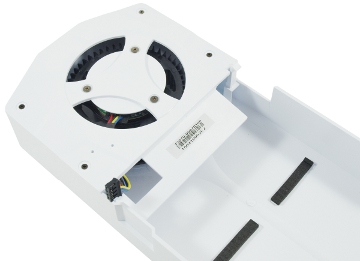

Сразу за вентилятором находится элемент кожуха, который перенаправляет воздушный поток на ребра радиатора, тем самым обеспечивая лучший обдув. Но при этом пострадали несколько микросхем памяти, оказавшихся вне этой зоны.
Тангенциальный вентилятор или, как многие любят говорить, «турбина» (что неправильно с технической точки зрения) изготовлена фирмой FirstD, модель FD9238U12D. Характеристика устройства: 12 В и 1.2 А.
Согласно проведенным тестам скорость вращения лежит в диапазоне 1100-3800 об/мин.
реклама
Рассмотрим пассивную часть системы охлаждения, представленную в виде двух радиаторов для графического процессора и силовой части.
Первый крепится с помощью четырех подпружиненных винтов, причем под ним была обнаружена все еще жидкая термопаста.

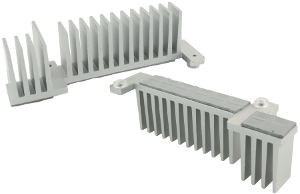

Теплорассеиватель не может похвастаться наличием тепловых трубок, как у модели Palit GeForce GTX 970, но в таком случае он бы вряд ли справился со своей задачей, поэтому в основании расположена медная распределительная пластина. Из интересных особенностей отметим 32 очень толстых пластины радиатора.
За охлаждение подсистемы питания отвечает элемент поменьше, контактирующий с микросхемами через две серые термопрокладки.
В целом система охлаждения идентична той, что мы видели на ASUS GeForce GTX 960 Turbo со всеми вытекающими, так что ждать чудес и меньшего нагрева не приходится, но не будем спешить. С ее работой мы разберемся в соответствующем разделе.
Печатная плата
Мне нравится при изучении печатной платы исследуемой видеокарты выяснять, на каких моделях она используется или использовалась. Можно сказать, это стало делом привычки и вылилось в маленькое хобби при написании материалов .
В данном случае PCB ASUS GeForce GTX 970 Turbo досталась не от модели Strix, а скорее от версии ASUS GTX 670 DirectCU Mini OC, хотя изменения присутствуют и они значительны.

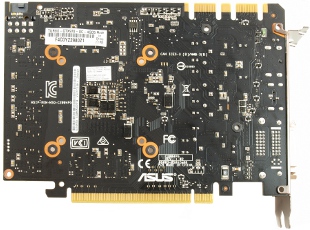

Во-первых, все микросхемы памяти распаяны со стороны графического процессора, а во-вторых, разработчики усилили разводку на плате, из-за чего обратная сторона печатной платы уже мало похожа на свою предшественницу.
реклама

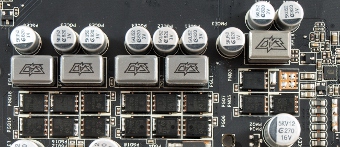

Силовая часть оборудована пятифазным (4+1, GPU/Memory) стабилизатором питания, в котором используются качественные элементы. Они соответствуют технологии Super Alloy Power и должны обеспечивать стабильную работу при высоких нагрузках, обладая повышенным сроком службы.
Как и на модели GeForce GTX 960 Turbo, всем управляет ШИМ-контроллер uP1608TK производства компании uPI Semiconductor.

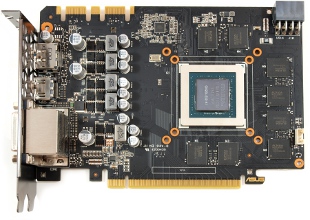

Сердцем видеокарты стал графический процессор Nvidia GM204-200-A1, произведенный по 28 нм техпроцессу в январе 2015 года.
Восемь микросхем видеопамяти с маркировкой W4032BABG-70-F произведены Elpida. Они работают на частоте 1750 МГц (эффективная частота 7000 МГц).
