Тестовый стенд и ПО
Тестирование видеокарт ASUS GeForce GTX 970 Turbo OC и EVGA GeForce GTX 970 FTW+ ACX 2.0+ проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100х40, 1.156 В) или 800 МГц во время замера шумности системы охлаждения;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: Nvidia ForceWare WHQL 353.38 Hotfix;
- Вспомогательные утилиты:
- GPU-z v. 0.8.4;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.1.1;
- MSI Kombustor 3.5.1.0.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.1.1.
реклама
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определена на уровне 30.5 дБ, граница условного комфорта – на отметке 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Тест ASUS GeForce GTX 970 Turbo OC
Видеокарта ASUS отличилась небольшим понижением тактовой частоты GPU (с 1126 МГц до 1089 МГц) с одновременным повышением значения Boost (с 1216 до 1228 МГц при рабочем напряжении 1.200 В). Частота памяти не тронута и соответствует эталонной версии – 1750 МГц.
реклама

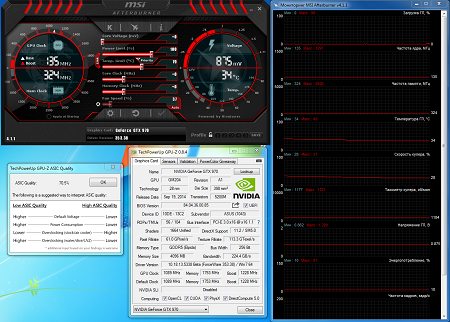

В режиме без нагрузки частоты понижаются до 135/162 МГц, температура графического процессора составляет при такой работе 34°C, вентилятор работает при минимально возможных 1180 об/мин, обеспечивая низкий уровень шума.
Создадим игровую нагрузку популярным тестом Heaven Benchmark 4.0 с максимальными настройками графики и посмотрим, как поведет себя система.

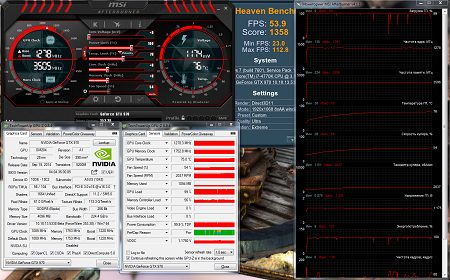

При таком положении дел GPU Boost 2.0 предоставляет видеокарте возможность показать свой характер. Частота графического ядра в 3D повышается вплоть до 1291 МГц, а температура не превышает 76°C. Тангенциальный вентилятор раскручивается до 2050 об/мин, создавая уровень шума выше среднего, заметный на общем фоне системного блока и порой отвлекающий.

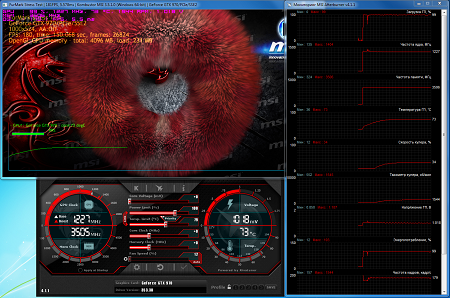

Теперь ужесточим условия, запустив стресс-тест MSI Kombustor. Здесь система охлаждения уже не справляется, и объект внимания начинает быстро сбрасывать как частоту, так и напряжение. Как следствие, получаем почти прежние шумовые и температурные показатели.
Разгон ASUS GeForce GTX 970 Turbo начнем с повышения Power Limit до максимально допустимого в BIOS. И здесь уже никаких сюрпризов: видеокарте почти сразу же покоряются частота ядра 1259 МГц (Boost до 1398 МГц) и памяти 2033 МГц.

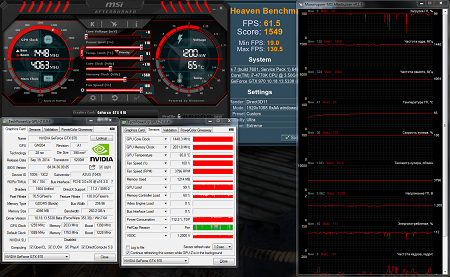

В игровых приложениях тактовая частота GPU доходит до 1460 МГц, что для системы охлаждения турбинного типа является хорошим результатом. Но ради этого придется пожертвовать комфортом, выкрутив вентилятор на 100%.
Повысить частоту выше нельзя из-за низкого диапазона изменения напряжения: +37 мВ – это все, что можно выставить к номинальному значению, и для дальнейшего разгона явно мало.
Тест EVGA GeForce GTX 970 FTW+ ACX 2.0+
В случае версии EVGA заводское повышение базовых частот составляет до 1216 МГц по ядру (против 1126 МГц), в режиме Boost – 1367 МГц при напряжении 1.212 В (против 1216 МГц). Частота памяти практически равна референсной – 1753 МГц.

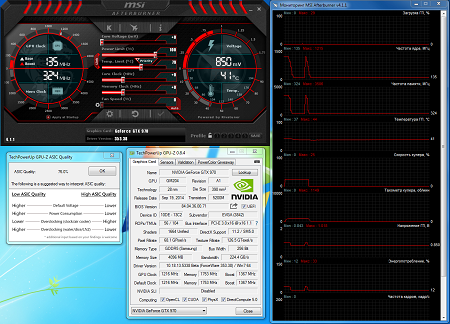

В простое видеокарта сбрасывает частоты до 135/162 МГц. И тут стоит оговориться: разработчики зашили в каждую из микросхем свою версию BIOS, но «перепутали» их назначение. Теперь «Slave» обладает всеми параметрами для разгона, а «Master» предназначен для тишины. При первом варианте температура опускается до 32°C, при втором – до 38°C. В обоих случаях уровень шума крайне низок.
реклама
Игровая нагрузка эмулируется несколькими прогонами теста Heaven Benchmark 4.0 с максимальными настройками графики. При включении BIOS «Master», который по умолчанию включен, под нагрузкой отмечается повышение тактовой частоты до 1418 МГц и последующее ее снижение до 1404 МГц; вентиляторы раскручиваются до 1280 об/мин, создавая низкий уровень шума и не давая прогреться графическому процессору выше 73°C.
Но все это омрачает существенный писк дросселей данного экземпляра, и даже включение V-Sync не спасает положение. Особенно свист заметен там, где FPS не ограничивается, и в меню игр. Подобный казус способен испортить настроение.

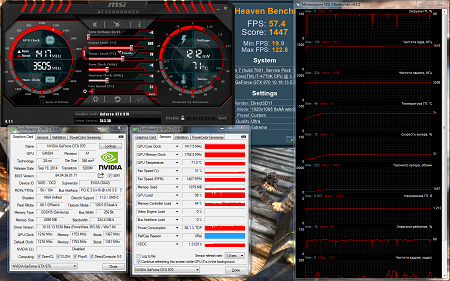

При применении «Slave» ситуация чуть меняется. Обороты чуть подрастают, температура чуть уменьшается. И поскольку эта версия BIOS является более приоритетной в плане эффективности и разгона, на ней и проведем разгон и стресс-тест.

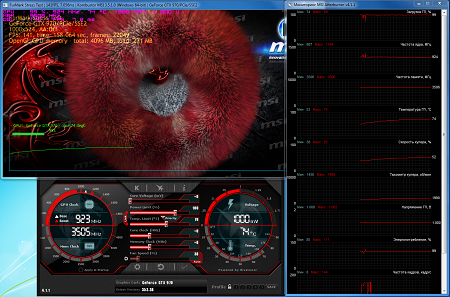

Программа MSI Kombustor прогревает графический процессор до 73°C, после чего видеокарта начинает более агрессивно сдерживать температуру, повышая обороты и снижая частоту с напряжением.
Переходим к разгону. Изначально на питание GPU подается 1.212 В. Без изменения данного параметра (но с повышением Power Target до возможных 115%) видеокарте покоряется частота ядра 1331 МГц (Boost 1482 МГц), памяти – 2018 МГц. Достойный результат, учитывая тот факт, что уровень шума почти не увеличивается.
Дальше интереснее. Чтобы сохранять стабильность в работе и избегать перегрева, если не графического процессора, то микросхем памяти и подсистемы питания, придется зафиксировать скорость вращения крыльчаток на отметке 80% (~3650 об/мин): очень шумно, но эффективно.

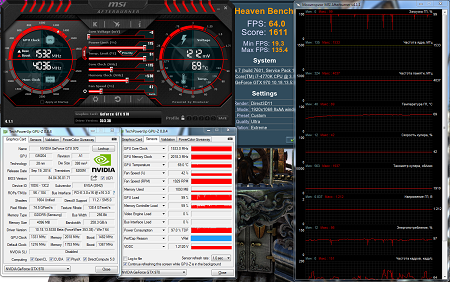

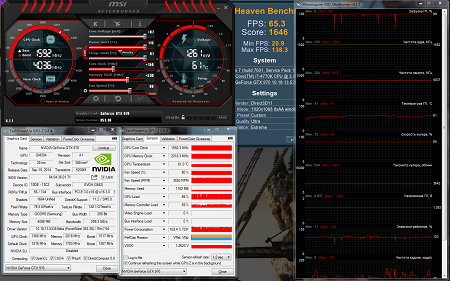

После увеличения напряжения на 87 мВ положение вещей меняется: полная стабильность достигнута на отметке 1366 МГц по ядру (Boost – 1517 МГц), а за счет GPU Boost 2.0 частота GPU доходит до 1592 МГц! Превосходный результат, один из самых лучших.
Тем не менее, лидера зачета Gigabyte GeForce GTX 970 G1 Gaming с ее 1601 МГц настигнуть не удается: либо видеодрайвер вылетает, либо появляются артефакты в виде снежинок. Что касается памяти, то ее дальнейший разгон уперся в возможности микросхем.
