Система охлаждения
Система охлаждения видеокарт EVGA для среднего и высокого ценовых сегментов порой сложна и продумана до мелочей. Ознакомившись с последними сообщениями разработчиков, я пришел к выводу, что в нынешних реалиях они тестируют СО нескольких модификаций, в частности с продольным и поперечным расположением тепловых трубок. А что у нас здесь?

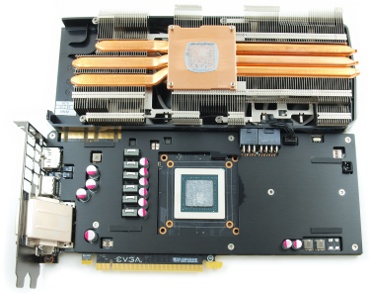

Вся конструкция крепится четырьмя подпружиненными винтами в области графического процессора. По своему обыкновению термопаста была жидкой с мелкими комковыми образованиями.
реклама

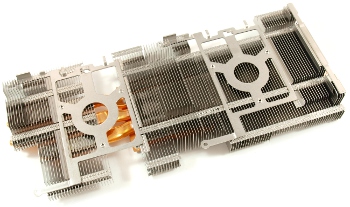

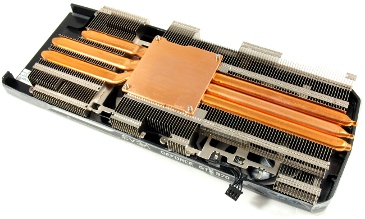

Достаточно массивный радиатор набран из множества алюминиевых никелированных пластин различной геометрической формы, пронизанных тремя тепловыми трубками диаметром 10 мм каждая. В основании находится медная подложка для распределения тепла.

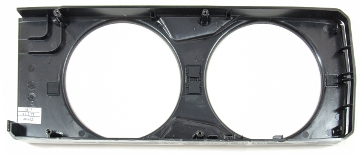

С кожухом у данного вендора порой возникают проблемы в том плане, что его не всегда получается демонтировать из-за заклеенных винтиков, но в этот раз нам повезло.

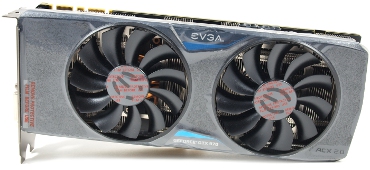

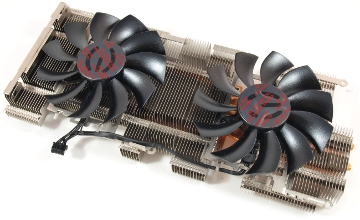

После его снятия открывается полный доступ к двум достаточно крупным и интересным вентиляторам, разработанным по новой концепции.
Провода фиксируются угловыми выступами, так что ничего не болтается и не мешается в плане разбора. Теплорассеиватель отличается внушительными размерами и покрывает всю площадь печатной платы для увеличения эффективности системы охлаждения в целом.
реклама
Два одинаковых вентилятора представлены известной фирмой Power Logic. Это модели PLA09212B125 с характеристиками 12 В и 0.55 А. Согласно проведенным тестам скорость вращения лежит в диапазоне 0-4500 об/мин.

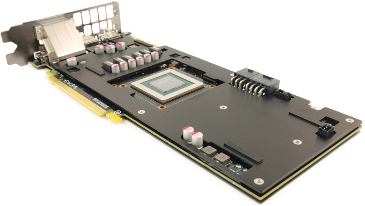

Конструкция системы охлаждения GeForce GTX 970 предусматривает использование единой пластины для всех элементов печатной платы. Отдельного радиатора вы здесь точно не увидите.
Дальнейшее снятие СО может быть омрачено одним-единственным винтом с гайкой, скрепляющими заднюю планку с опорным элементом. Благо у меня нашелся ключ подходящего размера.

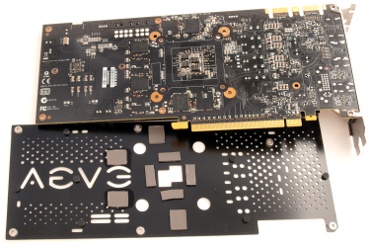

И уже второй раз вызывает приятное удивление тот факт, что разработчики наконец-то стали использовать усиливающую пластину в роли части охлаждения, подложив между ней и микросхемами памяти термопрокладки.
Приведем снимок обоих элементов, снятых с печатной платы. Как можете заметить, получается эдакий бутерброд со своими плюсами и минусами.
Печатная плата

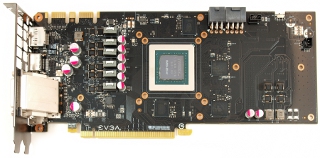

Новинка основана на печатной плате, отдаленно напоминающей PCB младшей модели EVGA GeForce GTX 960 SuperSC ACX 2.0+. Однако, если изучить обе версии внимательнее, скорее это прошлый участник использует упрощенную ее модификацию.

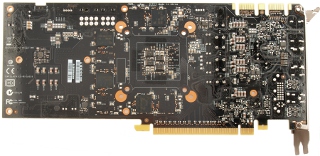

С обратной стороны находится наклейка с номером BIOS, что является большой редкостью, поскольку не все производители это делают. Правда, доступ к ней полностью закрыт из-за опорной пластины.
реклама

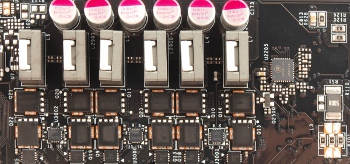

Главной особенностью графического ускорителя является усиленная система питания, в которой за питание графического процессора и памяти теперь отвечают восемь фаз вместо пяти у эталонной версии (6+2, GPU/Memory).
ШИМ-контроллер NCP81174 – это классический выбор для всей линейки графических ускорителей GeForce GTX 9xx. Поскольку он лишен «умной» шины, то управлять питанием придется через драйвер видеокарты.
Сердцем модели стал графический процессор Nvidia GM204-200-A1, произведенный по 28 нм техпроцессу в декабре 2014 года.
Разъеденная маркировка восьми микросхем памяти читается с трудом. Видимо, перед нами микросхемы производства Samsung K4G41325FC-HC28, работающие на частоте 1750 МГц (эффективная частота 7000 МГц).
