Обзор и тестирование материнской платы ASRock Z170 Extreme7+ (страница 5)

Модуль расширения Rear I/O and Front USB 3.1 Panel

Сколько мы насчитали на материнской плате портов USB для лицевой панели корпуса системного блока? Шесть USB 2.0/1.1 и четыре USB 3.0/2.0/1.1. Итого десять. Но этого мало!

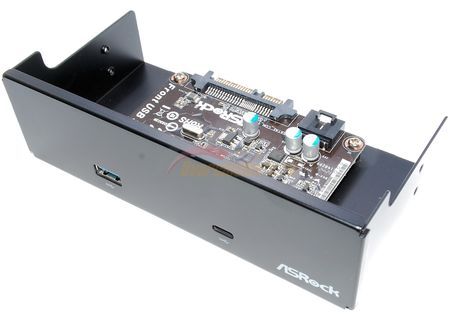

В комплекте с ASRock Z170 Extreme7+ идет еще и дополнительный модуль – панель, которая устанавливается в посадочное место корпуса системного блока, рассчитанное на накопители форм-фактора 5.25". Оные встречаются сейчас очень редко: жесткие диски уже исчезли, а DVD/CD/BD-приводы впору вносить в Красную книгу, и соответствующие места в корпусах, как правило, пустуют.

После установки данного модуля пользователь получает еще два порта USB 3.1 – Type A (который обратно совместим с предыдущими поколениями USB) и Type-C.

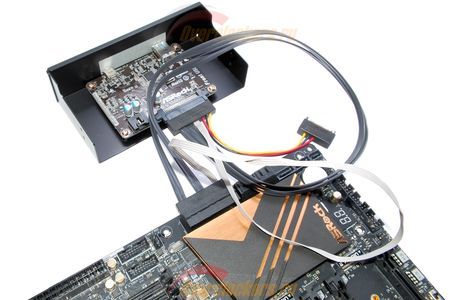

Подключение оного осуществляется с помощью кабеля SATA-Express, например, из комплекта материнской платы.

Говорю честно: первый раз я увидел в живую, а не на картинках этот кабель. Впечатление? Одним словом можно выразить как «разочарован»: три провода, два из которых отдаленно напоминают шлейфы SATA, еще один – вообще тонкий шлейф, который и вовсе не приспособлен к передвижениям и неаккуратному обращению – внутренние сигнальные жилы просто обломятся.

Когда-нибудь в жизни разбирали обычный калькулятор? Видели шлейф, соединяющий дисплей с печатной платой? Вот здесь примерно то же самое.

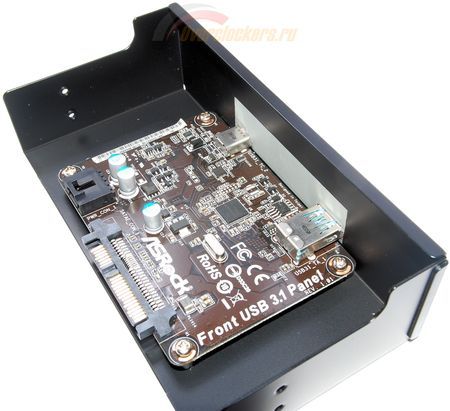

Сама панель базируется на контроллере ASMedia ASM1142, а потому для связи с системой используется интерфейс PCI-Express. Скорее всего – одна линия 3.0 (в SATAe на рассматриваемой материнской плате, как мы уже знаем, четыре линии 3.0).

Возможности BIOS Setup

Встроенная программа обновления BIOS не с первого раза позволила произвести обновление: сначала, после предложения перезагрузиться, система запустилась в обычном режиме, повторная попытка – и она просто отказалась запуститься с «00» на POST-кодере, лишь с третьего раза попытка оказалась успешной.

Что ж, плата относится к топ-классу, но при этом в BIOS нет звукового сопровождения. Здесь также встроенный «браузер оборудования» не отображает информацию об установленном в слот M.2 PCI-E SSD-накопителе Kingston HyperX Predator.

Тестовый стенд

Для дополнительной проверки стабильности и отсутствия проблем в эксплуатации системы, как и в случае с обзором материнской платы MSI Z170A Gaming M7, в качестве системного было решено задействовать SSD-накопитель не стандартного форм-фактора 2.5", а PCI-E-решение – Kingston HyperX Predator объемом 480 Гбайт, оставшийся после апрельского обзора.

Используемый тестовый стенд собирался из следующих комплектующих:

• Процессор: Intel Core i7-6700K Engineering Sample 4000 МГц;
• Система охлаждения: Noctua NH-D14 с одним штатным вентилятором Noctua NF-P12 (обзор; экземпляр не из этого обзора);
• Термоинтерфейс: Arctic Cooling MX-2;
• Оперативная память: 4 х 4 Гбайта Samsung DDR4-2133 (15-15-15-36; 1.2 В);
• Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
• Системный накопитель: Kingston HyperX Predator 480 Гбайт (Marvell 88SS9293-BTB2 + 19 нм MLC ToggleNAND Toshiba, OC34L5TA; из этого обзора);
• Для тестов интерфейса SATA: SanDisk Extreme Pro 480 Гбайт (Marvell 88SS9187-BLD2 + 19 нм ToggleNAND SanDisk; из этого обзора);
• Для тестов интерфейса USB: SanDisk Extreme USB 3.0 16 Гбайт (SDCZ80-016G);
• Звуковая карта: ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора);
• Корпус: открытый стенд.

Особенности эксплуатации и разгон

Как и при тестировании материнской платы MSI Z170A Gaming M7, в качестве операционной системы была взята новейшая Windows 10 в 64-битной редакции «Домашняя». Логично, что человек, приобретающий новый ПК на базе Intel Skylake, обратит свое внимание именно на эту ОС, а не Windows 7.

За прошедшую неделю ситуация с драйверами поменялась крайне слабо: сайт Intel по-прежнему выдает «Страница не найдена», либо предлагает обратиться (sic!) на сайт WindowsUpdate, а программа автоматического поиска драйверов Intel сообщает, что оные не найдены. Сайт ASRock предлагает к загрузке лишь INF_update и IME.

Поэтому пока пользуемся тем, что почти все операционная система опознает автоматически, даже USB 3.1 ASMedia.

Штатно (при отключении энергосбережения) процессор точно также работает в «турбо-режиме» и лишь при подаче многопоточной нагрузки снижает частоту до штатных 4 ГГц. Графическое ядро, если верить GPU-Z, в простое сбрасывает частоту до 350 МГц, под нагрузкой держится на 1150 МГц.

Стабильности в разгоне снова удалось достичь лишь при частоте 4400 МГц по ядрам процессора, но память удалось разогнать до 3100 МГц эффективной частоты (при 1.30 В и 1.375 В соответственно).

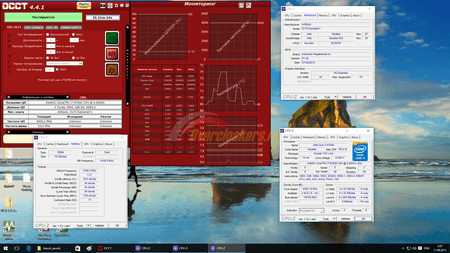

OCCT версии 4.4.1 неправильно определяет текущую частоту процессора.

На всякий пожарный подчеркнем: стабильность проверялась не только в OCCT, просто нет смысла перегружать статью излишними иллюстрациями.

И снова при разгоне оперативной памяти материнская плата автоматически устанавливала напряжение VCCSA, если его не фиксировать вручную. Благо хоть это было не 1.264, а 1.150 В (по умолчанию оно составляет 0.925 В, а в режиме разгона не должно превышать 1.100 В). Стоит быть внимательным, чтобы не убить процессор.

Поразила одна вещь, которой не должно быть по определению в материнской плате топ-класса: при неудачных настройках разгона ASRock Z170 Extreme7+ могла останавливаться в момент запуска на 20-30 секунд (на экране монитора при этом не появлялось какого-либо изображения), затем молча перезагружаться с настройками по умолчанию, не выводя никаких предупреждений. Несколько раз плата и вовсе впадала в полный ступор, приходилось пользоваться кнопкой полного сброса настроек BIOS.
