Система охлаждения

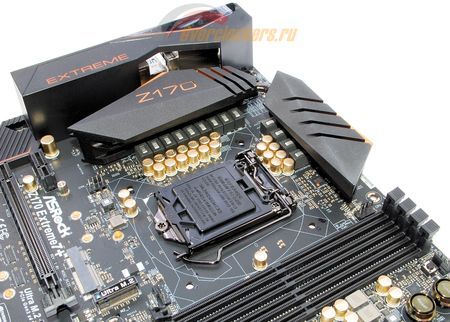

На материнской плате установлено три радиатора: два на подсистеме питания процессора, соединены теплотрубкой.
И один на наборе системной логики Intel Z170.
реклама
Для закрепления используются подпружиненные винты с мягкими шайбами-подкладками.
Температурный режим находится в разумных рамках: элементы подсистемы питания процессора под нагрузкой (Linpack AVX) прогреваются до 52°C, в простое – около +30°C. Радиатор набора системной логики под нагрузкой прогревается до +54°C, в простое – примерно +40°C.
Стоит учесть, что эти данные получены на открытом стенде, и в закрытом корпусе значения могут быть иными – как выше, так и ниже (поскольку на них могут влиять циркуляция воздуха, направленный обдув, застойные зоны и прочее).
Подключить к творению инженеров ASRock можно до шести вентиляторов (если не учитывать возможность использования разветвителей).
Но вот незадача: все они сконцентрированы в верхней и средней части платы, а по нижнему краю нет ни одного разъема.
В остальном все замечательно: все разъемы четырехконтактные, но регулируются обороты и трехконтактных моделей, благо каждый из разъемов дополнительно оснащен линейным драйвером Nuvoton NCT3943S. Микросхема новая, на сайте Nuvoton ее еще нет, но мы ее уже видели при тестировании MSI Z170A Gaming M7.
реклама
Подсистемы питания процессора и оперативной памяти
Напомним, что, несмотря на внешнюю похожесть, LGA 1150 и LGA 1151 заметно отличаются: Intel вернулась к формированию нужных для питания CPU напряжений вне оного, а потому вместо одного общего преобразователя вокруг процессорного разъема снова можно найти четыре раздельных – CPU Core, iGPU, VCCIO и VCCSA.
Сама ASRock заявляет об использовании в питании процессора 12 фаз.

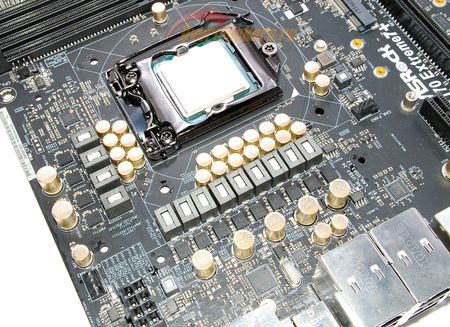

Забавно, но уже прямо на картинке мы видим не 12, а 13 дросселей. Так попробуем же разобраться с тем, что мы получаем в реальности.

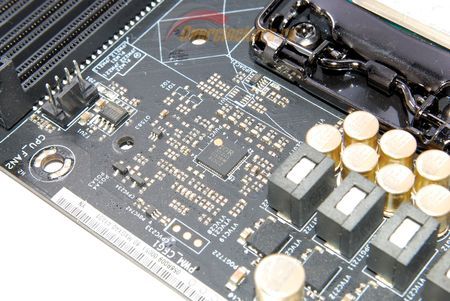

В качестве основного ШИМ-контроллера здесь используется IR (а не «IOR») 35201 производства International Rectifier. Похоже, совсем новый контроллер – его нет на сайте компании и он не находится поиском в сети.
реклама

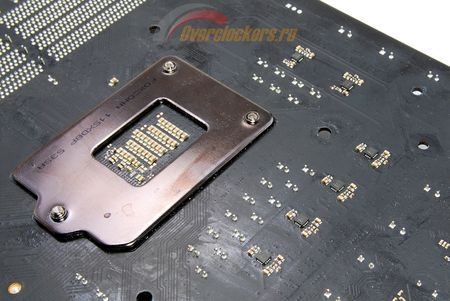

С обратной стороны платы мы находим шесть микросхем с маркировкой IR3598.
К счастью, на них можно найти документацию на сайте производителя: перед нами International Rectifier IR3598 – удвоитель фаз с двумя интегрированными драйверами.
Несложно понять, что здесь применена схема из 6 фаз с удвоителями. Далее мультиметром, замеряя напряжения на дросселях, мы окончательно опознаем схему: 2 фазы (4 с точки зрения нагрузки) приходятся на интегрированное графическое ядро, 4 фазы (8 с удвоителями) – на процессорные ядра.
Возникли трудности с прочтением маркировки силовых элементов, которая стала практически неразличимой, пропитавшись термоинтерфейсом. Насколько удалось разобрать, это транзисторные сборки CSD87350Q5D производства Texas Instruments, но стопроцентной уверенности нет.

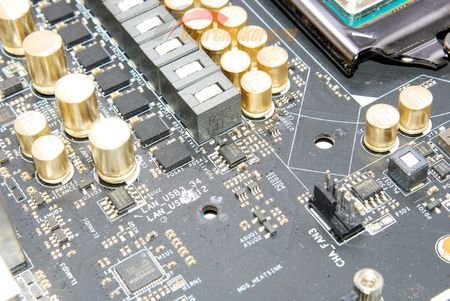

Оставшийся в самом низу «лишний» дроссель на самом деле является частью однофазного преобразователя питания, отвечающего за формирование напряжения VCCIO. Рядом с ним расположен и его ШИМ-контроллер.
Довольно старый (на моей памяти встречается на материнских платах уже года три минимум) Richtek RT8120B.
Правее, уже прямо под процессорным разъемом обнаруживается и последний, четвертый по счету преобразователь.
Также однофазный и работающий под управлением Richtek RT8120B, этот преобразователь отвечает за формирование напряжения VCCSA.
Общая схема выглядит следующим образом:

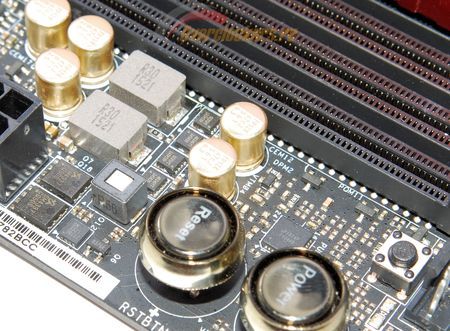

С питанием оперативной памяти все проще: две фазы под управлением uP1674P производства uPI Semiconductor (на официальном сайте и в целом в сети также не находится).
На каждую из фаз взято по два мосфета 4034GYT.

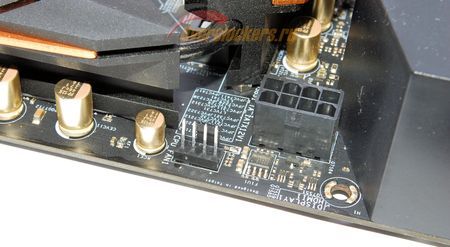

Отметим недостаток, связанный с разъемом дополнительного питания ATX, через который запитан процессор:
Защелка восьмиконтактного разъема дополнительного питания ATX, через которое получает питание преобразователь питания ЦП, развернута «наружу». В итоге можно столкнуться с ситуацией, когда эта злосчастная защелка будет упираться в боковую стенку корпуса или блока питания. Впрочем, с текущим расположением радиаторов системы охлаждения процессора вариантов у инженеров ASRock немного.
