Дизайн, прочая элементная база и особенности

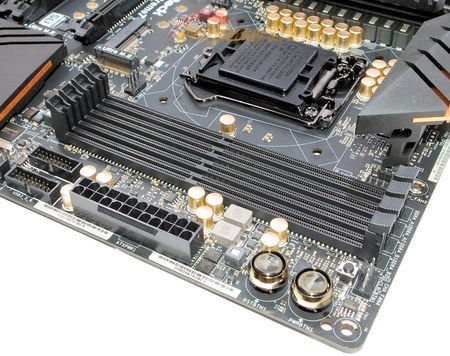

Установлено четыре слота памяти DDR4. Обещается поддержка частот до 3600 МГц, но стабильная работа гарантируется только до одной – 2133 МГц, все остальное сопровождается пометкой «OC» («Overclocked» – режим разгона).
Общий объем установленных модулей памяти не должен превышать 64 Гбайт.

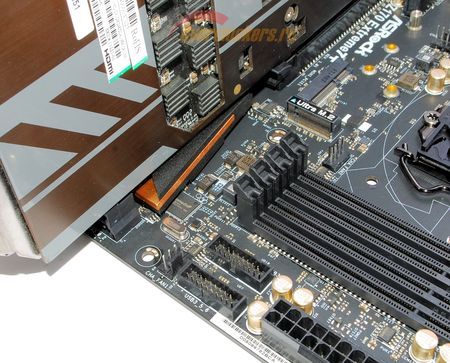

Слоты оснащены классическими сдвижными защелками только с одной стороны, с другой – неподвижные. Но это явно избыточно и скорее продиктовано маркетинговыми соображениями, нежели практическим смыслом: проблем с доступом не возникает даже при использовании длинномерной видеокарты с массивной упорной пластиной на тыловой стороне (как у Sapphire Toxic R9 280X на фото).
реклама
Мы видим здесь две колодки USB 3.0 (ныне USB 3.1 Gen1).

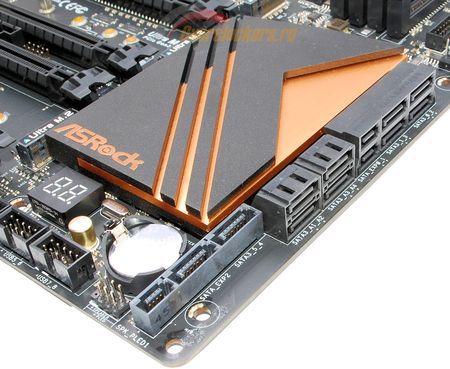

Возможности построения дисковой подсистемы, которыми обладает ASRock Z170 Extreme7+, способны немало удивить:
Четыре порта SATA 6 Гбит/с и три SATAe, которые обратно совместимы с SATA 6 Гбит/с. Таким образом, к материнской плате можно подключить до десяти накопителей с интерфейсом SATA.

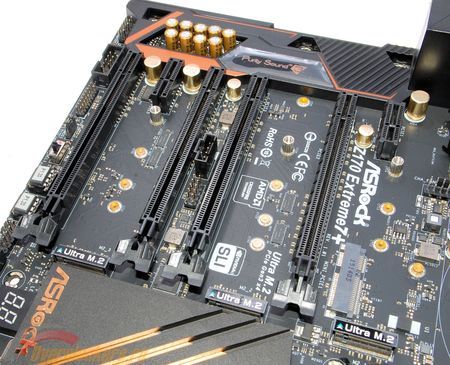

Но на этом возможности платы не исчерпываются: среди слотов PCI-Express расположены три M.2 NGFF:
реклама
В которых присутствует подключение как к SATA 6 Гбит/с, так и PCI-E. Intel Z170 поддерживает только шесть SATA 6 Гбит/с, недостающие четыре реализованы при помощи двух контроллеров ASMedia ASM1061, скрывающихся под радиатором набора системной логики.
Эти контроллеры с радиатором не контактируют, благо нагрев их невелик. В установке драйверов не нуждаются: в «Диспетчере оборудования» Windows (7, 8, 8.1, 10) отображаются как «стандартный контроллер AHCI» двумя отдельными строчками.

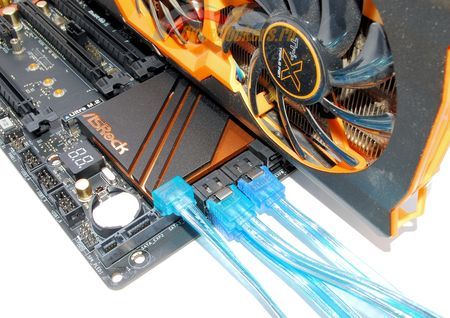

А теперь об ограничениях. Во-первых, при установке массивной видеокарты будет ограничен доступ к двум SATAe (добраться будет сложно, но с эксплуатацией проблем не возникнет), а вот нижний SATAe, ориентированный перпендикулярно к плоскости платы, однозначно будет мешаться в отношении нижнего PEG.
Во-вторых, в каждом из M.2 используются те же линии SATA и PCI-E, что и в SATAe – они связаны (M2_1 в паре с SATA_EXP0, M2_2 в паре с SATA_EXP1, M2_3 в паре с SATA_EXP2). И по неприятной традиции установка M.2 SATA SSD приводит к отключению сразу двух разъемов SATA (хотя сам SSD использует только один SATA). Итого: M.2 SATA – отключается SATA в SATAe; M.2 PCI-e – SATAe может использоваться только как два SATA.
Отметим, что два M.2 NGFF (первый и третий) рассчитаны на форм-факторы 2226, 2244, 2260 и 2280, а оставшийся допускает установку и 22110. К теме распределения линий PCI-E мы еще вернемся.

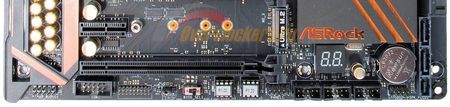

«Ни одного свободного миллиметра!» Похоже, именно этим лозунгом руководствовались инженеры ASRock, проектируя нижний край своего творения. Почему возникает такая мысль? Потому что тут есть даже COM-порт и даже все шесть USB 2.0/1.1 (хотя на правом краю платы уже есть колодки для четырех портов USB 3.0 против привычных двух).
Справа налево:
- Колодка для подключения системного динамика и светоиндикатора работы, над ней – батарейка;
- Три колодки USB 2.0/1.1 для подключения шести портов, а над ними – индикатор POST-кодов;
- Колодка для подключения элементов корпуса системного блока (кнопки включения и перезагрузки, светоиндикатора работы HDD);
- Две съемных микросхемы флеш-памяти BIOS;
- Кнопка переключения активной микросхемы флеш-памяти BIOS;
- Перемычка сброса настроек BIOS;
- Колодка для подключения модуля шифрования TPM;
- Колодка COM-порта;
- Колодка для подключения аудиоразъемов корпуса системного блока.

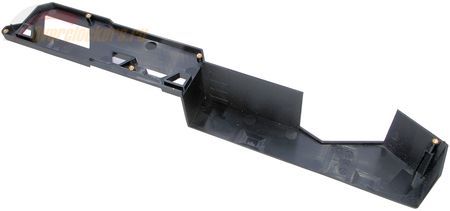

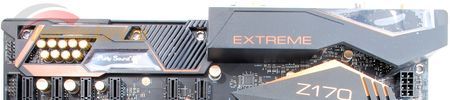

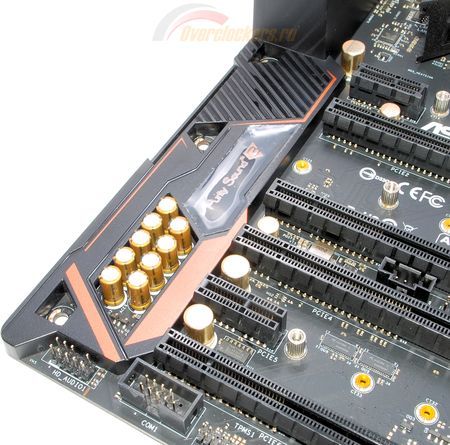

А вот левый край платы полностью накрыт специальным декоративным кожухом, попутно пролегающим и над колодками разъемов задней панели.
Но защитные функции он может выполнять ровно настолько, насколько на это способен пластик. Именно так: кожух выполнен из черного пластика.
реклама

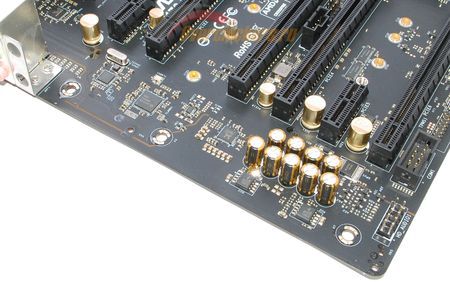

Под ним скрывается два гигабитных сетевых контроллера Intel (I219V и I211AT) и аудиотракт.

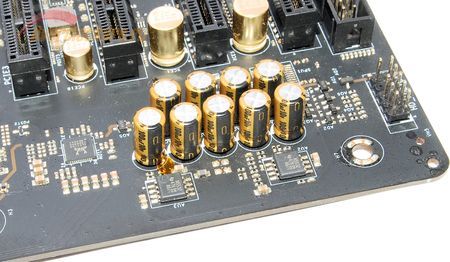

Аудиотракт – предмет отдельной гордости ASRock: применены модные японские конденсаторы на жидкостном электролите Nichicon, два операционных усилителя Texas Instruments NE5532. Вся схема позиционируется как отличное решение для требовательных к качеству звука пользователей.
В основе лежит довольно новый аудиоконтроллер Realtek ALC1150.

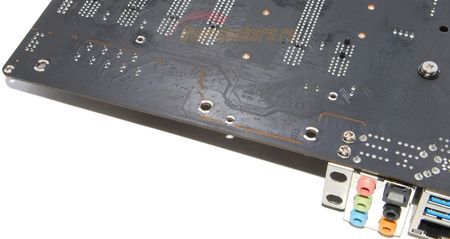

Кроме того, аудиотракт изолирован от остальной части платы участками пустого, лишенного токопроводящих слоев текстолита.
При этом изоляция очень фрагментарная, фактически ее можно считать номинальной. Также, к моему вящему удивлению, здесь нет никакой подсветки. Материнская плата топ-класса, продвинутый аудиотракт и… В общем, необычно.
