Задняя интерфейсная панель
Отметим еще раз тот факт, что задняя панель накрыта сверху пластиковым кожухом. Эксплуатации она не мешает. Равно как и не помогает.
Как и MSI, ASRock не готова расстаться с PS/2. Разъему уже больше четверти века, но этот старичок оказался лучше новомодного USB во всех реинкарнациях.
Итак:
- Один PS/2 для подключения мыши и клавиатуры и два USB 2.0/1.1;
- Один DVI-D, один DisplayPort и один HDMI;
- Два USB 3.1 (Gen2) Type-A (обратно совместим с прошлыми версиями USB) и Type-C;
- Один сетевой порт RJ-45 и два USB 3.0 (по новому – USB 3.1 Gen1)/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 3.0 (по новому – USB 3.1 Gen1)/2.0/1.1;
- Блок аудиоразъемов;
- Крепление антенн Wi-Fi.
реклама

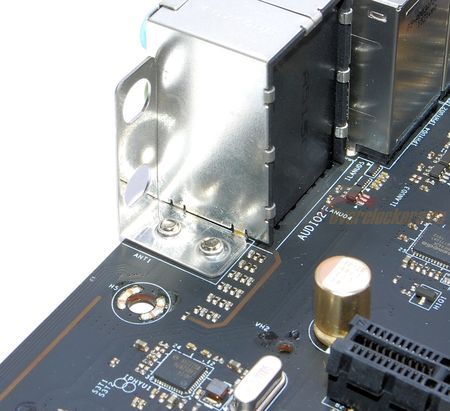

Да-да, помимо всего прочего, здесь предусмотрено посадочное место под антенны Wi-Fi. Чтобы добраться до него, необходимо снять пластиковый кожух.
Увы, самого контроллера в комплекте ASRock Z170 Extreme7+ нет – его необходимо докупать самостоятельно. Зато оный можно приобрести в виде компактной платы Mini-PCIе, а не полноразмерной PCI-e – соответствующий разъем размещен в центре материнской платы.
Не обошлось без досадных сюрпризов: инженеры ASRock не предусмотрели в пластиковом кожухе никаких проемов для пропуска проводов от антенны. Их придется тянуть «огородами» – через верхний вентиляционный проем в кожухе:
Хватит ли длины проводов – вот в чем вопрос. Мне – не хватило (для «примерки» был взят контроллер Wi-Fi от протестированной когда-то материнской платы Zotac Z77-ITX WiFi). Пришлось пропустить провода под кожухом, зажав их между пластиком и поверхностью платы.
Дилемма: либо не затягивать крепежные винты кожуха до упора, либо рисковать тем, что пластиковый кожух может в один прекрасный момент треснуть от перекоса, вызванного проводами антенн Wi-Fi.
реклама

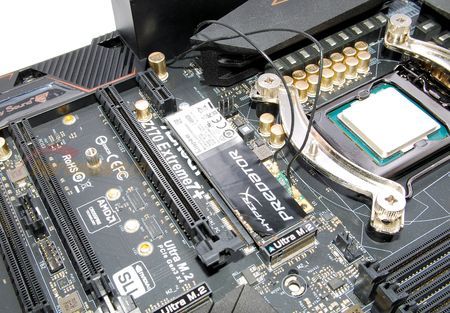

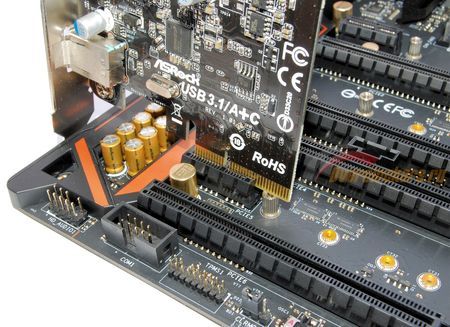

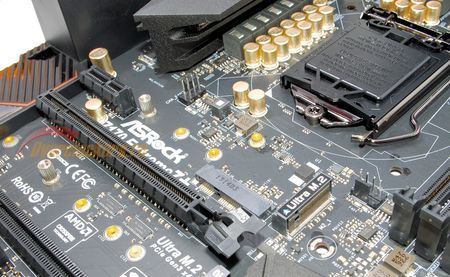

При этом задействование слота Mini-PCIe не приведет к конфликту со слотом M.2 NGFF – оба они прекрасно уживаются с точки зрения габаритов.
Остается лишь вопрос с нагревом при интенсивной эксплуатации: очень модный сейчас SSD-накопитель Samsung SM951, по отзывам, холодным нравом под серьезными нагрузками не отличается, а тут еще плотное соседство с Wi-Fi и видеокартой. Правда, с Kingston HyperX Predator проблем не наблюдалось.

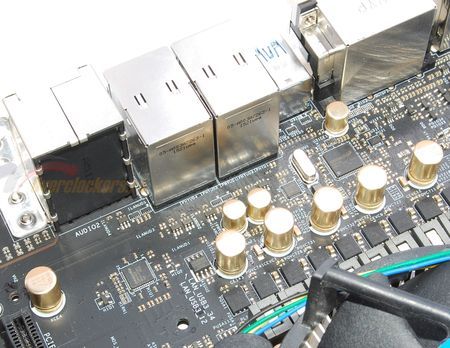

Возясь со снятием и обратной установкой пластикового кожуха, а также прокладкой проводов антенн Wi-Fi, мы найдем за задней панелью контроллер ASMedia ASM1142.
Именно он обеспечивает работу двух портов USB 3.1 Gen2. К набору системной логики контроллер подключен одной линией PCI-E 3.0 и его максимальная пропускная способность не превышает 800-850 Мбайт в секунду.
В Windows 10 этот контроллер опознается автоматически (хотя никто не мешает самостоятельно поставить и более новую версию драйвера ASMedia), а вот в Windows 7 – только ручная установка (Win 8 и 8.1 не проверялись).
Для особо внимательных, озадачившихся наличием еще одного контроллера ASMedia: ASM1442K отвечает за подачу видеосигнала на разъемы DVI и HDMI от встроенного графического ядра процессора.
Слоты расширения, линии PCI-Express
Итак, на ASRock Z170 Extreme7+ установлено:
- Один PEG (маркировка PCI_E2) – PCI-Express 3.0 x16;
- Один PEG (маркировка PCI_E4) – PCI-Express 3.0 х8;
- Один PEG (маркировка PCI_E6) – PCI-Express 3.0 x4.
Эти слоты подключены к процессору и делят 16 выделяемых им линий PCI-Express 3.0. При задействовании PCI_E4 (и пустом PCI_E6) слот PCI_E2 переключается в режим х8, задействование PCI_E6 переводит PCI_E2 в режим х8, а PCI_E4 – в режим x4. Переключение обеспечивают шесть микросхем-свитчей HD3SS3415 производства Texas Instruments.
Поддерживается построение тандемов видеокарт AMD CrossFire и Nvidia SLI, причем можно задействовать и PCI_E3, который использует четыре линии PCI-E от набора системной логики Intel Z170 (по отзывам, Nvidia блокирует режим SLI для слотов с режимом работы x4 и менее).
реклама
Остальные разъемы, а также дополнительные контроллеры, используют 20 линий PCI-Express 3.0 от набора системной логики Intel Z170 (не мучайтесь с подсчетом по списку – число все равно не совпадет):
- Два PEG (маркировка PCI_E3 и PCI_E6) – PCI-Express 3.0 x4;
- Один PCI-Express 2.0 x1 (маркировка PCI_E1);
- Один PCI-Express 3.0 x1 (маркировка PCI_E5; в характеристиках он называется «Flexible»);
- Один Mini-PCI-e x1;

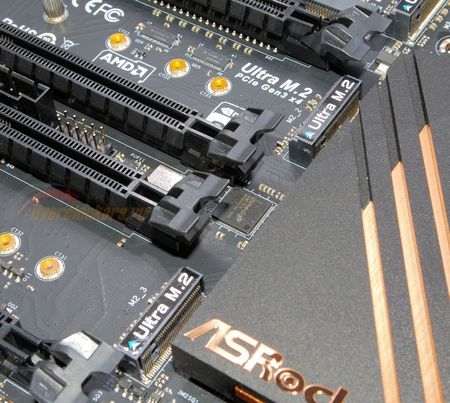

- Три M.2 NGFF – PCI-Express 3.0 x4 каждый;
- Три SATAe – PCI-Express 3.0 x4 каждый.
- Контроллер ASMedia ASM1142 – PCI-Express 3.0 х1 (либо 2.0 х2, но здесь это маловероятно);
- Два контроллера ASMedia ASM1061 – PCI-Express 2.0 x1 каждый;
- Контроллеры Intel I219-V и Intel I211-AT – PCI-Express 2.0 x1 каждый.
Попутно на плате установлен контроллер-разветвитель ASMedia ASM1187e, преобразующий одну линию PCI-Express 3.0 в семь линий PCI-Express 2.0.
Список сверхдлинный и, разумеется, так просто он не реализуется. Можно долго и нудно объяснять на словах, но нагляднее бы все это выглядело на схеме. Однако составители документации по материнской плате ASRock Z170 Extreme7+ не поставили перед собой такой задачи.

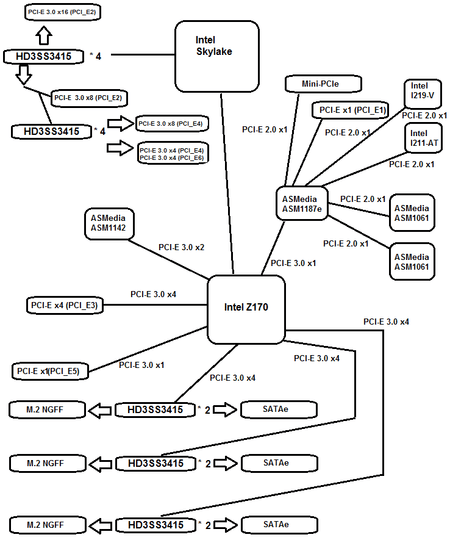

Пришлось вооружаться несколькими видеокартами и контроллерами с интерфейсом PCI-Express и самостоятельно прояснять картину. Символ стрелки обозначает «или».
Схема наглядно показывает «узкое» место: два сетевых контроллера, два SATA 6 Гбит/с-контроллера (четыре порта), один слот PCI-E x1 и один слот Mini-PCIe – все это оказалось завязанным на пропускную способность одной линии PCI-Express 3.0, да еще и через микросхему-разветвитель.
Из-за отсутствия соответствующего тестового оборудования и методики сложно судить, каковы величины дополнительно возникающих задержек, но они однозначно есть (хотя на практике увидеть их сложно). К тому же могут возникать специфические проблемы совместимости с контроллерами, подключаемыми к верхнему PCI-E x1 и Mini-PCIe.

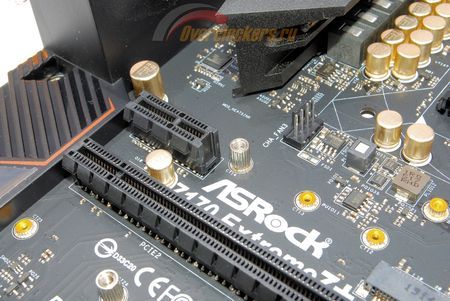

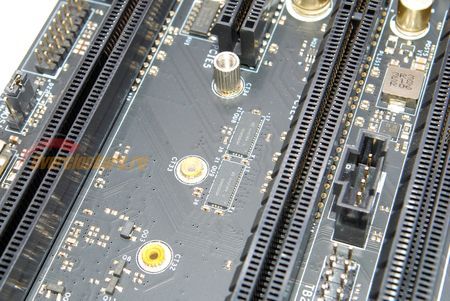

Один из двух слотов PCI-Express x1 (нижний; маркировка PCI_E5) открытый, однако чтобы воспользоваться этой возможностью, придется переставлять винтовую опору M.2.
Зато для верхнего PCI-Express x1, где ничто не мешается, инженеры ASRock взяли закрытый слот.
Напомним, он – PCI-Express 2.0 и подключен к набору системной логики через микросхему-разветвитель ASMedia.
Теперь перейдем к диагностическим средствам и подсистеме BIOS – тут тоже есть некоторые тонкости.
Аппаратная составляющая BIOS, кнопки управления, POST-кодер, тактовый генератор, I/O
Если MSI, как мы уже знаем, последовала примеру ASUS и взяла на вооружение возможность перепрошивки микрокода BIOS без установки процессора и оперативной памяти, то ASRock этого делать не стала.
В итоге получаем минимальный классический вариант:
Две съемных микросхемы BIOS (поверх которых наклеены наклейки с указанием заводских версий прошивок, зашитых в них), переключатель, активирующий нужную микросхему, светоиндикаторы над микросхемами, сигнализирующие о том, какая микросхема активна на данный момент (свечение – только в момент включения и перезагрузки системы), и перемычка для сброса настроек.
Перемычка сброса настроек, как мы видим, обычная, с перестановкой замыкающего «джампера». С учетом не слишком удобного расположения перемычки, с эксплуатационной точки зрения решение спорное. Впрочем, сильно огорчаться не следует: в верхнем правом углу платы, под разъемом для вентилятора, мы найдем кнопку сброса настроек:

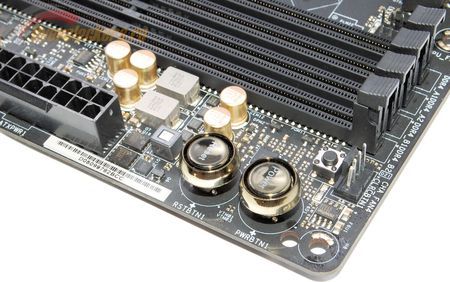

Тут же, рядом, расположены крупные кнопки включения питания (Power) и экстренной перезагрузки (Reset). Они оснащены подсветкой красного цвета, но светятся только в момент старта системы, тогда как при запущенной операционной системе и в выключенном, но подключенном к сети состоянии, подсветка не работает.

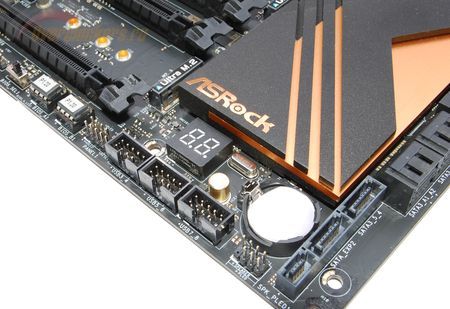

Под радиатором, отвечающим за отвод тепла от набора системной логики, мы обнаружим индикатор POST-кодов и батарейку.
Отметим, что индикатор POST-кодов обладает подсветкой красного цвета и работает только в момент запуска или перезагрузки системы, на работающей системе он отключается.

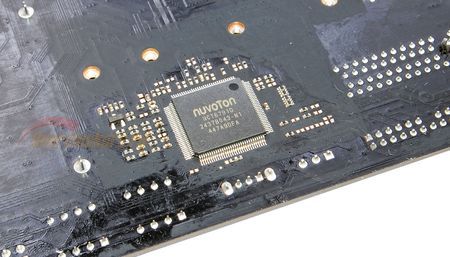

Микросхему I/O инженеры ASRock почему-то поместили на обратную сторону материнской платы – на нижний ее край.
Nuvoton NCT6791D отвечает за регулировку оборотов вентиляторов, мониторинг температур и напряжений, работу разъема PS/2 и ряд других функций.

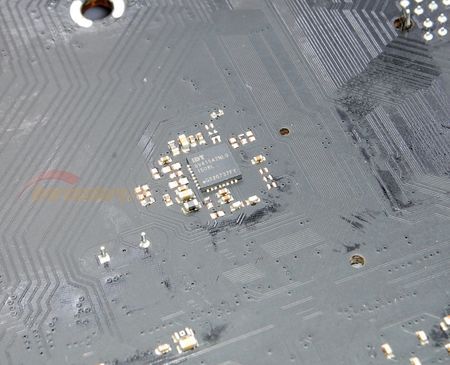

На обратную же сторону платы угодила и одна из самых отличительных черт платформы Intel Skylake LGA 1151 – независимый тактовый генератор IDT 6V41516NLG, позволяющий осуществлять разгон системы без привязки к частотам DMI, SATA и PCI-E.
Специальных контактных площадок-точек для замера напряжений на плате нет.
реклама
