Обзор и тестирование SSD M.2 NGFF 120 Гбайт: Intel 530 и Intel 535 (страница 2)
реклама
Стабильность скоростных характеристик
С помощью CrystalDiskMark (64bit) 3.0.1 в режиме случайных данных производится замер производительности четыре раза:
- Изначальное состояние нового накопителя («нулевое» состояние);
- После проведения всего цикла тестов происходит заполнение диска пользовательскими данными из следующего раздела статьи (с файлами word, фотоснимками, аудио- и видеозаписями), таким образом, чтобы суммарный объем записанных данных был не менее трехкратного общего объема накопителя;
- Тридцатиминутный простой, в течение которого не производится каких-либо операций с SSD – для работы фоновых функций накопителя по уборке «мусора»;
- Выполнение команды TRIM силами операционной системы.
В заключение запускается Disk Benchmark из состава AIDA64 (режим «Write», размер блока установлен равным 1 Мбайт) – данный тест производит линейную запись всего объема носителя, попутно выводя информацию о процессе записи в виде удобного графика.
реклама
Потеря части уровня производительности после интенсивных нагрузок на накопитель, построенный на флеш-памяти – явление ничуть не удивляющее, хотя часть производителей смогла решить эту проблему. Через некоторое время (как правило, достаточно лишь нескольких минут) после простоя большинство современных SSD восстанавливаются, и на этом фоне платформа SandForce смотрится этаким древним атавизмом: производительность восстанавливается, но далеко не полностью. Впрочем, SF-2281 фактически уже больше пяти лет (учитывая дебют в феврале 2011 года и то, что разработки велись задолго до этого), и его сложно отнести к флагманским решениям (хотя когда-то он позиционировался именно таким).
Если же просто сравнивать Intel 530 и Intel 535 между собой, то можно отметить, что последний обеспечивает более высокий уровень производительности в «устоявшемся» состоянии. А из-за редкости памяти Hynix на рынке розничных накопителей пока сложно судить, она ли стала причиной улучшенных характеристик новинки.
В дополнение проведем еще один тест, более сложный, но в то же время более подробный. Хотя для рядового пользователя практически бесполезный, ибо он имитирует работу накопителя в условиях серверной нагрузки (непрерывная случайная запись с большой глубиной очереди запросов) при отсутствии TRIM. Именно так, к примеру, работают базы данных: создается один или энное число больших файлов, внутри которых выполняются операции чтения/записи, генерации команды TRIM при этом не происходит.
Имитируем эту ситуацию с помощью Iometer – специального программного теста. На накопитель осуществляется непрерывная запись несжимаемых данных случайным доступом блоками размером 4 Кбайт с глубиной очереди запросов 32. Тест продолжается в течение двух часов (7 200 секунд), при этом предварительно выполнена команда Secure Erase, что позволяет нам увидеть возможности подопытного, как в «чистом», так и в «использованном» состояниях.

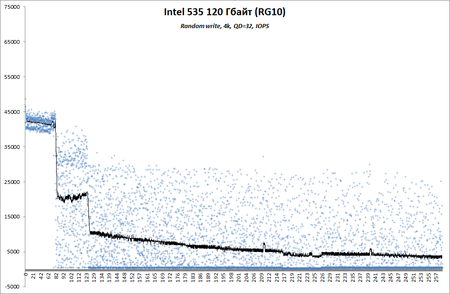

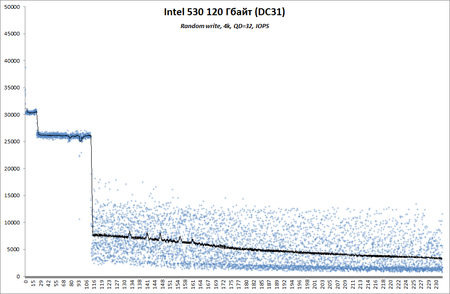

На графике в виде точек отмечены результаты измерений производительности, снимаемые каждую секунду. Черная линия – тренд, показывающий среднюю производительность в течение 30 секунд.
Интересное явление стало наблюдаться у моделей на платформе SandForce в последнее время: похоже, разработчики внедрили в микрокод контроллера алгоритмы ускоренной записи, уже знакомые нам по SSD производства OCZ, Samsung, Toshiba, и в последнее время – Micron.
реклама
При этом налицо различные реализации оного, что мы видим на примере Intel 530 и Intel 535: в первом случае на повышенной скорости пишется лишь четверть объема, во втором – половина.
Еще раз подчеркнем: тест специфический, и его результаты важны для тех, кто нацелен на интенсивную эксплуатацию, а «дальняя» часть графика (после «провала») – это еще и отсутствие команды TRIM. Рядовой пользователь, как правило, пишет за раз небольшие объемы, а отсутствие TRIM и вовсе встречается редко.
Кстати, разработчики микрокодов, внедрив такой алгоритм, так и не реализовали другой – задействование резерва для поддержания высокого быстродействия в отсутствие TRIM.
Технические характеристики
Сводная таблица спецификаций всех участников данного тестирования.
Тестовый стенд и ПО
Отнюдь не во всех «десктопных» материнских платах реализована поддержка команды DIPM, переводящей накопитель в режим «глубокого сна», в результате чего его энергопотребление падает до крайне низких значений. В относительных величинах разница может впечатлять: до пяти-семи раз, однако в фактическом отношении речь идет о значениях около одного ватта и менее. Последнее для обычного настольного ПК не играет никакой роли.
Но в то же время твердотельные накопители часто ставят в ноутбуки, и вопрос поддержки этой команды в конкретных моделях интересует пользователей во вполне практическом свете: режим DevSleep, в который переходит SSD с активной поддержкой DIPM, позволяет добавить к автономной работе лишних пять-десять минут, что иногда бывает критичным.
В процессе тестирования используются две материнских платы: Gigabyte GA-Z77-DS3H, не поддерживающая DIPM, и Zotac Z77-ITX WiFi (Z77ITX-A-E), где необходимая поддержка реализована. Это оказалось несколько проще, чем искать системную плату с нужными характеристиками «в одном»: тестирование только на одной модели Zotac оказалось нецелесообразно из-за того, что она в ряде тестов (например, на время доступа) демонстрирует несколько более низкий уровень производительности SATA-контроллера, нежели обычные платы на Intel Z77.
А во избежание повреждения процессорного сокета материнской платы (как известно, процессорный разъем типа LGA довольно хрупок и рассчитан на достаточно ограниченное число переустановок ЦП) было решено собрать две практически полноценных тестовых конфигурации: материнские платы прямо в сборе с процессором, оперативной памятью и прочим просто переставляются на стенде по мере необходимости. Общим остался только блок питания – Corsair HX750W мощностью 750 Ватт.
И в довершение удобства эксплуатации тестовых конфигураций даже системные накопители использованы форм-фактора mSATA и установлены в соответствующие посадочные места на материнских платах, благо они предусмотрены на обеих.
Конфигурация №1: тестирование работоспособности DIPM

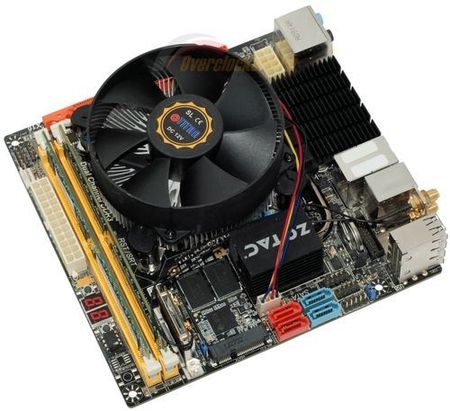

- Материнская плата: Zotac Z77-ITX WiFi (Z77ITX-A-E);
- Процессор: Intel Celeron G1610 «Ivy Bridge» 2.6 ГГц (штатный режим);
- Система охлаждения: Titan;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: интегрированное в центральный процессор видеоядро Intel HD Graphics 2500;
- Оперативная память: 2 х 2 Гбайт Crucial DDR3-1333 (9-9-9-24), работающая на частоте 1600 МГц с таймингами 9-9-9-24-1T;
- Дисковая подсистема:
- SSD KingSpec mSATA.6i 64 Гбайт (mSATA; JMicron JMF606 + 20 нм MLC 64 Гбит SyncNAND Intel, SVN474) установлен в mSATA2 – для операционной системы и тестовых приложений;
- Испытуемый накопитель подключался к порту SATA 6 Гбит/с на материнской плате посредством специального адаптера M.2>SATA, режим AHCI включен;
- Блок питания: Corsair HX750W, 750 Ватт;
- Корпус: открытый стенд.
Конфигурация №2: тестирование производительности
реклама

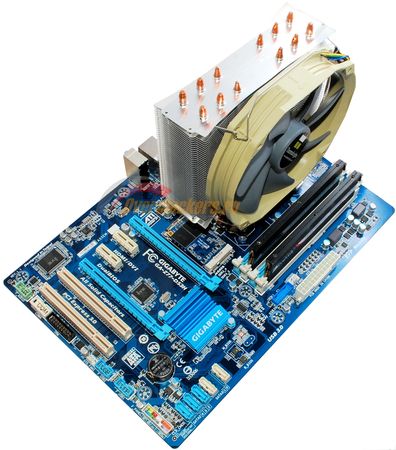

- Материнская плата: Gigabyte GA-Z77-DS3H rev. 1.1 (BIOS версии F9);
- Процессор: Intel Core i5-2500K «Sandy Bridge» 3.3 ГГц с разгоном до 4500 МГц при напряжении VCore 1.33 В (Turbo Boost отключен);
- Система охлаждения: Thermalright True Spirit 140 Power;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: интегрированное в центральный процессор видеоядро Intel HD Graphics 2500;
- Оперативная память: 2 х 2 Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающая на частоте 1866 МГц с таймингами 8-8-8-24-1T;
- Дисковая подсистема:
- SSD KingFast F8M 128 Гбайт (mSATA; JMicron JMF667H + 20 нм MLC 128 Гбит SyncNAND Micron; KFJ09001) установлен в разъем mSATA2 материнской платы – для операционной системы и тестовых приложений;
- Испытуемый диск подключался к порту SATA 6 Гбит/с на материнской плате посредством специального адаптера M.2>SATA, режим AHCI включен;
- Блок питания: Corsair HX750W, 750 Ватт;
- Корпус: открытый стенд.
Ранее мы использовали на основном стенде Intel BOX, однако с недавних пор в набор замеров входит многочасовое тестирование с помощью iometer, а тут еще наступил летний период, в связи с чем стали возникать явления троттлинга из-за перегрева процессора и приходилось организовывать дополнительный обдув. Было принято решение перейти на эксплуатацию системы охлаждения Thermalright True Spirit 140 Power. Но, скорее всего, это временно: есть желание подобрать более компактную СО.
Программное обеспечение:
- Microsoft Windows 7 SP1 x64 со всеми текущими обновлениями;
- Драйверы набора контроллера SATA системной логики:
- Штатный драйвер msahci – для тестирования производительности;
- Intel Chipset Device Software 9.3.0.1026 и штатный драйвер msahci – тестирование работоспособности DIPM.
Глобальные настройки операционной системы:
- Отключены индексация и дефрагментация;
- Не установлен антивирус;
- Отключена служба System Restore;
- Отключен спящий режим, профиль электропитания – «высокая производительность», «отключать диски – никогда»;
- Файл подкачки отключен;
- Создание файловой системы стандартными средствами ОС Windows 7 одним разделом на весь объем носителя, файловая система NTFS, размер кластера – «стандартный», «сжатие файлов» отключено.
В качестве тестового программного обеспечения используются:
- Futuremark PCMark 7 (тестирование только носителя, стандартные настройки);
- AS SSD Benchmark версии 1.7.4739.38088 (тесты Copy-Benchmark ISO, Program и Game);
- CrystalDiskMark (64bit) версии 3.0.1 (стандартные настройки);
- Intel NAS Performance Toolkit 1.7.1 (стандартный набор тестов).
Операции с реальными файлами (все операции – в пределах тестируемого носителя):
- Копирование папки с фотографиями в формате jpeg, размер 1.52 Гбайт (1 634 455 894 байт), 423 файла;
- Копирование папки с HD-видео (AVC), размер папки 10.3 Гбайт (11 085 980 739 байт), 7 файлов;
- Копирование папки с музыкальными аудиозаписями в формате mp3, размер папки 1.51 Гбайт (1 631 352 647 байт), 479 файлов;
- Копирование папки с документами в формате doc, размер папки 1.50 Гбайт (1 614 504 324 байт), 555 файлов;
- Обработка контейнера mkv при помощи программы MKVToolnix 6.1.0 с удалением всех звуковых дорожек и субтитров (в качестве файла использовался доступный в сети короткометражный анимационный фильм Sintel, в виде файла размером 5.11 Гбайт);
- Архивация папки с фотографиями и папки с документами в один архив (архиватор 7Zip версии 9.20 x64, тип архива – 7z, без сжатия).
Для удобства замеров первые четыре операции осуществлялись с помощью утилиты TeraCopy версии 2.27, выдающей статистические данные по окончании процесса операции с файлами. Кроме того, программа не использует системный файловый кэш, отчего скорость копирования не зависит от внутренних настроек операционной системы и более агрессивного кэширования файлов, когда «проводник» Windows отчитался о завершении операции копирования, но на самом деле процесс еще не завершился.
Тестирование производительности
Тяжка судьба обозревателя, занятого серийным тестированием моделей SSD. Но не менее тяжела она у того, кто интересуется твердотельными накопителями на серьезной основе, а не по принципу «Ага, бренд! Заверните два!». Проблема заключается в том, что производители, пользуясь невысоким уровнем знаний некоторых пользователей, а также тем, что корпуса накопителей непрозрачные и опломбированы, могут под крышку своего продукта помещать что угодно. Да, сначала идет самое лучшее, затем же, когда пройдет волна обзоров и наберется некоторая масса положительных отзывов, в ход начинает идти что-то более дешевое. А иногда одна и та же модель изначально идет в различных вариациях. Кому-то из пользователей это без разницы, а кого-то – интересует вопрос, за что же он уплатил деньги?
Кто-то начинает тестировать свежекупленное устройство и затем сравнивать полученные результаты с теми, что он видит в обзорах. И могут возникать вполне закономерные вопросы: «А почему мой SSD показывает меньший/больший уровень производительности, чем в обзоре?» Да, причина разницы может крыться и в некорректно настроенном ПК (например, в фоне работают приложения вроде антивируса), не совсем удачном микрокоде BIOS материнской платы (пример выше – тестовая плата Zotac) и изначально невысоком уровне производительности системы. Например, контроллер SATA 6 Гбит/с в наборах системной логики AMD даже в самых новых A88X и A78 ненамного, но слабее, чем в уже не самом «свежем» Intel Z77.
А тут еще и игры производителей с начинкой твердотельных накопителей. Особенно вопрос разности устройства касается платформы SandForce: особенность ее такова, что в ней нет одной-двух-трех (и так далее, то есть ограниченного числа) конфигураций контроллера и флеш-памяти. Общее число конфигураций у этой платформы на сегодняшний день таково, что их нумерация уже преодолела значение в 33 000 (не опечатка, именно тридцать три тысячи). Как правило, бренды стараются внутри одной модели использовать наиболее близкие по производительности конфигурации, однако так бывает не всегда. Иногда случаются и казусы, как в прошлом обзоре.

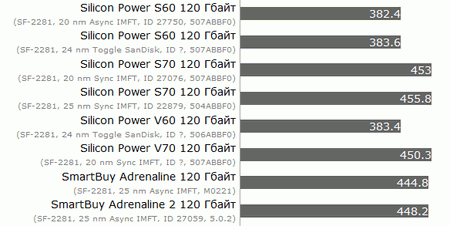

Разберем обновленные графики на примере. На данном графике присутствуют два Silicon Power S60 и два Silicon Power S70, а также формально они же, но в более толстом 9 мм корпусе V60 и V70. Вот здесь уже можно видеть наглядную разницу в их производительности.
В скобках указывается:
- Контроллер;
- Техпроцесс, режим работы памяти и ее производитель (в том случае, если производитель один, а упаковщик другой, то указывается «упаковщик/производитель», например, «Spectek/Micron»);
- Идентификатор конфигурации памяти и контроллера (актуально для SandForce);
- Версия микропрограммы, с которой проводилось тестирование.
В случае если какие-то данные отсутствуют или есть сомнения в достоверности (например, непонятен упаковщик микросхем памяти), стоит знак вопроса («?»). Это значит, что они мною не были зафиксированы или же были утеряны. В основном это касается идентификаторов SandForce – даже не предполагалось, что накопленная статистика постепенно разрастется до масштабов нескольких сотен моделей. И данные эти мы уже никогда не узнаем, ибо выловить ту же конфигурацию сложно, а спустя год-полтора – и вовсе невозможно.
