Обзор и тестирование материнской платы MSI X99S MPower

9 июля 2015, четверг 03:00

Оглавление

Вступление

Сейчас на рынке присутствует огромное количество различных платформ для создания компьютера под свои задачи, однако у энтузиастов выбор не такой уж и большой. Так, на данный момент остаются актуальны лишь две, причем обе – компании Intel. Это новая флагманская платформа LGA 2011-v3, представленная набором системной логики Intel X99, и, как ни странно – LGA 1150.

И пусть чипсет Intel Z97 обещает поддержку ЦП Broadwell, но их появления в рознице ждут уже не так сильно – все внимание переключено на Skylake. Уж там-то будет и новый сокет, и новая память, а может даже и прирост производительности в 10%. К тому же нас по-прежнему ждут максимум четыре ядра и восемь потоков. И это одна из причин того, что некоторые пользователи начинают активно осваивать платформу Intel LGA 2011-v3. Это объясняется хотя бы тем, что самый младший CPU там о шести ядрах, а также поддержкой нового типа памяти. Очевидно, следующий апгрейд можно отложить лет на пять. Правда, энтузиастов это не касается, в их случае компьютерное «железо» меняется как перчатки.

Но существует категория пользователей, которые выбирают хорошую модель под разгон – и не обязательно экстремальный, а просто для того, чтобы можно было без особых проблем поднять производительность системы. Топовые версии они отсеивают сразу и подбирают что-то попроще. Но, как это часто бывает, проще не значит хуже. Почему? Просто в самые дорогие решения производители стараются втиснуть все доступные на момент их выпуска фишки. А как может помочь разгону поддержка Wi-Fi, Bluetooth, USB 3.1 или Thunderbolt? Никак, поэтому можно смело подыскивать модель без излишеств, с необходимым набором инструментария и функциональных возможностей.

Как правило, у крупных компаний внутри модельного ряда есть несколько модификаций материнских плат, которые могут учесть любые капризы покупателя. В их число входит и фирма MSI. И поскольку речь идет о платформе Intel X99, то это MSI X99S XPower и X99S MPower. Первую мы уже рассматривали в одном из обзоров, теперь пришла очередь второй, которая как раз лишена различных излишеств и представляет вариант, предназначенный для разгона процессоров. Посмотрим, как она справится со своей задачей. На этом закончим с вводным словом и начнем обзор MSI X99S MPower.

450x315  30 KB

Упаковка и комплектация





Коробка крупная и, как всегда, достаточно привлекательная. Она выполнена в фирменном стиле компании, предназначенном для устройств, рассчитанных на разгон.

450x350  22 KB. Big one: 1000x778  70 KB

Это сочетание черных и желтых цветов, которые встречаются на упаковках моделей серий XPower, MPower, Lightning и Hawk. Точно такая же цветовая палитра присутствует и в оформлении самих продуктов.

450x355  32 KB. Big one: 1000x789  114 KB

Из-за глянцевой поверхности упаковки и металлизированной верхней пленки желтый цвет выглядит золотистым, а на самой коробке присутствуют отражения.

450x342  23 KB. Big one: 1000x759  89 KB

В остальном все стандартно. Логотипы производителя и компании Intel, наименование модели внутри буквы «M», значок «OC Series», который можно встретить лишь на устройствах, позиционируемых для разгона.

Поскольку это не самая дорогая модель, то и упаковка здесь выполнена без излишеств, вроде откидных крышек с прозрачными пластиковыми окошками под ними. Тем не менее, с изображением системной платы можно ознакомиться благодаря картинке на обратной стороне коробки.

450x347  43 KB. Big one: 1000x772  166 KB

Кроме того, тут можно обнаружить уже знакомые нам значки. А также рассказ об испытаниях и тестах, которые проводятся с данными материнскими платами. Разумеется, речь идет не о конкретном экземпляре, а скорее всего о каком-либо отдельно взятом образце из партии.





Из нового можно отметить несколько информационных вставок. Среди них – описание подсистемы питания XTreme Power с двенадцатью фазами, окошко XTreme Multi GPU, где заявляется поддержка мультиграфических технологий Quad SLI и Quad CrossFire. Хотя, судя по расположению разъемов на картинке, речь, видимо, идет об установке двух видеокарт с двумя GPU. Под ними располагается вставка XTreme Data Transfer, в которой упоминается о новом интерфейсе M.2 x4 Gen3 с теоретической пропускной способностью в 32 Гбит/с и поддержке нового типа памяти DDR4 (причем на частотах вплоть до 3333 МГц в режиме разгона).

А справа от изображения платы находится еще одна вставка ОС Essentials, где перечислен весь вспомогательный инструментарий для разгона. Ниже располагаются схематичное изображение разъемов задней панели, таблица со спецификацией, а также группа эмблем, обозначающих поддержку фирменных технологий.

Пора заглянуть внутрь.

450x233  24 KB. Big one: 1000x518  90 KB

Сверху сразу же можно обнаружить материнскую плату, которая упакована в антистатический пакет и лежит в черном картонном лотке. После его изъятия мы можем увидеть специальную нишу, где разместился комплект поставки.

450x233  17 KB. Big one: 1000x517  63 KB

Среди информационных носителей можно обнаружить следующее.

200x102  5 KB. Big one: 1000x509  55 KB 200x102  6 KB. Big one: 1000x509  73 KB 200x102  5 KB. Big one: 1000x509  58 KB
  • User Guide (руководство пользователя);
  • Software and Application User Guide (инструкция по установке программного обеспечения);
  • Overclocking Guide (руководство по разгону);
  • Вешалка на дверь с фирменной символикой;
  • Плакат с материнской платой;
  • DVD диск с драйверами и ПО для различных ОС;
  • Инструкция по установке;
  • Комплект наклеек на кабели.

Кстати, развернутый плакат с героем обзора выглядит следующим образом.

450x199  20 KB. Big one: 1000x442  81 KB





Кроме изображения самого устройства, здесь есть подписи к разъемам, слотам и интерфейсам.

Вот такие аксессуары входят в комплект поставки.

450x248  23 KB. Big one: 1000x551  81 KB
  • Шесть кабелей SATA 6 Гбит/с;
  • Два гибких мостика SLI разной длины;
  • Комплект коннекторов для облегчения установки;
  • Наклейка на корпус;
  • Заглушка на заднюю панель.

В целом комплектацию можно назвать нормальной. С одной стороны, отсутствуют разного рода излишества, с другой – есть все самое необходимое.

Можно сожалеть лишь о том, что никакого дополнительного оборудования для разгона или мониторинга не предусмотрено. Но опять же это сказалось бы на цене модели в большую сторону.

Дизайн и особенности платы

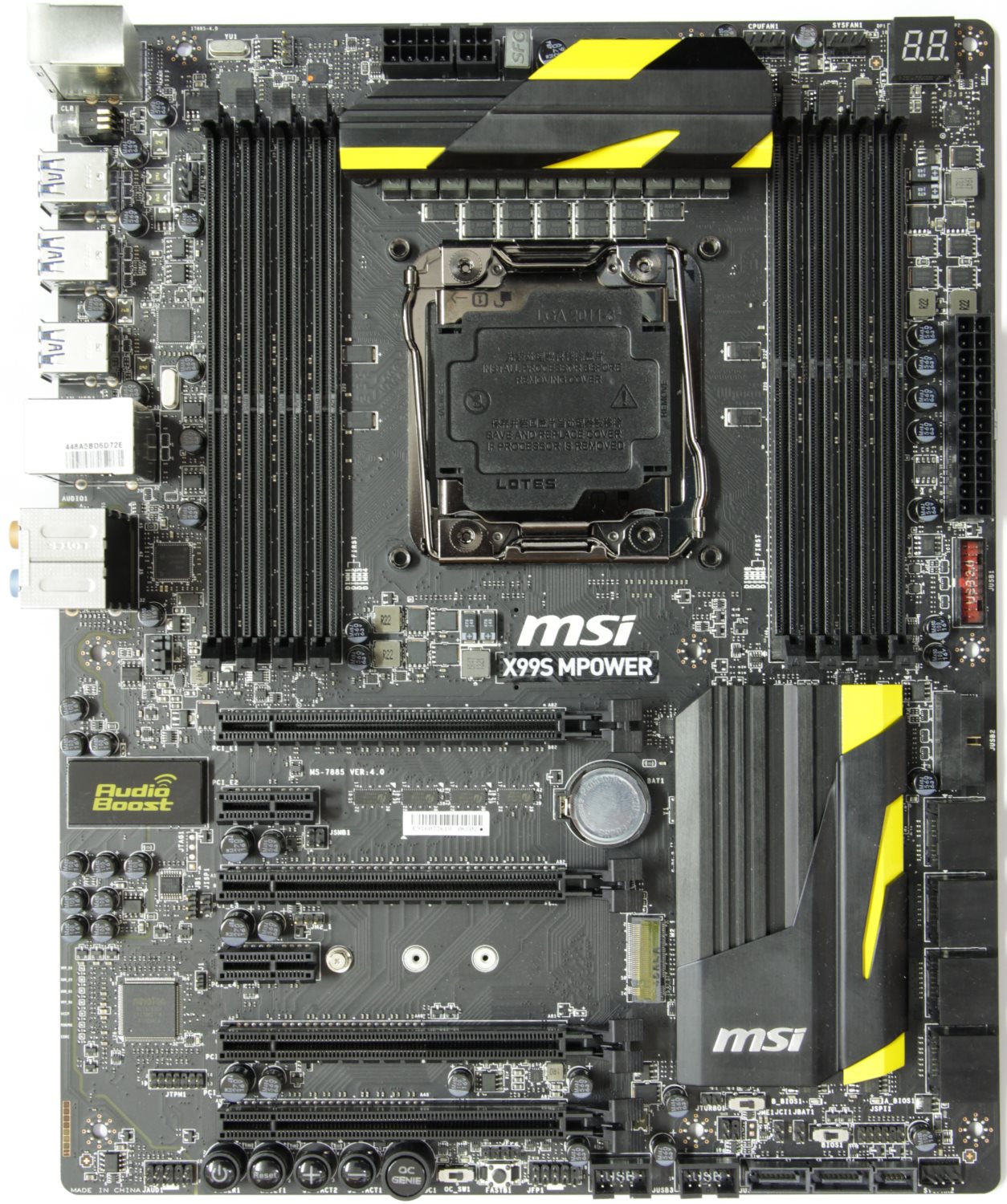

Для решений данного класса габариты MSI X99S MPower средние. Она состоит из восьми слоев металлизации, а ее размеры составляют 305 х 244 мм, что соответствует стандарту ATX.

450x375  35 KB. Big one: 1500x1249  255 KB

Обычно системные платы, предназначенные для разгона процессоров на платформе Intel LGA 2011-v3, чаще попадаются стандарта EATX. Поэтому рассматриваемую модель можно даже назвать компактной, при том, что здесь присутствуют все восемь слотов под память.

450x342  32 KB. Big one: 1500x1139  222 KB





Последнее поколение материнских плат MSI выглядит особенно симпатично. Представители компании и не скрывают, что много усилий прикладывают к созданию неповторимого фирменного дизайна. И сейчас уже легко можно отличить платы трех основных групп: обычные, Gaming и серия OC. Как правило, в оформлении первых присутствует синий цвет, во вторых – традиционно красный, а в последних – желтый. Разве что здесь этого желтого очень мало, и вся плата практически полностью черная, включая все слоты и разъемы.

Спереди различных элементов достаточно много, поэтому часть их распаяна с обратной стороны печатной платы.

450x320  30 KB. Big one: 1500x1068  203 KB

Первое, что ощущаешь, когда берешь плату в руки – качество изготовления. Все распаяно ровно, аккуратно и красиво, да и вообще модель смотрится дороже, чем стоит. Возможно, такой эффект создается из-за матовой поверхности.

376x450  52 KB. Big one: 1254x1500  423 KB

Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8+4.

450x153  19 KB. Big one: 1000x339  70 KB

450x153  17 KB. Big one: 1000x339  62 KB

Подобное сочетание разъемов не должно удивлять, поскольку рассматриваемая плата все-таки предназначена для разгона, и питание должно обеспечиваться на высшем уровне, иначе его будет просто недостаточно.

Здесь следует напомнить, что теперь топовый процессор обзавелся дополнительными двумя ядрами, и соответственно его энергопотребление в разгоне будет выше. Поэтому при покупке подобной платы следует позаботиться не только о просторном корпусе, но и о качественном, мощном блоке питания.
