Обзор и тестирование материнской платы MSI X99S MPower (страница 3)
реклама
Рядом распаяна микросхема операционного усилителя звукового кодека. Это Texas Instruments OPA1652.

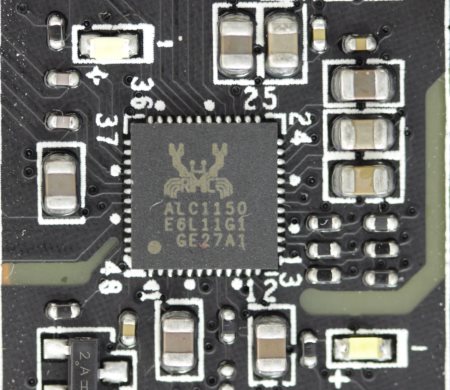

Всего таких микросхем две. Выше находится сам звуковой кодек, который закрыт декоративной крышкой с надписью Audio Boost. На самом деле под ней скрывается давно знакомая нам микросхема Realtek ALC1150.
В полном согласии с новой модой вся звуковая часть здесь отделена от основной материнской платы полоской толщиной в 1 мм, где отсутствуют слои металлизации. И, конечно же, с обратной стороны находятся светодиоды с желтым свечением.
реклама

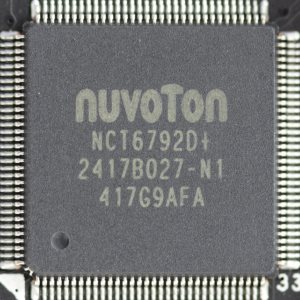

Правее микросхемы звукового кодека, по ту сторону границы, размещен разъем для подключения TPM модуля, а также контроллер ввода/вывода и системного мониторинга Nuvoton NCT6792D.

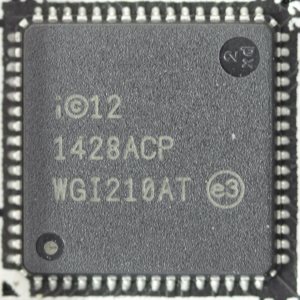

За разъемами задней панели можно обнаружить микросхему гигабитного сетевого контроллера Intel I210AT.
В правом верхнем углу находится двойной семисегментный блок индикации POST-кодов загрузки и инициализации.

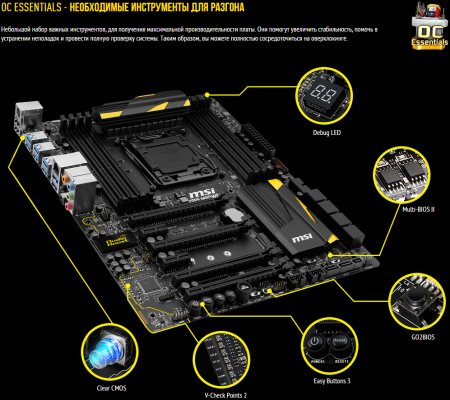

Но это еще не все. На материнской плате предусмотрены точки для замера напряжений на компонентах, как и полагается любой плате, предназначенной для разгона. Однако расположены они так заметно, что обнаружил я их только в описании устройства на сайте.
реклама
Во-первых, я не ожидал обнаружить их там, а во-вторых, после установки видеокарты ими и попользоваться толком-то нельзя. Поэтому можно смириться с мыслью, что их просто нет.

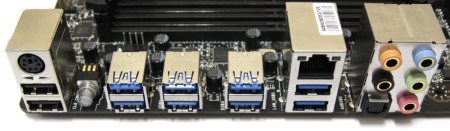

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Восемь разъемов USB 3.0;
- Один гигабитный сетевой разъем RJ-45;
- Кнопка сброса настроек ClrCMOS;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
Технические характеристики MSI X99S MPower
Поддерживаемые процессоры | Intel Core i7 в исполнении Socket 2011-v3 |
Системная шина, частота | DMI 2.0х4 (20 х 4 Гбит/с) |
Системная логика | Intel X99 |
Оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 / (2400 / 2666 / 2800 / 2933 / 3333 (разгон)) МГц |
Слоты расширения | 4 - PCI-e x16 Gen3 2 - PCI-e x1 Gen2 |
Поддержка Multi-GPU | SLI, 3-WAY SLI, 4-WAY SLI, CrossFireX, Quad CrossFire. |
Поддержка SATA/RAID | 10x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 1х SATA Express (Intel X99); 1x PCI-e M.2 x4 Gen3 порт – 1x PCI-e x4 Gen3 (поддержка M.2 SATA, поддержка M.2 PCI-e); |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Intel I210AT |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2 + 4x USB 2.0 (Intel X99) |
USB 3.0 | 2 + 4x USB 3.0 (Intel X99) 2 x USB 3.0 (ASMedia ASM1042) 4 x USB 3.0 (VLI VL805-Q6) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6792D |
Питание материнской платы | ATX 24-pin, 8+4pin ATX 12V |
Разъемы и кнопки задней панели | 1 х PS/2 2 x USB 2.0/1.1 8 х USB 3.0 1 x RJ45 5 x 3.5 мм Jack 1 х Optical S/PDIF Out 1 x ClrCMOS |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
На данной материнской плате применен фирменный интерфейс Click BIOS 4. Мы уже не раз могли встречать его на других моделях компании. Основное отличие этой версии заключается в оформлении. Традиционно в линейке OC Series используется черно-желтая палитра, а в серии Gaming черно-красная. Вот по сути и все основные отличия.
Про меню настроек можно говорить бесконечно долго, поэтому лучше один раз увидеть все своими глазами в прилагаемом ролике.
Что касается работы в BIOS, то все настройки осуществляются легко и просто. Лично у меня не возникло никаких сложностей с достижением максимальных возможностей процессора на воздухе, но об этом чуть ниже.
Тестовый стенд
Тестирование материнской платы MSI X99S MPower проводилось в составе следующей конфигурации:
- Материнская плата: MSI X99S MPower, версия BIOS M.6;
- Процессор: Intel Core i7-5960X (3000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 4 x 4 Гбайта DDR4 3000, G.Skill;
- Видеокарта: IBM Nvidia Quadro K6000 12 Гбайт (797 / 902 / 6008 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 PRO 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution, 850 Вт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон

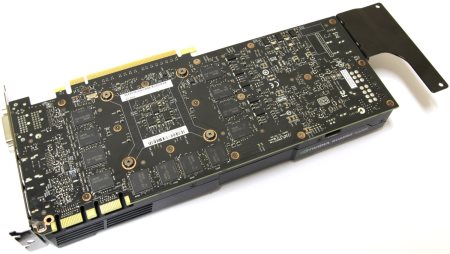

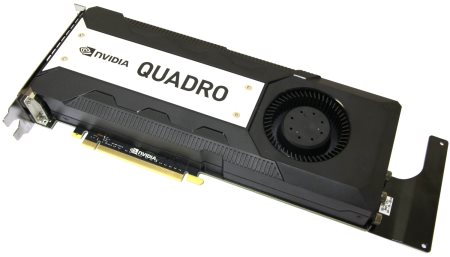

Да, сегодня ради разнообразия была выбрана модель Nvidia Quadro K6000, которая является профессиональным графическим ускорителем. Ранее я уже не раз упоминал, что платформа Intel LGA 2011-v3 может пригодиться и для профессионалов, и сейчас мы посмотрим, что из этого получилось.
Стоит отметить, что версия Quadro M6000 на момент тестирования еще не была доступна, появившись в свободной продаже немного позднее. Что касается используемой видеокарты, то она была замечена в рознице всего за каких-то 330 000 рублей. Ну а поскольку ее выпустили под именем IBM, можно смело накинуть сверху еще пару десятков тысяч рублей.
реклама
Получается, что по сравнению с данным устройством остальная система почти ничего не стоит, возможно, за исключением процессора Intel Core i7-5960X, цена которого составляла 70 000 рублей.
После общения с несколькими специалистами и самостоятельной сборки рабочих станций с профессиональными решениями я выявил несколько преимуществ обычного десктопного «железа».
Первое и основное – это разгон. Да, здесь можно умеренно разогнать процессор и память, и это будет работать быстро и стабильно. Второе – экономия средств на компьютерных компонентах. Понятно, что профессиональную видеокарту дешевле купить сложно, и здесь практически ничего сэкономить не удастся. Что касается самой платформы, то это как раз вполне реально.
И поскольку мы все-таки обозреваем материнскую плату, то к ней и следует вернуться, а точнее – к ее тестированию. Изначально MSI X99S MPower попала ко мне на тест c версией BIOS M.00. Видимо, это была самая первая микропрограмма, поскольку такой впоследствии не обнаружилось даже на сайте производителя.
Несмотря на в целом неплохой разгон, выявилась одна неприятная особенность. Стендовая память упорно не хотела работать на своей же штатной частоте по профилю XMP. При этом проблема была явно не в шине, поскольку она-то как раз разгонялась без проблем.
Как выяснилось позже, достаточно было всего лишь обновить BIOS до версии M.6, и все сразу встало на лыжи.

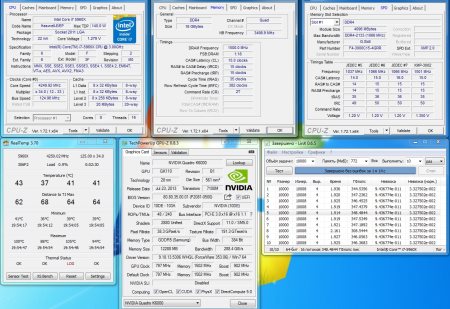

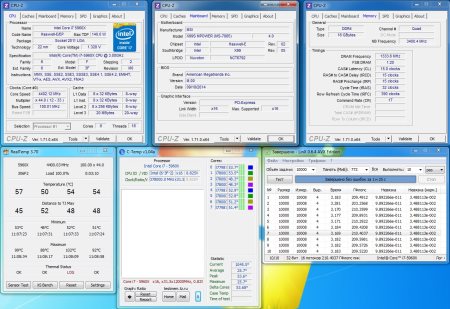

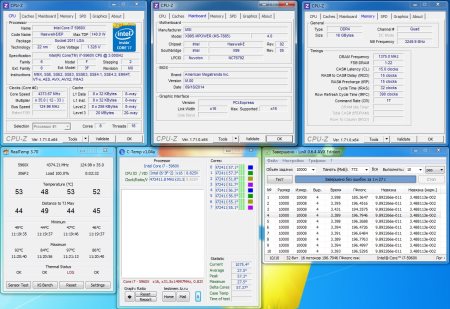

Но и с ней разгон можно назвать средним и далеко не рекордным. Хотя, как вы можете видеть, все в который раз упирается в возможности системы охлаждения.
