Дизайн и особенности платы

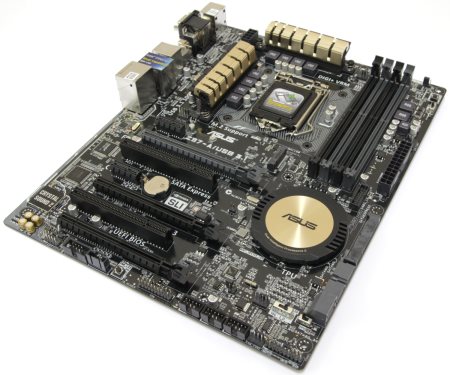

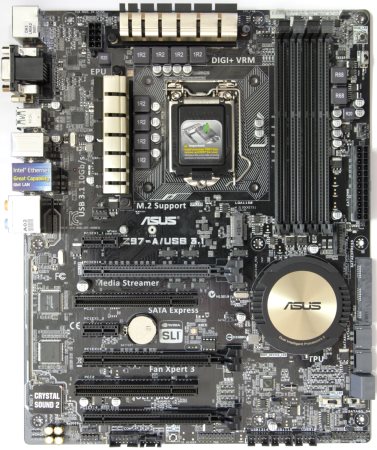

Это полноразмерная материнская плата формата ATX и ее размеры составляют 205 х 244 мм. Это означает, что она не узкая и у нее девять отверстий для монтажа.

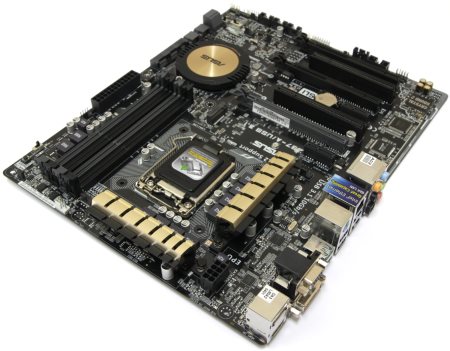

По внешнему виду эта плата не сильно отличается от обычной версии без контроллера USB 3.1. Поверхность печатной платы здесь также глянцевая, а сам текстолит гораздо темнее, но тоже коричневый.
реклама
Что касается разъемов и слотов расширения, то все аналогично, поэтому эти две модели можно перепутать.

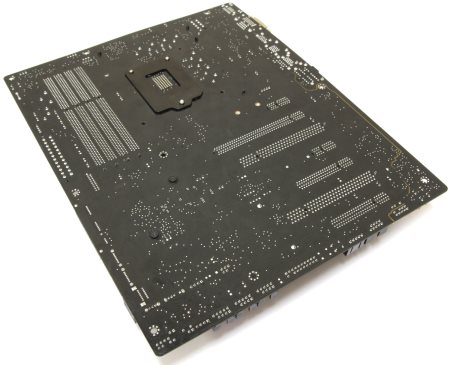

Качество изготовления находится на высоком уровне. Обратите внимание на то, что с обратной стороны отсутствуют какие-либо микросхемы, поскольку все элементы разместились спереди. К этому стоит прибавить, что в основном задействованы ресурсы чипсета и дополнительных контроллеров не так уж много.

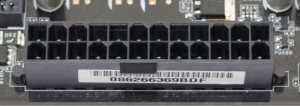

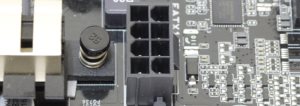

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.

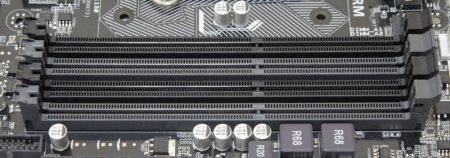

Для установки модулей памяти типа DDR3 предусмотрено четыре разъема черного и серого цветов.
реклама
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / (1866 / 2133 / 2400 / 2600 / 2666 / 2800 / 2933 / 3000 / 3100 / 3200 / 3300 (разгон)) МГц со штатным напряжением 1.5 В, которое можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт.

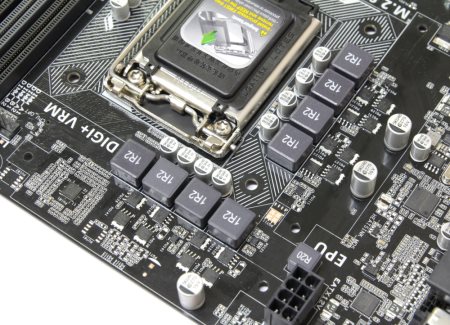

Питание процессора выполнено по восьмифазной схеме.

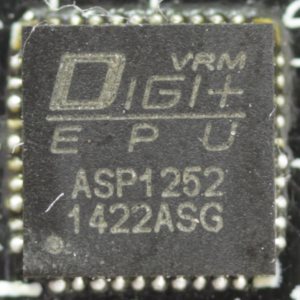

В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой DIGI+ EPU ASP1252.

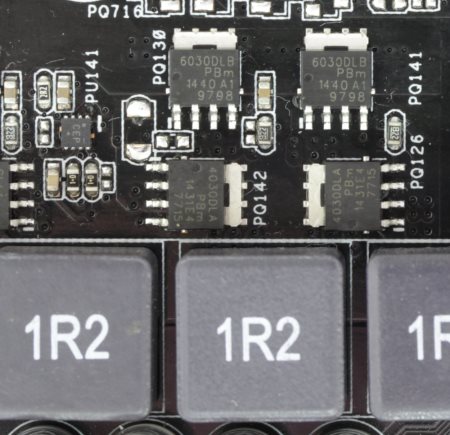

Конденсаторы твердотельные, катушки индуктивности в ферритовых корпусах, а транзисторы типа Low Rds(on).

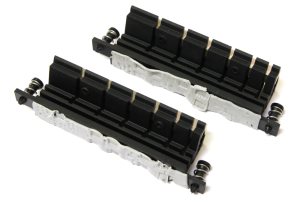

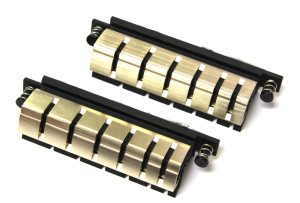

Последние накрыты двумя радиаторами. Оба изготовлены из алюминиевого сплава и используют составную конструкцию. Одна часть их окрашена в черный цвет, а другая в золотистый. Площадь оребрения у них достаточно большая, что должно положительно отразиться на отводе тепла.
Не будем забывать, что подобные решения, как, впрочем, и полное отсутствие радиаторов, ориентировано на использование процессорных систем охлаждения штатного (боксового) типа, когда воздух проходит сквозь кулер и попадает на поверхность платы.
В качестве термоинтерфейса применена серая терморезинка толщиной около 1 мм. По ней можно определить, что данные радиаторы уже снимали и не раз. К слову сказать, именно поэтому система крепления здесь подобрана не самая удачная.
Это две пластиковые клипсы с пружинками по краям у каждого радиатора. Из-за частого демонтажа радиаторы начинают просто болтаться, поскольку основание у них маленькое, а габариты большие. Несмотря на это, со своей задачей они справляются неплохо, поскольку разница температур прямого контакта с транзистором и с поверхностью радиатора составляет всего 5 градусов.

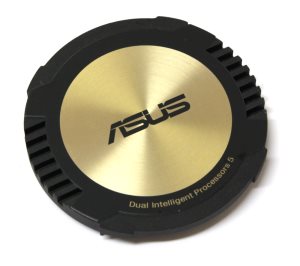

Что касается чипсета, то он закрыт знакомой нам шайбой. Конечно, не настоящей, а просто радиатором такой формы.

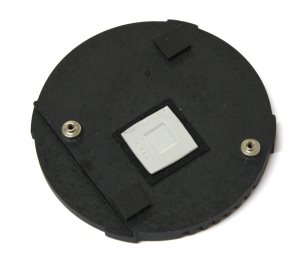

Сверху находится золотистая декоративная пластинка с логотипом производителя. Само тело радиатора также изготовлено из алюминиевого сплава и окрашено в черный цвет. Ребер практически нет, и мне уже встречались нарекания пользователей, что такого охлаждения недостаточно даже для не очень горячего чипсета, но инженерам виднее. Крепление осуществляется с обратной стороны, при помощи двух подпружиненных винтов. Вопреки ожиданиям, в качестве термоинтерфейса используется не «терможвачка», а серая терморезинка толщиной около 1 мм.
реклама

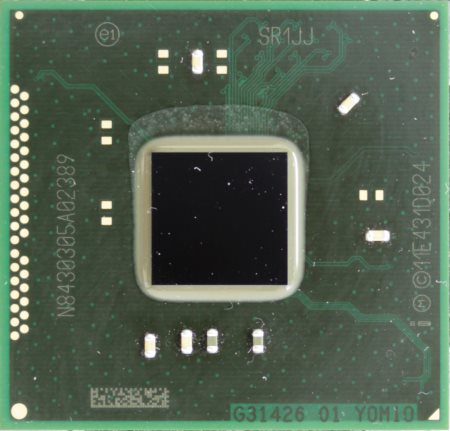

Под радиатором прячется набор системной логики Intel Z97.
На плате присутствует новомодный интерфейс M.2, который реализован не самым простым способом, поскольку линий PCI-e не очень много. Он обеспечивает теоретическую пропускную способность около 10 Гбит/с.
Такую же скорость обеспечивает интерфейс SATA Express, который также присутствует здесь. Последний скомбинирован с обычными SATA 6 Гбит/с и реализован при помощи встроенного в чипсет контроллера. По соседству можно обнаружить еще четыре порта SATA 6 Гбит/с.

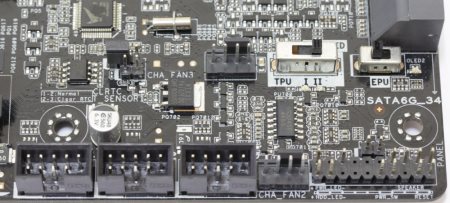

В правом нижнем углу располагается разъем для подключения кнопок и индикаторов корпуса.

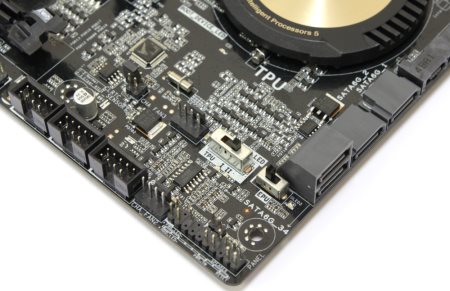

Рядом размещены переключатели функций TPU и EPU, а также три колодки для подключения шести устройств USB 2.0.
