Обзор и тестирование материнской платы ASUS Z97-A/USB 3.1 (страница 3)

В современном мире тот, кто первым выпустил готовое решение, находится на коне. Но порою такая спешка приводит к тому, что потенциал предыдущего поколения интерфейса остается нераскрытым. К примеру, не так давно на смену USB 3.0 пришел USB 3.1. Стоило ли оно того? В данном обзоре при рассмотрении материнской платы ASUS Z97-A/USB 3.1 мы уделим внимание и работе нового интерфейса USB 3.1.

21 мая 2015, четверг 06:00

wildchaser для раздела Лаборатория

Страница 3 из 5

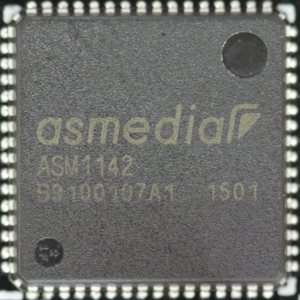

Кстати, на задней панели нет ни одного разъема USB 2.0. Там можно обнаружить только четыре порта USB 3.0 и два USB 3.1. Первые реализованы силами чипсета, а вот другие представлены посредством контроллера ASMedia ASM1142.

И это основное отличие от материнской платы ASUS Z97-A. Еще на плате находится одна колодка USB 3.0, которая размещена недалеко от коннектора питания.

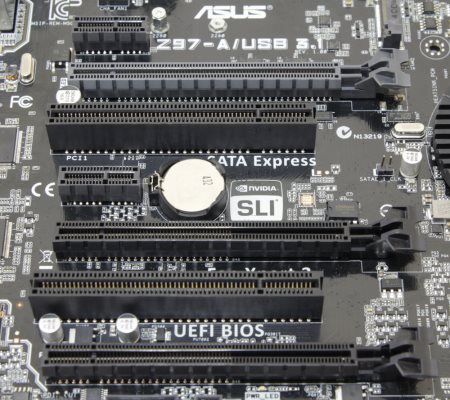

На плате расположено семь слотов расширения: два PCI-e x1, три PCI-e x16 и два обычных PCI.

Из мультиграфических технологий поддерживается как SLI, так и CrossFire. Верхний и средний слот PCI-e x16 делят пополам шестнадцать линий PCI-e третьего поколения, которые обеспечивает процессор. Нижний получает только четыре линии типа Gen2 от чипсета, которые еще выделяются для PCI-e x1.

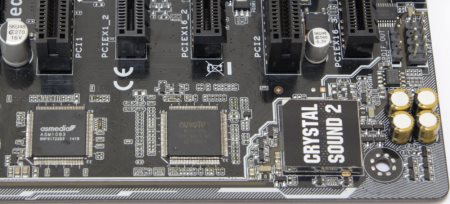

В левом нижнем углу размещен звуковой кодек. Несмотря на громкое название Crystal Sound 2, он представлен микросхемой Realtek ALC892 и закрыт декоративной крышкой.

Рядом распаяны специальные аудиоконденсаторы, которые должны улучшить качество звучания. По новомодной традиции звуковой кодек вынесен на печатной плате отдельно. Его границы обозначены полосой без слоев металлизации толщиной около 1 мм. С обратной стороны на всем ее протяжении находятся светодиоды подсветки, которые выделяют ее на работающем устройстве.

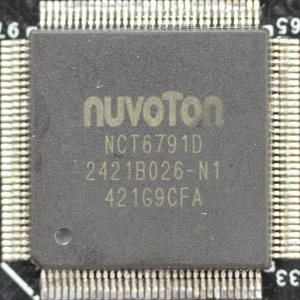

Рядом со звуковым кодеком распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.

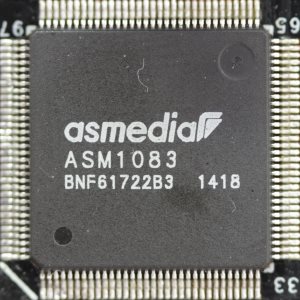

Немного выше установлен контроллер моста PCI-e - PCI, который представлен микросхемой ASMedia ASM1083.

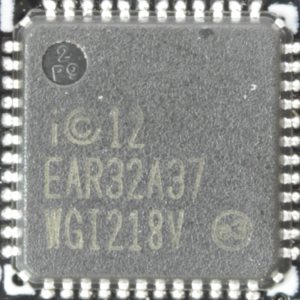

Под разъемами задней панели распаяна микросхема гигабитного сетевого контроллера Intel I218V.

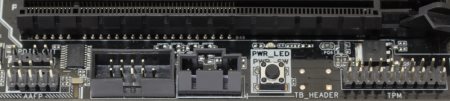

В самом низу от центра к левому краю остались разъемы передней аудиопанели, подключения модуля TPM, COM порта, а также кнопка включения Power.

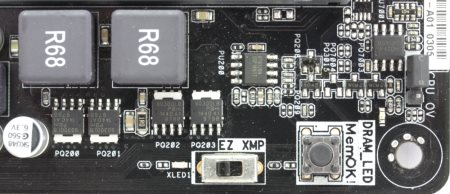

Еще один переключатель и кнопка присутствуют в правом верхнем углу.

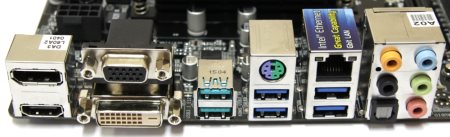

На задней панели расположились следующие интерфейсы.

Один разъем PS/2 для подключения клавиатуры или мыши;
Два разъема USB 3.1;
Четыре разъема USB 3.0;
Один видеовыход HDMI;
Один видеовыход DisplayPort;
Один видеовыход DVI-D;
Один видеовыход D-Sub;
Один гигабитный сетевой разъем RJ-45;
Пять аудиоразъемов типа minijack;
Один оптический разъем S/PDIF Out.

Из интересных особенностей следует отметить полное отсутствие интерфейсов USB 2.0 на задней панели, а также четыре видеовыхода разных стандартов.

Технические характеристики ASUS Z97-A/USB 3.1

Поддерживаемые процессоры	Intel Celeron G, Pentium G, Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150
Системная шина, частота	DMI 2.0 (20 Гбит/с)
Системная логика	Intel Z97
Оперативная память	4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3100 (разгон) / 3300 (разгон) МГц
Слоты расширения	2 - PCI-e x16 Gen3 (x8+x8) 1 - PCI-e x16 Gen2 (x4) 2 – PCIe 2.0 x1 2 - PCI 2.2
Поддержка Multi-GPU	CrossFireX, SLI
Поддержка SATA/RAID	6x SATA 6.0 Гбит/с портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 1x SATA Express порт – Intel Z97; 1x PCI-e M2 порт – 2x PCI-e x1
Поддержка mSATA/M.2	Нет/Да;
Сеть	1х Intel I218V
Аудио	Realtek ALC1150 – 8-канальный HD аудиокодек
USB 2.0	2+6x USB 2.0 (Intel Z97)
USB 3.0	4+2x USB 3.0 (Intel Z97)
USB 3.1	2x USB 3.1 (ASMedia ASM1142)
IEEE-1394	нет
Системный мониторинг	Nuvoton NCT6791D
Питание материнской платы	ATX 24-pin, 8pin ATX 12V
Разъемы и кнопки задней панели	2x USB 3.1 4х USB 3.0 1x RJ45 1x HDMI 1x Display Port 1x DVI-D 1x D-Sub 5x 3,5 мм Jack 1х Optical S/PDIF Out
Фирменные технологии	ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports DRAM Overcurrent Protection 5K Solid Capacitors Stainless Steel Back I/O DIGI+ VRM Auto Tuning TurboV GPU Boost without switch EPU TPU AI Suite 3 Ai Charger ASUS UEFI BIOS EZ USB 3.0 Boost Disk Unlocker Media Streamer Stylish Fanless Design Heat-sink solution ASUS Fan Xpert 3 ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS UEFI BIOS EZ Mode Push Notice ASUS Q-LED ASUS Q-Connector ASUS Q-Slot ASUS Q-DIMM
Размеры, мм	305 x 244
Форм-фактор	ATX

Возможности BIOS

Мы уже видели на примере других системных плат компании ASUS на чипсете Z97, что графическая оболочка претерпела ряд изменений. И здесь она ничем не отличается от рассмотренных ранее решений. Стоит лишь принять во внимание, что у каждой линейки материнских плат есть свое уникальное оформление и цветовая палитра оболочки.

Посмотреть все пункты меню настроек ASUS Z97-A/USB 3.1 можно в прилагаемом видеофайле.

Несмотря на то, что это обычная модель, присутствует большой пункт, посвященный разгону – AI Tweaker.

Тестовый стенд

Тестирование материнской платы ASUS Z97-A/USB 3.1 проводилось в составе следующей конфигурации:

Процессор: Intel Core i7-4790K (4000 МГц);
Кулер: Noctua NH-D15;
Термоинтерфейс: Gelid GC-Extreme;
Материнская плата: ASUS Z97-A/USB 3.1 1, версия BIOS 0501;
Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
Видеокарта: ASUS Strix GeForce GTX 970 OC (1114 / 1253 / 7012 МГц (ядро/boost/память));
Накопитель SSD: Samsung 840 PRO 512 Гбайт;
Информационная панель: Zalman ZM-MFC3;
Блок питания: Enermax Revolution 850 Ватт;
Корпус: Corsair Graphite 600T.
