Тестирование USB 3.1
Безусловно, нет никакого смысла повторно рассматривать аналогичную модель без тестирования ее основной особенности – USB 3.1. Для этих целей компанией ASUS был предоставлен специальный накопитель, способный работать с новым стандартом.

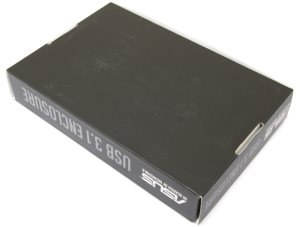

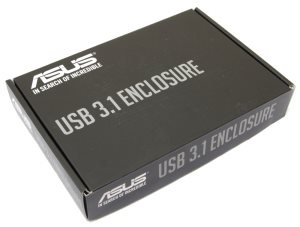

Данный накопитель поставляется в отдельной черной картонной коробке.

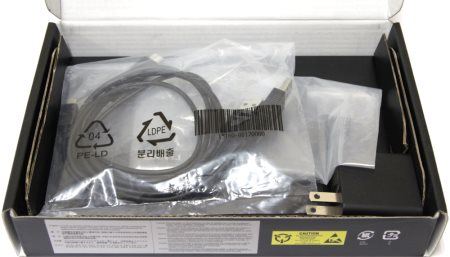

После ее открытия можно видеть следующую картину.
реклама

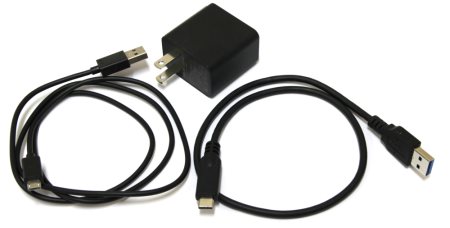

Комплект поставки располагается сверху.
В него входит:
- Адаптер питания (на выходной ток 5 В, 2 А) с разъемом USB;
- Кабель USB 3.1 – USB Type-C;
- Кабель USB 2.0 – micro USB.
Признаться, я никак не ожидал, что для внешнего накопителя на флеш-памяти понадобится еще дополнительное питание, реализованное при помощи обычного USB.

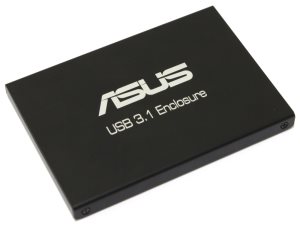

Сам накопитель представляет собой небольшую черную коробочку из алюминиевого сплава, окрашенного в черный цвет. По габаритам устройство похоже на обычный «твердотельник».

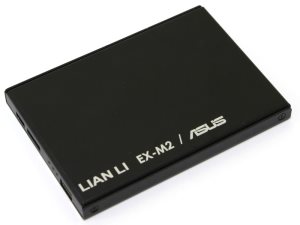

С одной стороны обозначено его название и логотип ASUS. С другой мы узнаем, что здесь не обошлось без помощи фирмы Lian Li, которая производит неплохие алюминиевые корпуса для компьютеров. Здесь же указано наименование модели.
реклама
Поскольку снаружи больше ничего примечательного нет, то я решил открутить четыре маленьких винтика по бокам и снять верхнюю крышку. Однако сперва посмотрим на разъемы с торца.

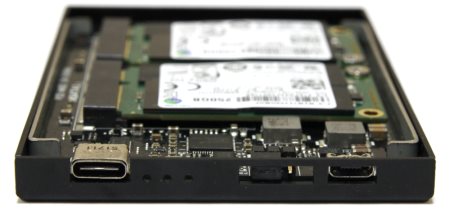

Слева направо – новый коннектор USB Type-C и уже привычный microUSB. Напомню, что последний здесь используется исключительно для питания устройства. Тут же можно увидеть джампер, но его назначение осталось невыясненным.

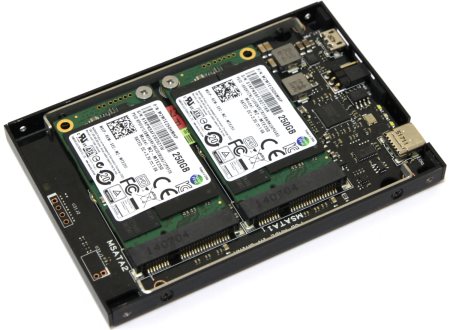

Теперь посмотрим, что же находится внутри.

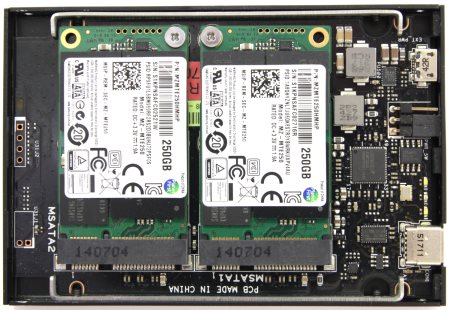

Как можно видеть, здесь разместилась печатная плата с двумя разъемами mSATA и установленными в них накопителями.
Это изделия компании Samsung, модели MZ-MTE250. Последние три цифры символизируют объем каждого накопителя – 250 Гбайт. В теории они должны поддерживать стандарт SATA с теоретической пропускной способностью 6 Гбит/с и объединяться в один массив типа RAID 0, иначе заявленных 10 Гбит/с просто не получить. Если честно, то я планировал найти внутри коробки один накопитель типа M.2, но пока они еще не очень распространены, и поэтому инженеры решили использовать то, что уже доступно и серийно производится. Правда, это сказалось на сложности конечного устройства.
По номеру модели каждого из накопителей mSATA мы можем определить, что это Samsung 840EVO mSATA 250Gb. Отсюда мы узнаем, что скорость чтения составляет 540 Мбайт/с, записи – 520 Мбайт/с. Это очень хорошие показатели по современным меркам для устройств с интерфейсом SATA 6 Гбит/с. Здесь пара накопителей объединена в один массив, и теоретически эти скорости должны удвоиться, но на практике все немного иначе.

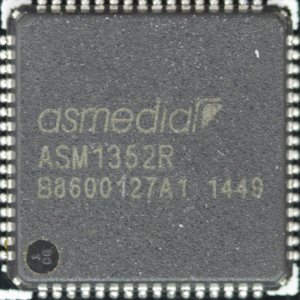

К этому же стоит добавить, что данный массив еще должен как-то работать через совершенно другой интерфейс. Роль этого связующего звена выполняет контроллер ASMedia ASM1352R.
Он позволяет массиву из двух SATA дисков работать с интерфейсом USB 3.1. Именно такой контроллер здесь и распаян. Ну а теперь можно все это собрать и посмотреть, как оно работает.
Разумеется, первым делом я проверил, будет ли работать накопитель лишь от кабеля USB 3.1. Оказалось, что нет. Это означает, что реально пользоваться устройством не совсем удобно. Понятно, что это своего рода экспериментальный тестовый образец для демонстрации возможности интерфейса, а позже может появиться нечто похожее, но с возможностью подключения только по одному кабелю. Следом обнаружился неплохой момент. Устройству достаточно силы тока от обычного порта USB, поэтому адаптером питания воспользоваться не пришлось.

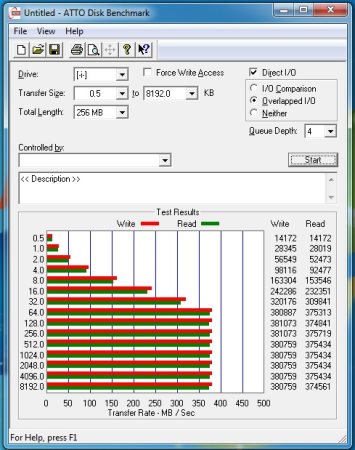

Остается лишь провести несколько тестов в режимах USB 3.1 и USB 3.0, чтобы оценить разницу.

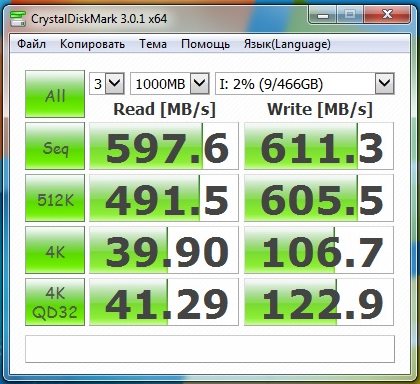

USB 3.1
реклама

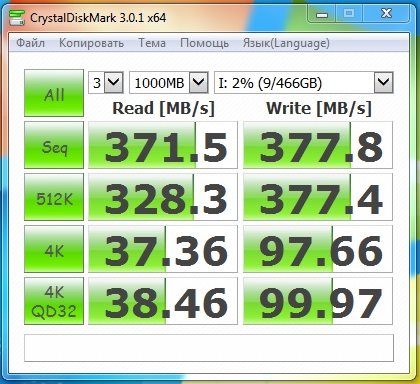

USB 3.0

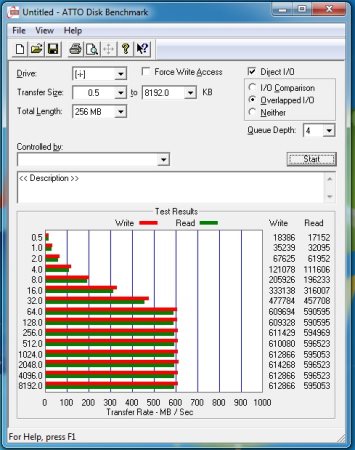

USB 3.1
USB 3.0
Не стану скрывать, что результаты меня впечатлили. Даже обычное копирование одного файла туда и обратно при переходе от USB 3.0 к USB 3.1 происходит примерно в полтора раза быстрее. К сожалению, у меня не было других устройств со схожими контроллерами, чтобы проверить повторяемость результатов.
С другой стороны, если провести сравнение с тестами стендового накопителя Samsung 840 PRO 512 Гбайт, подключенного к обычному SATA 6 Гбит/с, то о каком-то заметном превосходстве говорить не приходится. При том, что это все-таки один диск, а не массив. Однако в целом тенденция неплохая.
Встроенный звук
Звуковой кодек представлен микросхемой Realtek ALC892. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
На фоне других материнских плат звук как-то особенно себя не проявляет. К этому стоит добавить, что кодек Realtek ALC892 уже не молод, да и сама плата не настолько уж бюджетная, чтобы нельзя было распаять хотя бы ALC1150, который ненамного, но все же лучше.
Заключение
Для начала несколько слов о новом интерфейсе. На мой взгляд, он получился отличным, но все портит его название. Индекс 3.1 говорит нам о какой-то временной ревизии или о работе над ошибками по сравнению с 3.0. В данном случае произошло скорее второе. А любому пользователю не нравится, когда над ним проводят какие-то эксперименты за его же счет.
Что касается плюсов, то практически по всем показателям новый стандарт обходит предыдущий. Больше всего мне понравился новый коннектор Туре-С, поскольку его можно наконец-то вставлять, не глядя в разъем и не боясь ошибиться стороной. Скорость, естественно, выше, но она не выглядит какой-то фантастической на фоне тех же Ethernet 10Gbase-T или Thunderbolt. Сохранилась совместимость, благодаря чему уже существующее оборудование будет работать, есть небольшой задел на будущее. Однако раскрыть потенциал пропускной способности сейчас практически невозможно.
Что касается самой материнской платы, то перед нами обычная рабочая лошадка. Здесь даже не к чему придраться. Да, это относительно бюджетное решение на чипсете Intel Z97 с поддержкой нового интерфейса. Но данная плата ориентирована на массового покупателя, который планирует разгонять процессоры и память на платформе Intel LGA 1150. Она обеспечивает максимальные функциональные возможности при цене вдвое ниже топовых решений, да и по сравнению с обычной моделью не должна стоить существенно дороже.
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS Z97-A/USB 3.1.
