Система охлаждения
Что ж, с внешним видом и упаковкой мы закончили, пора переходить к изучению конструкции СО.
Оригинальная система охлаждения EVGA Active Cooling Xtreme 2.0 претерпела ряд особых изменений, благодаря чему инженеры отмечают улучшенный отвод тепла от мосфетов и уменьшенный нагрев графического процессора.

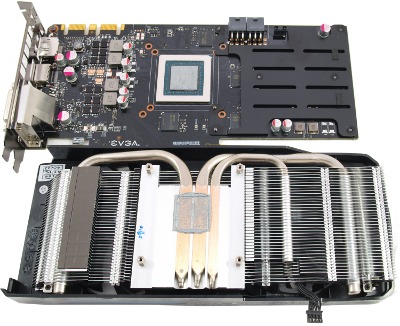

Сам кулер крепится четырьмя подпружиненными винтами.
реклама

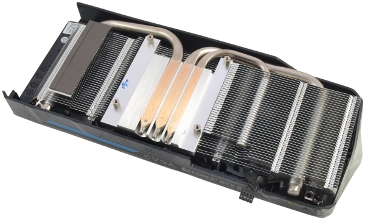

И первое, что бросается в глаза – продольное расположение пластин радиатора с U-образными тепловыми трубками. И это в свете недавних заверений инженеров (установивших ее на старшую модель EVGA GeForce GTX 980 SC), что такая конструкция проигрывает «поперечному» до 7°C.
По-видимому, разработчики забыли добавить пару слов к своей речи ранее, ведь, как оказалось, и модель EVGA GeForce GTX 970 FTW ACX 2.0 тоже работает по этому принципу, что еще более запутывает ситуацию. Но хватит мне дискутировать по различным вопросам, углубимся далее.

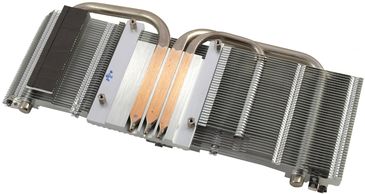

Основной радиатор представлен единой секцией, набранной из 40 алюминиевых никелированных пластин, пронизанных двумя 8 мм и одной 6 мм тепловыми трубками.
Основание лишено какой-либо напаянной вставки, используется технология прямого контакта.
реклама

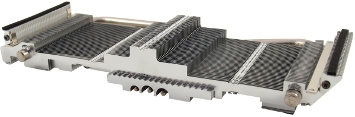

При взгляде сбоку отчетливо видна геометрическая форма и толщина ребер.

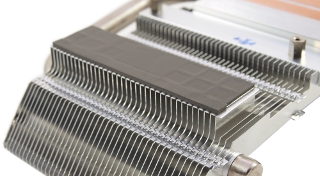

За отвод тепла от подсистемы питания отвечает все тот же основной радиатор за счет продолжения пластин в хвостовой части. Контакт осуществляется через темно-коричневую термопрокладку. Прижим удовлетворительный.
Что касается кожуха системы охлаждения, то он крепится четырьмя маленькими винтиками и его снятие не вызывает проблем.

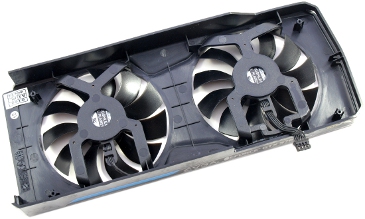

Наконец-то нам удалось добраться до активной части этой СО – вентиляторов. Они получили оптимизированную форму, одиннадцать лопастей и конструкцию ротора, которая позволяет на 26% снизить температуру GPU, на 36% – уровень шума, на 250% – уровень энергопотребления вертушек, и на 400% увеличить расчетную долговечность моделей. Кроме того, при температуре графического процессора менее 60 градусов Цельсия оба вентилятора отключаются, и видеокарта работает абсолютно бесшумно.

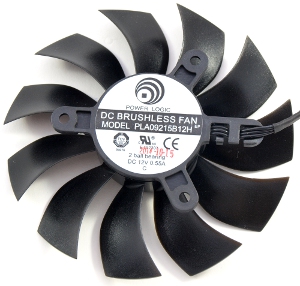

Здесь использованы устройства компании Power Logic, модели PLA09215B12H, технические характеристики 12 В, 0.55 А. Скорость вращения крыльчаток вентиляторов по проведенным тестам составляет 0-4400 об/мин.

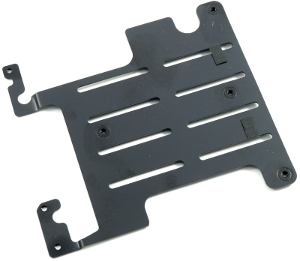

Под основным радиатором мы обнаруживаем небольшую металлическую пластину, которая играет роль небольшого ребра жесткости и в отводе тепла не принимает участия.
Для распределения нагрузки она крепится шестью винтами, а для предотвращения короткого замыкания используются резиновые шайбы по периметру.
реклама
Печатная плата

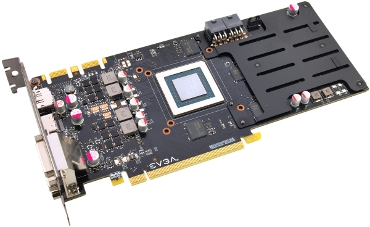

Для производства EVGA GeForce GTX 970 Superclocked ACX 2.0 используется оригинальная печатная плата черного цвета. От эталонной модели ее отличает немного иное расположение набортных элементов, однако основы компоновки весьма схожи. Сама же элементная база соответствует фирменной концепции, согласно которой при производстве используются исключительно качественные комплектующие, а именно твердотельные конденсаторы, дроссели с ферритовым сердечником и полевые транзисторы.

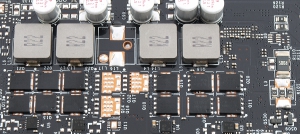

Подсистема питания выполнена по стандартной для референсной модели схеме 4+2 (для GPU и памяти соответственно).
Управляет фазами питания графического процессора контроллер Richtek RT8802A. В списке совместимости значится протокол связи между программой и VID-значениями напряжений.
В основе видеокарты лежит графический процессор Nvidia GM204-200-A1, произведенный по 28 нм техпроцессу в начале сентября 2014 года.
На плате распаяно восемь микросхем видеопамяти производства Samsung, маркировка K4G41325FC-HC28. Шина обмена данных – 256 бит, объем – 4096 Мбайт. Паспортная частота памяти – 1753 МГц (эффективная частота 7012 МГц).
Интересным фактом является нанесение дополнительной наклейки на печатную плату, информирующей не только об уникальном номере, но и версии микропрограммного обеспечения. Последнее является большой редкостью.
