Система охлаждения

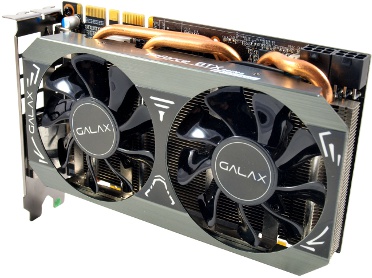

Данная система охлаждения не нова и уже устанавливалась на моделях седьмой серии компаний KFA2 и Zotac, хотя в данном случае она получила небольшие изменения.

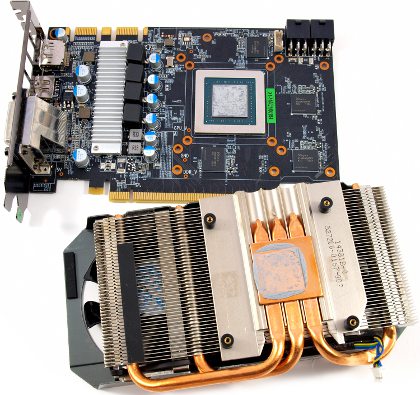

Кулер крепится четырьмя подпружиненными винтами, здесь все построено по классической схеме.
реклама
Непосредственно сама СО состоит из радиатора, набранного из 45 алюминиевых никелированных пластин, двух вентиляторов с диаметром лопастей 74 мм и металлического кожуха, который накрывает всю конструкцию сверху.

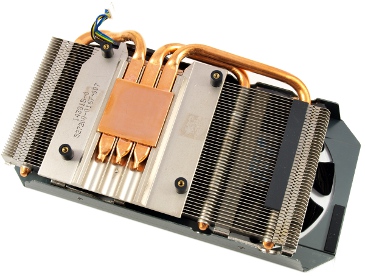

Для повышения эффективности теплообмена используются три тепловых трубки диаметром 6 мм каждая, а в основании напаяна общая медная пластина.

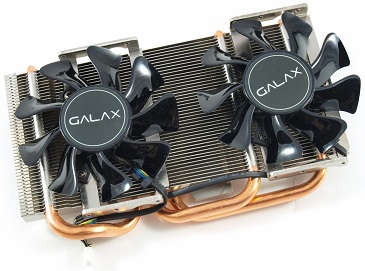

Под кожухом прячутся два высоких вентилятора, которые по ширине сопоставимы с самим радиатором.

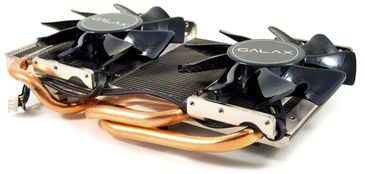

При взгляде сбоку и с демонтированными вертушками отчетливо видна его конструкция, низкие пластины и следы припоя между ними и тепловыми трубками.
реклама

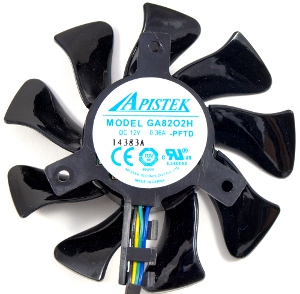

За активную часть системы охлаждения отвечают два пропеллера производства Apistek. Их технические характеристики – 12 В, 0.36 А. Скорость вращения крыльчаток вентиляторов по проведенным тестам составляет 1000-3800 об/мин.

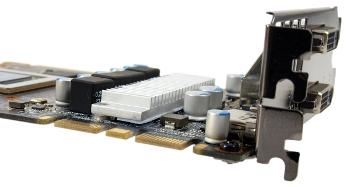

Не позабыли разработчики и об охлаждении силовых элементов платы.
Здесь используется радиатор с невысоким оребрением и светло-голубой термопрокладкой.

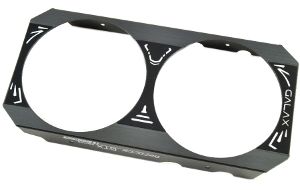

Кожух простой конструкции полностью цельнометаллический, у обычного пользователя он не вызовет интереса.

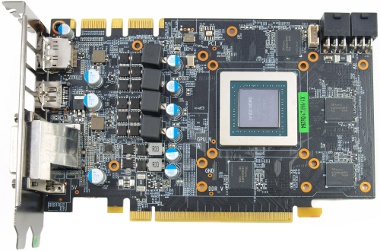

Печатная плата
Разработчики Galax использовали печатную плату черного цвета эталонного дизайна GeForce GTX 760. Стоит выделить лишь использование качественных твердотельных конденсаторов и дросселей с ферритовым сердечником.

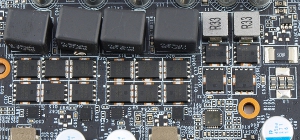

Питание графического ускорителя выполнено по схеме 4+2 (GPU и память).
реклама
Все управление осуществляется контроллером NCP5392P производства ON Semiconductor, поддерживающим переключение фаз для оптимизации энергопотребления, а также обладающим защитой от чрезмерного напряжения вкупе с точной регулировкой его подачи на графическое ядро видеокарты.
Графический процессор Nvidia GM204-200-A1 произведен в начале сентября 2014 года.
На плате распаяны восемь микросхем памяти по 512 Мбайт каждая производства SK hynix с шиной обмена данных 256 бит, что дает общий объем памяти в 4 Гбайта. Паспортная частота составляет 1753 МГц (эффективная частота 7012 МГц).
