Возможности BIOS Setup

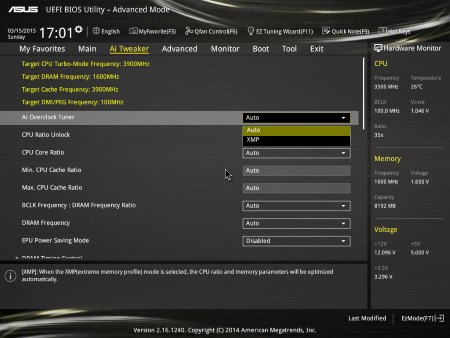

UEFI меню системных плат LGA 1150 компании ASUS унифицировано и подробно рассматривалось в обзоре Z97-A. Отличий в меню настроек разгона H97-PRO не так уж и много.
Главное отличие, напрямую исходящее от использования набора системной логики Intel H97 – отсутствие настроек по изменению базовой частоты.
Нет настроек управления базовой частотой, нет возможности задать CPU Strap. Остальные установки, касающиеся разгона, в данном случае сохранены. Что характерно, присутствуют и те настройки, которые не будут работать. Несмотря на ограничения набора системной логики, в списке настроек частоты работы памяти есть доступные режимы вплоть до DDR3-3400 (хотя на самом деле при частотах выше 1600 МГц система не запустится).
реклама

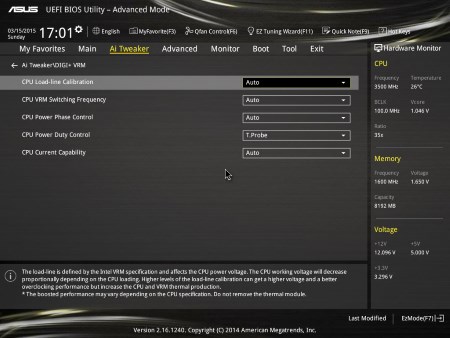

Помимо отсутствия настроек по управлению базовой частотой, к отличиям UEFI меню можно отнести урезанный перечень параметров в подразделе DIGI+ VRM:
Во-первых, по сравнению с дорогими материнскими платами здесь нет настроек по управлению преобразователем питания памяти; во-вторых – здесь ограниченный набор установок режимов CPU Load-Line Calibration. Вместо привычных режимов Level 1 – level 9 представлено пять режимов: Regular, Medium, High, Ultra High и Extreme.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями тестируемых материнских плат в плане управления оборотами вентиляторов.

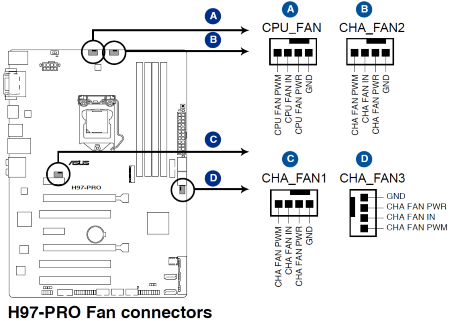

Расположение разъемов для подключения вертушек на ASUS H97-PRO:
В распоряжение пользователя поступает четыре разъема, что можно назвать достаточным количеством. Все четыре – полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Что касается удобства расположения разъемов, то три из четырех рассредоточены у краев платы, что удобно, и лишь один размещен в труднодоступном месте.
реклама

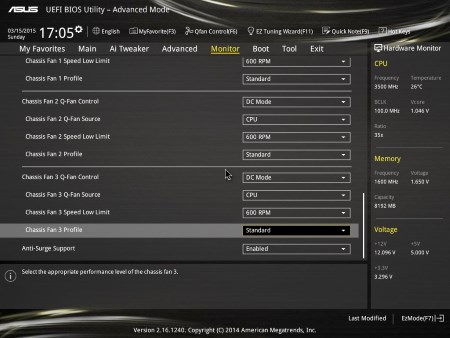

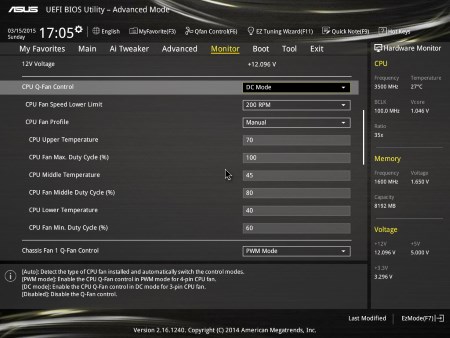

Настройки по управлению скоростью вращения крыльчаток содержатся в разделе UEFI Monitor:
Для каждого из четырех разъемов доступно раздельное управление.
Для автоматической регулировки оборотов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode. Диапазон задаваемых температур CPU – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Отмечу, что все четыре разъема могут работать как в PWM Mode, так и в DC Mode.
Если скорость вращения CPU FAN привязана к температуре процессора, то для Chassis Fan можно выбрать между датчиками температур CPU и MB.
Как и у моделей ASUS, основанных на Intel Z97, на ASUS H97-PRO функциональность меню дополнительно расширена опцией «Qfan Tuning»:
Ее работа схожа с программным обеспечением FAN Xpert. Материнская плата тестирует возможности вентиляторов, в частности скорость остановки и необходимое для старта устройства напряжение, после чего система уже «подгоняет» настройки под конкретные модели.
Тестирование вентиляторов какой-либо неожиданности не принесло, все четыре разъема показали одинаковое поведение и способность «тормозить» вертушки (Scythe Ultra Kaze 2000 и Zalman ZP1225ALM) вплоть до 600-700 об/мин.
Тестовый стенд
Тестирование ASUS H97-PRO проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100 х 35);
- Система охлаждения: Thermalright SilverArrow SB-E Extreme;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память: G.Skill TridentX F3-2400C10D-8GTX;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Как вы понимаете, использование набора системной логики Intel H97 накладывает свои ограничения. И поскольку управления базовой частотой нет, а максимально доступным режимом работы памяти является DDR3-1600, то разделы по разгону базовой частоты и оперативной памяти на сей раз отсутствуют.
реклама
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage.
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Regular |
|
|
|
CPU Vcore, Load Line calibration Medium |
|
|
|
CPU Vcore, Load Line calibration High |
|
|
|
CPU Vcore, Load Line calibration Ultra High |
|
|
|
CPU Vcore, Load Line calibration Extreme |
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Ultra High.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, однако на сей раз в качестве системы охлаждения вместо СЖО используется Thermalright SilverArrow SB-E Extreme, поэтому надеяться на максимальные результаты разгона не приходится. Причина использования воздушного охлаждения вместо жидкостного проста – на материнскую плату не «встал» стендовый водоблок, о чем уже упоминалось выше.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x44.

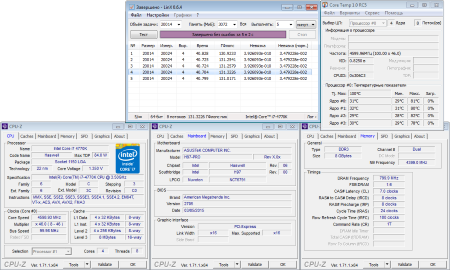

Результат разгона, достигнутый с ASUS H97-PRO, составил 4600 МГц.
Так как регулировок базовой частоты нет, то следующий доступный шаг частоты работы ЦП это 4700 МГц, с таким режимом работы воздушное охлаждение уже не справится. Но такой результат разгона с учетом отсутствия жидкостного охлаждения прогнозировался.
Используемые напряжения процессора:
- CPU Input Voltage: 2.05 В;
- CPU Core Voltage: 1.35 В;
- CPU Cache Voltage: 1.25 В.
Температурный режим материнской платы
С учетом того, что при тестировании применялась система воздушного охлаждения процессора (да и маловероятно, что материнские платы данного ценового диапазона будут использовать с «водянками»), нагрузка на ASUS H97-PRO в тесте на прогрев не так велика – помогают потоки воздуха от кулера.
И поскольку часть преобразователя питания CPU не накрыта радиатором, то мониторингу температурного режима было оказано пристальное внимание: термопара была установлена еще до начала проверки на разгон, показания снимались на протяжении всех тестов. Однако, как оказалось в дальнейшем, каких-либо признаков перегрева не наблюдалось. Несмотря на оголенность части транзисторов, потоков воздуха от процессорного кулера хватило для того, чтобы при стресс-тесте температура транзисторов не превысила отметку в 50 градусов. Не отличалась нагревом и обратная сторона платы, максимально зафиксированный результат – 45 градусов.
В общем, нет ни намека на то поведение, которое наблюдалось в случае похожего теста ASUS H97M-E.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC892.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты находятся на уровне других системных плат, использующих кодек Realtek ALC887 или ALC892.
Заключение
По итогам обзора можно заключить, что для своей ценовой категории материнская плата не показала каких-либо серьезных недостатков: ASUS H97-PRO сравнительно неплохо оснащена различными интерфейсами, в частности на ней присутствуют разъемы SATA Express и M.2, а также есть три порта PCI. Опасения касаемо системы охлаждения преобразователя питания процессора по итогам теста не подтвердились, температура силовых элементов под нагрузкой находилась в комфортных пределах. Можно отметить, что в процессе разгона сюрпризов не выявилось, результаты были предсказуемы.
Что касается недостатков, в первую очередь это малое число портов USB на интерфейсной панели (всего шесть), а также близость конденсаторов к процессорному разъему, что способствует плохой совместимости с крупными водоблоками. Кому-то дополнительным минусом может показаться использование звукового кодека ALC892, однако для данного ценового сегмента такое решение фактически стандарт.
Плюсы ASUS H97-PRO:
- Низкая цена;
- Наличие возможностей по разгону процессора;
- Удобство UEFI меню, хорошие возможности управления оборотами вентиляторов;
- Наличие трех видеовыходов на интерфейсной панели;
- Поддержка интерфейсов SATA Express и M.2;
- Три слота PCI;
- Неожиданно холодный нрав при температурном стресс-тесте.
Минусы материнской платы:
- Невозможность разгона базовой частоты и памяти, связанная с использованием набора системной логики Intel H97.
Страница материнской платы ASUS H97-PRO на официальном сайте производителя:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS H97-PRO.
