Обзор и тестирование материнской платы MSI X99S XPower AC (страница 3)
реклама
Теперь чипсет обеспечивает работу десяти устройств типа SATA 6 Гбит/с с возможностью создания массивов разных уровней. Именно столько портов этого интерфейса размещено на материнской плате.

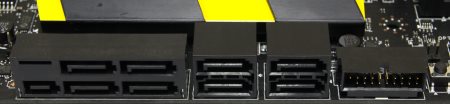

Сбоку выведено только восемь, причем четыре из них объединены в специальные разъемы SATA Express. Еще два находятся по нижнему краю платы.

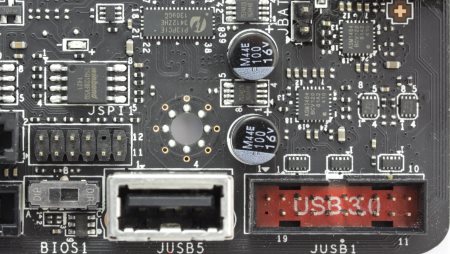

Еще Intel X99 обзавелся поддержкой шести портов USB 3.0 и восьми USB 2.0. На плате распаяны две колодки для подключения четырех устройств USB 3.0. Одна из них расположена недалеко от основного коннектора питания ATX, а другая в правом нижнем углу платы.
реклама

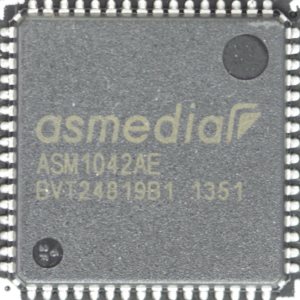

На задней панели можно обнаружить еще десять портов этого стандарта, которые представлены дополнительными контроллерами. Среди них две микросхемы ASMedia ASM1074 и одна ASM1042.

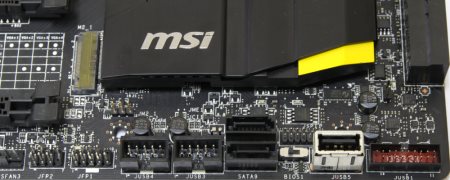

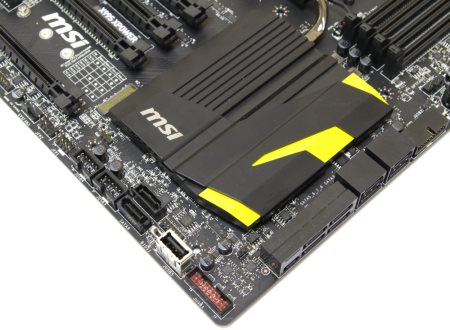

В правом нижнем углу, помимо одной колодки USB 3.0, находится разъем USB 2.0, две колодки этого стандарта и два порта SATA 6 Гбит/с.
Дальше по нижнему краю можно обнаружить колодки для подключения кнопок и индикаторов корпуса.

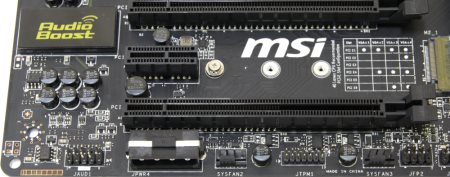

Левее находятся разъемы для подключения TPM модуля, передней аудиопанели и обычный Molex для обеспечения дополнительного питания при установке нескольких видеокарт.
реклама

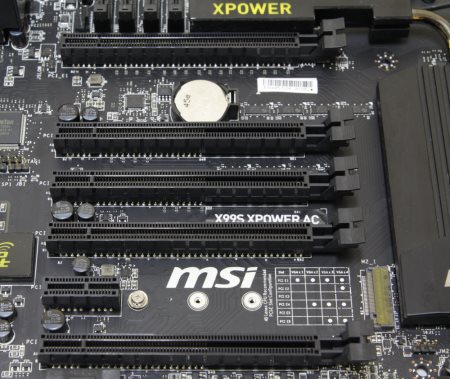

На плате расположено шесть слотов расширения: один PCI-e x1 и пять PCI-e x16.

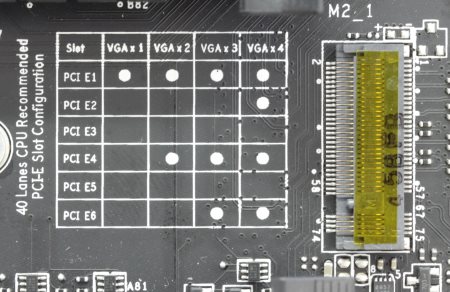

Неподалеку находится схема, по которой следует устанавливать графические ускорители. К слову сказать, процессоры для платформы Intel LGA 2011-v3 обеспечивают 28 или 40 линий PCI-e Gen 3.
В первом случае можно поставить две видеокарты, которые будут работать по формуле 16+8, и еще четыре линии остаются на разъем M.2, который распаян между четвертым и пятым слотом PCI-e x16.
Мы уже видели на коробке, что здесь применен не совсем обычный интерфейс M.2, а как раз такой, на который выделяются четыре линии PCI-e третьего поколения.
Из мультиграфических технологий поддерживаются как SLI, так и CrossFire. Соответственно четыре видеокарты можно использовать лишь со старшими моделями процессоров, где по 40 линий PCI-e.

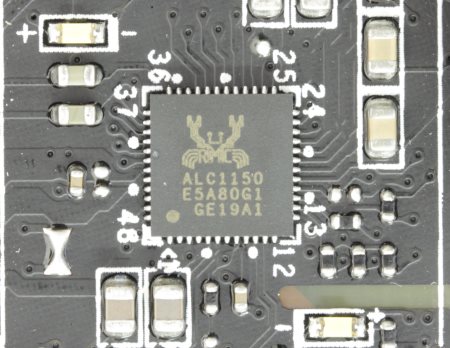

В левом нижнем углу находится звуковой кодек. Он представлен микросхемой Realtek ALC1150 и закрыт декоративной крышкой.

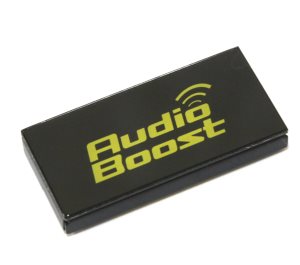

Она крепится при помощи двух винтов с обратной стороны, и представляет собой металлическую рамку с полупрозрачным окошком и надписью Audio Boost.

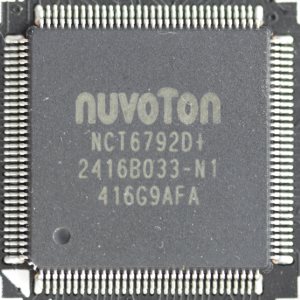

Немного выше распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6792D.

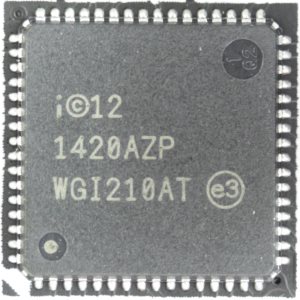

Один гигабитный сетевой контроллер представлен микросхемой Intel I210AT, которая распаяна за задней панелью.
реклама
Другой реализован при помощи Intel I218V.

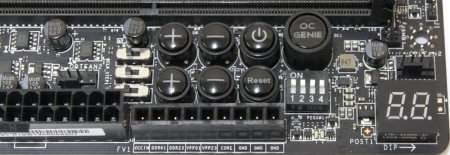

В правом верхнем углу размещен целый блок управления платой. Он состоит из нескольких кнопок, переключателей и колодки для замера напряжений на компонентах.
Здесь же можно обнаружить двойной семисегментный индикатор POST-кодов загрузки и инициализации.

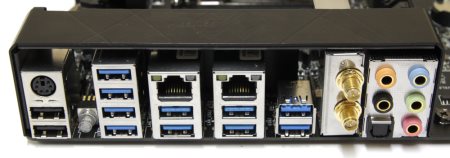

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Десять разъемов USB 3.0;
- Два гигабитных сетевых разъема RJ-45;
- Кнопка сброса настроек ClrCMOS;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Два антенных разъема.

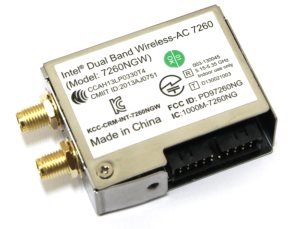

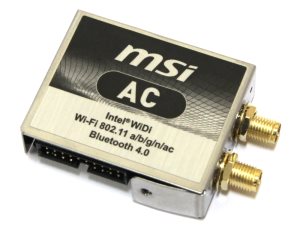

Модуль беспроводных сетей не впаян, но уже установлен. Чтобы его снять, необходимо открутить пару винтов с обратной стороны.
Точно такой же адаптер уже встречался на материнской плате MSI X99S Gaming 9 AC.
Сверху разъемы задней панели закрыты декоративной пластиной с надписью OC Series, которая крепится при помощи двух винтов и двух гаек.
