Обзор и тестирование материнской платы MSI X99S XPower AC (страница 4)

Технические характеристики MSI X99S XPower AC

Возможности BIOS

В случае с MSI X99S XPower AC используется фирменный интерфейс Click BIOS 4, который уже не раз встречался на других моделях компании. Основное отличие данной версии заключается в оформлении. Традиционно в линейке OC Series используется черно-желтая палитра, а в серии Gaming черно-красная. Вот и все основные отличия.

Про меню настроек можно говорить бесконечно долго, поэтому лучше один раз увидеть все в прилагаемом ролике.

Что касается работы в BIOS, то все настройки осуществляются легко и просто. Лично у меня не возникло никаких сложностей с достижением максимальных возможностей процессора на воздухе, но об этом чуть ниже.

Тестовый стенд

Для тестирования использовалась следующая конфигурация:

• Материнская плата: MSI X99S XPower AC, версия BIOS 1.20;
• Процессор: Intel Core i7-5960X (3000 МГц);
• Кулер: Noctua NH-D15;
• Термоинтерфейс: Gelid GC-Extreme;
• Память: 4 x 4 Гбайта DDR4 3000, G.Skill;
• Видеокарта: MSI GeForce GTX 970 Gaming 4G (1114 / 1253 / 7012 МГц (ядро/boost/память));
• Накопитель SSD: Samsung 840 Pro 512 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: Enermax Revolution, 850 Ватт;
• Корпус: Corsair Graphite 600T.

Испытание платы и разгон

В прошлый раз при тестировании материнской платы MSI X99S Gaming 9 AC мне любезно предоставили самый младший ЦП – i7-5820K. Тогда его удалось разогнать с воздушным охлаждением до 4500 МГц. В целом неплохой результат для шестиядерного процессора.

Однако он был отдан вместе с системной платой, и на сей раз пришлось купить собственный Haswell-E – i7-5960X, поскольку именно у него в распоряжении восемь ядер и шестнадцать потоков. Шестиядерные модели у меня уже были (i7-3930К и i7-4930К), требовалось оценить максимальную производительность новой платформы.

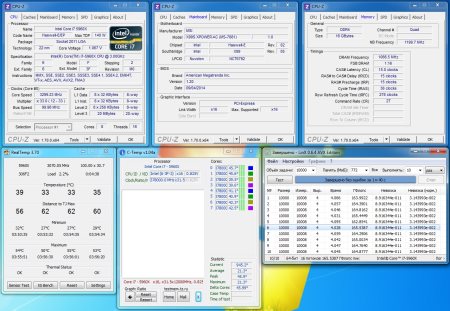

Для начала посмотрим на штатный режим работы.

Стоит обратить внимание на то, что в нагрузке частота процессорных ядер автоматически увеличивается до 3300 МГц. В штатном режиме память запускается с результирующей частотой 2133 МГц и таймингами 15-15-15-36-1Т. Для ее разгона можно воспользоваться одним из профилей XMP.

Кстати, при частоте системной шины 100 МГц максимально возможная частота памяти, которую можно установить в BIOS, равняется 2666 МГц. Поэтому при активации профиля в моем случае шина сразу же приняла значение 125 МГц.

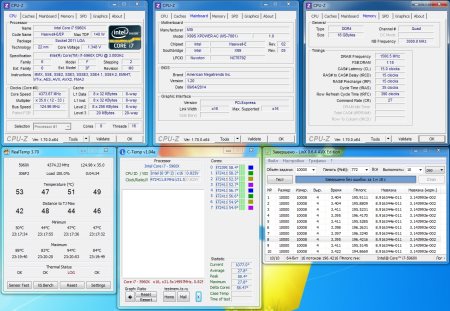

Кроме этого, приходится вручную устанавливать множители процессорных ядер и кэша, иначе система может просто не завестись со штатными установками. В данном случае было повышено напряжение на ЦП до 1.35 В, а его множитель установлен на 35. Хорошо видно, что для воздушной системы охлаждения это является пределом, поскольку утилиты начинают отмечать троттлинг.

Несмотря на то, что увеличена частота системной шины, памяти и процессорных ядер, в данном случае максимальная производительность не достигается. Поэтому для достижения лучшего результата пришлось разгонять процессор множителем, а память установить на максимальной для штатной шины частоте – 2666 МГц.

При этом выявился интересный факт – при разгоне производительность возрастает не настолько хорошо, как ожидалось. У меня даже возникло ощущение того, что видеокарта работает на пониженных частотах, но после запуска мониторинга стало ясно, что это не так. Что касается вычислительных приложений, то разница видна невооруженным глазом. Именно в потоковых приложениях, связанных с многозадачностью, раскрывается весь потенциал новой платформы.

Стоит также обратить внимание на тот факт, что процессор очень горячий, и мне к тому же достался неудачный экземпляр, который на «воздухе» способен взять всего 4400 МГц при напряжении 1.35 В.

Производительность и тепловой режим

Тестирование MSI X99S XPower AC проводилось в корпусе Corsair Graphite 600T с открытой боковой стенкой при комнатной температуре 25°C в следующих режимах:

• MSI X99S XPower AC, Intel Core i7-5960X (3000 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, MSI GeForce GTX 970 Gaming 4G;
• MSI X99S XPower AC, Intel Core i7-5960X @ 4400 МГц (44 х 100), память 2666 МГц, тайминги 15-15-15-35-1Т, MSI GeForce GTX 970 Gaming 4G.

Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
