Выбираем видеокарту Nvidia GeForce GTX 760: обзор 14 моделей (страница 3)
реклама
Gigabyte GTX 760 WindForce 3X
Описание на сайте производителя – ссылка.

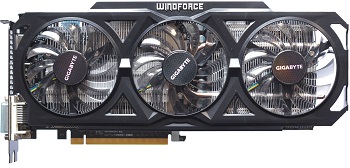

При первом знакомстве с Gigabyte GTX 760 WindForce 3X бросается в глаза фирменная система охлаждения WindForce 3x, знакомая нам по другим моделям серии, увеличивая длину карты до 282 мм.
Дополнительное питание осуществляется с помощью одного шести- и одного восьмиконтактного разъемов, что отличается от референса.
реклама

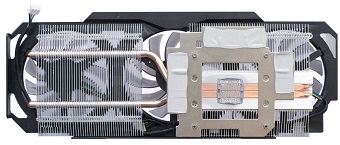

Инженеры из Gigabyte пошли по стопам других производителей и установили на видеокарту GTX 760 свою оригинальную систему охлаждения под названием WindForce 3X. В основании применена алюминиевая вставка с двумя шестимиллиметровыми тепловыми трубками, так же к ней прикреплена алюминиевая пластина, которая накрывает все микросхемы памяти.
Пассивная часть представлена алюминиевым радиатором, который состоит из двух секций.
За активную часть отвечают три вентилятора фирмы Everflow с диаметром крыльчатки 77 мм. Вольтамперная характеристика – напряжение 12 В, потребляемый ток 0.35 А.
Не остались без внимания и силовые элементы: небольшой алюминиевый радиатор отводит тепло непосредственно через термопрокладку серого цвета.

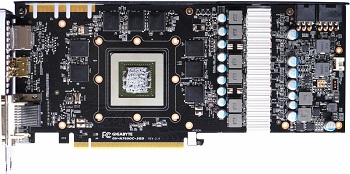

Инженеры Gigabyte разработали собственную печатную плату, которая досталась нашей героине от старшей сестры – Gigabyte GTX 770 WindForce 3Х OC.
Система питания ускорителя построена по схеме 6+2, где шесть фаз отводится для GPU и две – для памяти, в качестве ШИМ-контроллера используется On Semiconductor NCP 4208.
реклама
Модель Gigabyte GTX 760 WindForce 3X поставляется уже с заводским разгоном до 1085 МГц по ядру (в режиме Boost – до 1150 МГц). Напряжение составляет ниже эталонного – 1.187 Вольт.

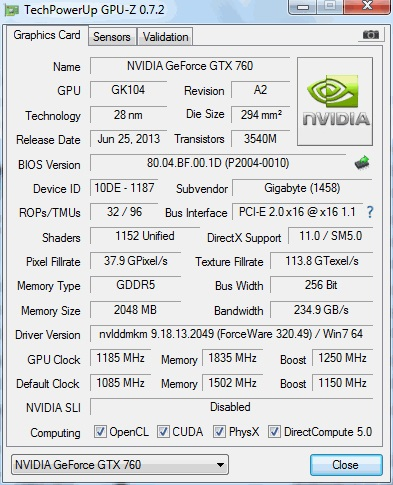

Видеокарта снабжена восьмифазной системой питания, и это благоприятно сказалось на разгонном потенциале: базовую частоту удалось поднять на 100 МГц, что обеспечило значение с отметкой в 1185 МГц (Boost – 1250 МГц). В игровых приложениях, где значения температуры и энергопотребления далеки от максимальных были зафиксировано значение 1306 МГц на графическом ядре. Видеопамять взяла значение в 1835 МГц – это одно из самых высоких значений на уровне.
Несколько слов об эффективности системы охлаждения. При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 71°C, а кулер, судя по показаниям мониторинга, работал при этом на 57% от своей максимальной мощности. Уровень шума в данном режиме работы субъективно можно охарактеризовать как средний.
Видеокарта Gigabyte GTX 760 WindForce 3X успела побывать в нашей лаборатории, если вы пропустили в свое время по ней обзор, сейчас самое время с ним ознакомится: «Тестируем разные варианты GeForce GTX 760: модели Asus, Gigabyte и MSI».
Inno3D GTX 760 HerculeZ 2000s 2Gb
Описание на сайте производителя – ссылка .
На очереди графические ускорители фирмы Inno3D (InnoVISION). И начнем с младшей модели в иерархии компании.

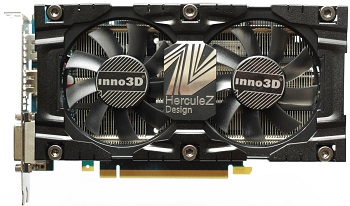

Видеокарта GTX 760 HerculeZ 2000s оснащена оригинальной системой охлаждения компании Inno3D, которая представляет собой радиатор, закрывающий плату на всю длину, интересный металлический кожух и активную часть из двух вентиляторов.
Собственная конструкция СО позволила уменьшить длину платы с 241 мм до 205 мм, что предоставляет возможность использовать ее в корпусах формата mITX.

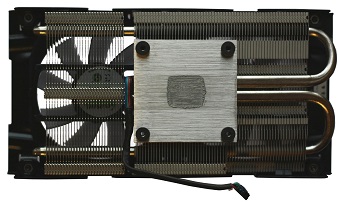

Система охлаждения представляет собой крупный радиатор, закрывающий всю карту, в основании которого размещена медная никелированная вставка, спаянная с двумя шестимиллиметровыми тепловыми трубками.
Все силовые компоненты и микросхемы памяти накрыты теплораспределительной пластиной.
Активная часть представлена двумя 78 мм вентиляторами производства Colorful: маркировка CF-12815S, напряжение 12 В, потребляемый ток 0.28 А. Они вмонтированы в специальные салазки, так что о быстрой замене неисправного можно забыть.
реклама
Разработчики из Inno3D не стали ничего изменять, применив печатную плату эталонного дизайна. Используется шестифазовый преобразователь питания, работающий по схеме 4+2, где четыре фазы отводится на графическое ядро, и две фазы – на память; управляемый контроллер NCP5392P.
Плата выполнена на текстолите синего цвета, производитель даже сохранил логотип разработчика Nvidia.
Графический ускоритель Inno3D GTX 760 HerculeZ 2000s 2Gb поставляется потребителю с заводским разгоном – 1006 МГц по ядру (Boost 1059 МГц), память – 1502 МГц. Напряжение, как и в случае с «референсом», составляет 1.2 В.

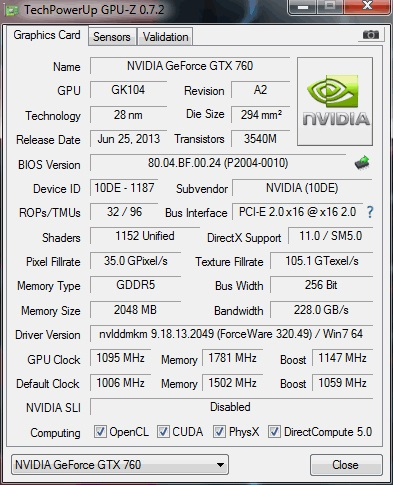

Без каких-либо сложностей карта взяла частоты GPU в 1095 МГц (Boost 1147 МГц), видеопамяти – 1781 МГц. Это немного больше, чем у эталонной платы, однако вторая версия GPU Boost работает по своему более жесткому сценарию: в режиме игровой нагрузки частота ядра держится у отметки в 1225 МГц долгое время, пока тепловой пакет не перейдет определенную границу, выставленную в настройках.
После пары часов температура графического процессора достигла 77°C, что при сравнении со своими конкурентами является высоким результатом. Просто производитель сделал акцент на пониженном уровне шума. При 1700 об/мин уровень шума был низким, комфортным для длительного времяпровождения за ПК.
С видеокартой Inno3D GTX 760 HerculeZ 2000s 2Gb вы можете более детально познакомится в материале «Тестируем разные GeForce GTX 760: три модели Inno3D - референс против HerculeZ 2000s OC 2GB и 4GB».
Inno3D GTX 760 HerculeZ 2000 4Gb
Описание на сайте производителя – ссылка .

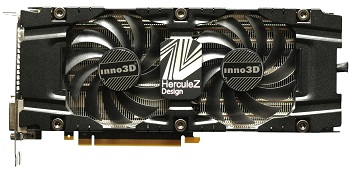

На первый взгляд может показаться, что инженеры Inno3D всего лишь удлинили систему охлаждения предыдущего участника обзора, однако первое впечатление всегда обманчиво. В названии робко пропала буква «s» в числе 2000.
Длина Inno3D GTX 760 HerculeZ 2000 4Gb составляет без малого 255 мм, что больше, чем у эталонной версии GTX 760, на 14 мм и на 50 мм – чем у GTX 760 HerculeZ 2000s 2Gb.
В конструкцию используемой в качестве основы СО HerculeZ 2000 входит радиатор с металлическим кожухом, медная никелированная вставка в основании, в котором разместились уже четыре тепловые трубки. Диаметр последних составляет 6 мм.

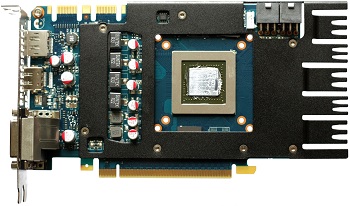

Печатную плату накрывает плоская теплораспределительная пластина, отводящая тепло с элементов питания и микросхем памяти, а также играющая роль ребра жесткости.
Установлены два вентилятора 95 мм той же фирмы Colorful: маркировка CF-12915S, напряжение 12 В, потребляемый ток 0.35 А.

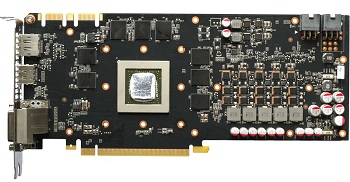

После тщательного внешнего осмотра печатной платы приятным сюрпризом стало то, что разработчики Inno3D использовали в своем продукте PCB графического ускорителя старшей серии прошлого поколения GeForce GTX 680: инженеры лишь расположили традиционным способом разъемы питания и распаяли все пять фаз преобразователя питания (у эталонной карты четыре фазы).
В целом по силовой части перед нами пятифазное питание графического контроллера и двухфазное – для памяти. Применен ШИМ-контроллер Richtek RT8802A.
Для достижения общего объема в 4098 Мбайт на печатной плате было распаяно шестнадцать микросхем памяти.
Inno3D GTX 760 HerculeZ 2000 4Gb получила заводской разгон до 1006 МГц по ядру (Boost 1059 МГц) и 1500 МГц – памяти.

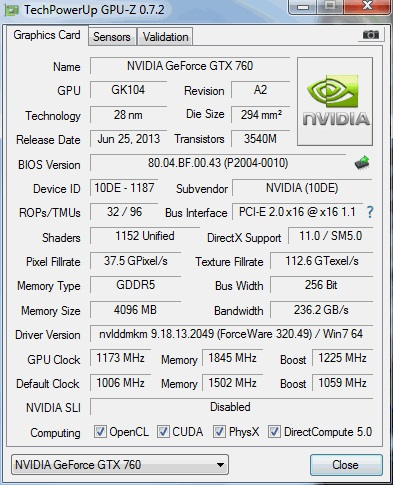

Видеокарте покорились частоты 1173 МГц (Boost 1225 МГц)/ 1845 МГц соответственно для ядра и памяти. Разгон просто отличный и все дело в улучшенной силовой части: здесь, напомню, участвуют пять фаз питания против обычных четырех. Ускоритель брал и 1200 МГц по GPU, однако после двух часов тестирования «Видеодрайвер перестал отвечать», поэтому были сохранены итоговые показатели. В игровых же реалиях нередко мелькала цифра в 1306 МГц!
Оригинальная система охлаждения явно лучше эталонного варианта. При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелись до 65 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 46% от своей максимальной мощности. Система охлаждения в подобном режиме работает довольно тихо.
Не могли мы обойти и Inno3D GTX 760 HerculeZ 2000 4Gb стороной в материале «Тестируем разные GeForce GTX 760: три модели Inno3D - референс против HerculeZ 2000s OC 2GB и 4GB».
