Дизайн и особенности материнских плат
Система охлаждения
Для всех героев обзора идентично:
- Стандартное крепление системы охлаждения процессора, с обратной стороны платы присутствует металлическая силовая пластина, защищающая ее от прогиба в результате установки систем охлаждения ЦП с большой силой прижима.
реклама
- На кристалл набора системной логики инженеры Asus и MSI установили фактически пластинку алюминия со слабым оребрением, а вот ASRock, напротив, применила полноценный радиатор, хотя и также алюминиевый. Однако с учетом невысокого уровня тепловыделения кристалла AMD A78 принципиальной разницы нет.
Asus A78M-A оснащена лишь двумя разъемами для подключения вентиляторов – четырехконтактными CPU_FAN, расположенным над процессорным сокетом, и CHA_FAN, размещенным посередине платы, за блоком аудиоразъемов задней интерфейсной панели.
Материнская плата Asus оказалась самой скромной по возможностям подключения системы охлаждения в сравнении с другими участниками обзора.
ASRock FM2A78M-DG3+ предлагает пользователю три разъема: четырехконтактный CPU_FAN, расположенный над процессорным сокетом, четырехконтактный CHA_FAN, установленный под ним,…
… а также трехконтактный PWR_FAN, который инженеры ASRock затолкали аж между подсистемой питания процессора и разъемами задней интерфейсной панели. Далеко не самое удачное расположение. Обороты вентиляторов регулируются только на разъемах CPU_FAN и CHA_FAN, причем регулировка возможна лишь для ШИМ-вентиляторов (четырехконтактные модели). Трехконтактными вентиляторами материнская плата штатно не умеет управлять вообще.
реклама
В случае с MSI A78M-E35 реализован самый оптимальный вариант:
Четырехконтактные CPU_FAN (над процессорным разъемом) и SYS_FAN1 (расположенный между разъемами основного питания ATX и SATA), а также трехконтактный SYS_FAN2 (практически в центре платы).
Подсистемы питания процессора и оперативной памяти
Все три материнских платы оснащены подсистемами питания процессора, состоящими из трехфазных преобразователей питания CPU Core и двухфазных CPU NB Core, однако аппаратная составляющая этих преобразователей очень разная.

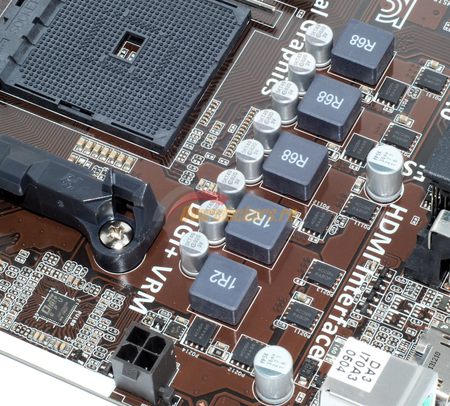

Asus использовала по одному мосфету NTMFS4C06N и NTMFS4C09N производства ON Semiconductor на каждую из фаз. ШИМ-контроллер с интегрированными драйверами – традиционно перемаркирован.
Очень простая и незатейливая схема. Подсистема питания оперативной памяти однофазная, в качестве силовых элементов использованы три NTMFS4C09N.
Anpec APW8720B, перенесенный на другую сторону от слотов памяти, выполняет роль ШИМ-контроллера.

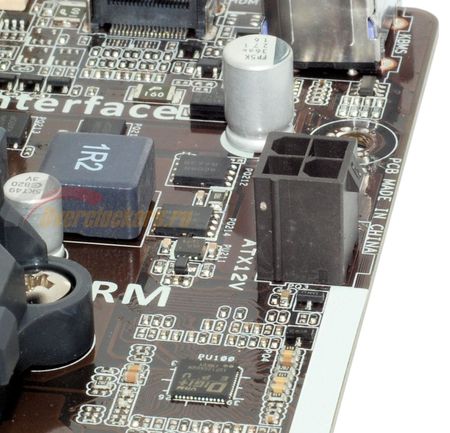

И в очередной раз обращает на себя внимание положение четырехконтактного разъема дополнительного питания ATX, обеспечивающего работу подсистем питания ЦП.
Здесь он снова прижат к верхнему краю платы, при этом защелка повернута таким образом, что она практически наверняка упрется либо в боковую стенку корпуса системного блока, либо в блок питания, что затруднит разборку системы.

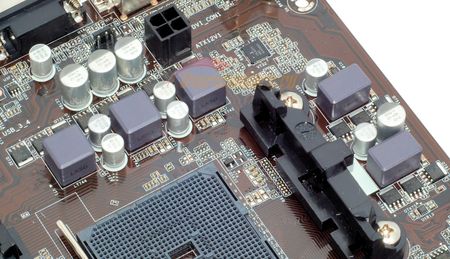

ASRock FM2A78M-DG3+ несколько удивила: в качестве мосфетов применены довольно редко встречаемые в бюджетных продуктах NXP 5830DL. Однако используются лишь они – в числе трех штук на фазу.
реклама
На ASRock Fatal1ty Z87 Killer, например, они используются в связке с NXP 9130AL. Поэтому элементная база хотя и неплоха, но в целом не слишком производительная. ШИМ-контроллер – Intersil ISL6377.

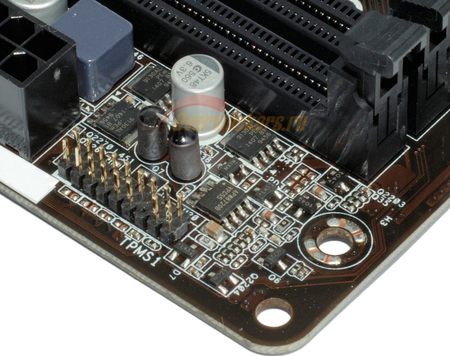

Преобразователь питания памяти однофазный, использованы три NXP 9130DL.
ШИМ-контроллер – Anpec APW8720B.

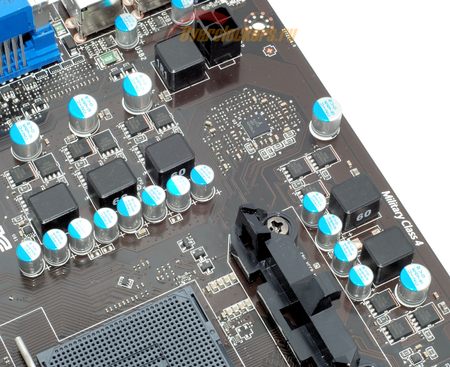

Инженеры MSI в качестве элементной базы для материнской платы MSI A78M-E35 взяли недорогие Nikos PK510BA и PK516BA: первых по два, вторых по одному на каждую из фаз. ШИМ-контроллер – ISL62773.

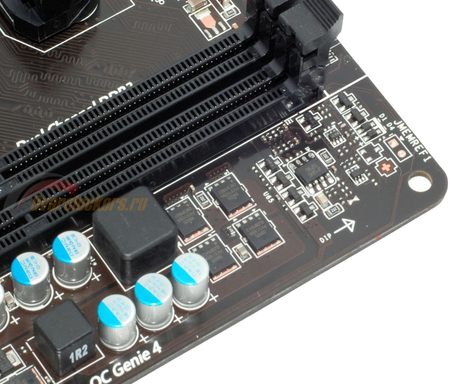

В однофазной подсистеме питания по два Nikos PK510BA и PK516BA под управлением uPI Semiconductor uP1504.
Как можно видеть, ни одна из рассматриваемых материнских плат не слишком рассчитана на какой-либо разгон вообще: старшие процессоры в исполнении Socket FM2/FM2+ будут работать близко к пределу возможностей преобразователей.
К примеру, на Asus A78M-A под продолжительной и весьма сильной нагрузкой, создаваемой работающими в оконном режиме Unigine Heaven Benchmark 4.0 и OCCT, спустя примерно полчаса из-за перегрева VRM происходило выключение системы.
