Разъемы и дополнительные контроллеры

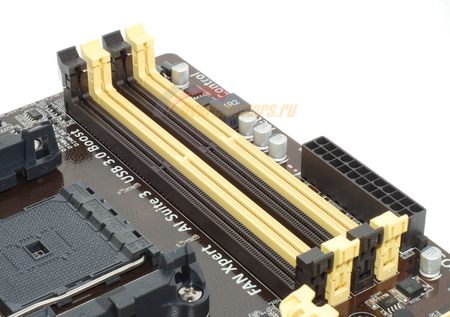

Материнская плата Asus единственная из числа участников тестирования несет на себе четыре слота памяти.
Остальные платы – только два.
реклама
Она же поддерживает и 64 Гбайта ОЗУ, а также (хотя стабильно и не гарантируется) – и DDR3-2400. Две другие материнские платы – до 2133 МГц и до 32 Гбайт. Впрочем, в BIOS всех трех моделей множитель х24.00 присутствует.

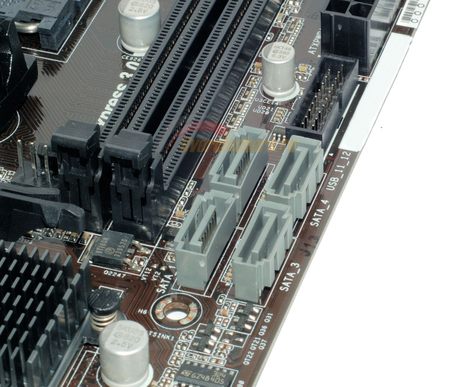

AMD A78, послуживший основой для тестируемых устройств, поддерживает шесть портов SATA 6 Гбит/с, но воспользовались этим только в Asus и MSI.
Тут же, около портов SATA 6 Гбит/с, у моделей Asus и MSI расположены микросхемы флеш-памяти BIOS. При этом у Asus микросхема традиционно съемная, в ее роли выступает 64 Мбит Winbond 25Q64FVAIQ, а рядом находится светодиод, сигнализирующий о наличии питания на материнской плате даже в том случае, если система не запущена.
MSI также не стала изменять своим традициям: в ее случае микросхема флеш-памяти (64 Мбит Winbond 25Q64FVSIG) несъемная, и для упрощения восстановления ее содержимого рядом с ней установлена колодка для прямого подключения программатора – JSPI1.

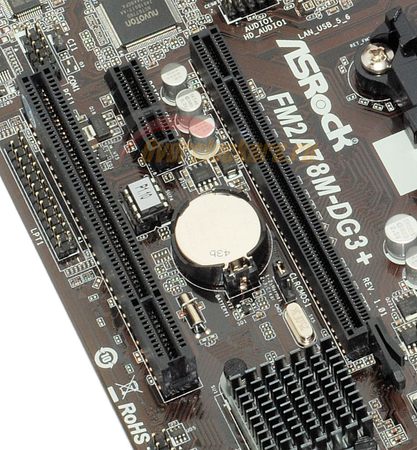

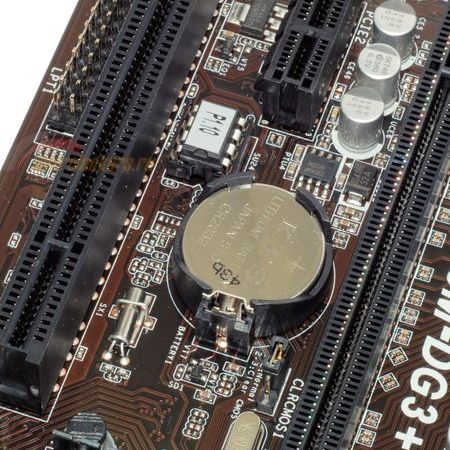

На плате ASRock микросхема флеш-памяти съемная, но расположилась она в ином месте – между слотами расширения. Это Winbond 25Q64FVAIQ объемом 64 Гбит, на которую наклеен стикер с информацией о заводской версии микропрограммы.
реклама
Заметим, что на плате ASRock нет даже пустых посадочных мест под установку SATA-портов, таким образом, подобное искусственное ограничение было заложено изначально еще на этапе проектировки продукта.

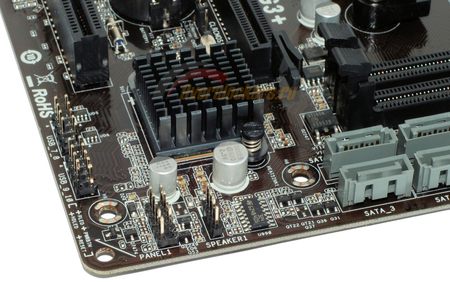

Сами порты смещены вверх, и рядом с ними оказалась колодка, предназначенная для подключения двух портов USB 3.0 от чипсета A78 – ее также перенесли с традиционного местоположения по нижнему краю платы. А на освободившееся в правом нижнем углу место инженерами ASRock вынесены остальные интерфейсные разъемы.
Здесь мы обнаружим колодку системного динамика, колодку подключения кнопок и светодиодов корпуса системного блока, а также две колодки для подключения суммарно четырех портов USB 2.0/1.1. В результате такой оптимизации по нижнему краю платы осталась только колодка LPT.

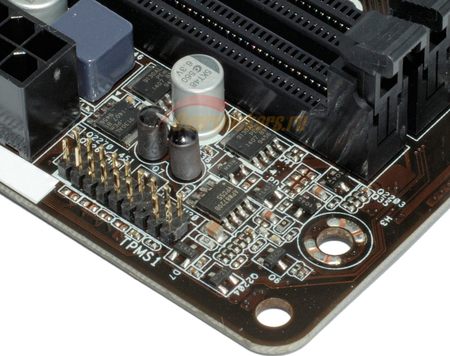

Колодку TPM инженеры вынесли аж в верхний правый угол материнской платы, потеснив преобразователь питания оперативной памяти.
Благодаря этому плата ASRock получилась на целый сантиметр короче, чем модели Asus и MSI, которые не стали экономить текстолит, да и расположение контактных колодок у них более традиционно. И сам ассортимент интерфейсов примерно схож.

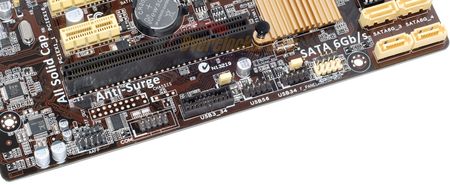

На обеих платах присутствует по две колодки USB 2.0/1.1 для подключения четырех портов, колодки аудиоразъемов, кнопок и светоиндикации работы фронтальной панели корпуса системного блока.

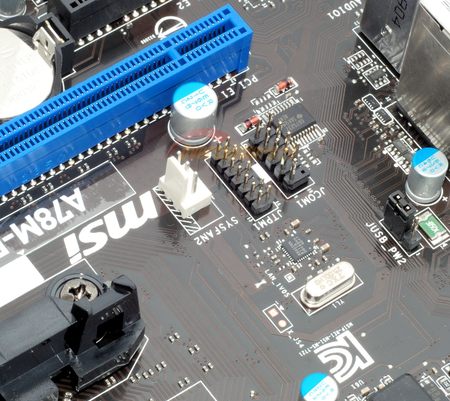

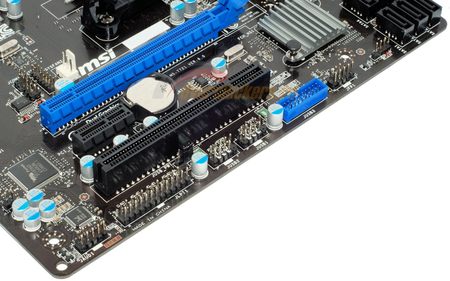

Единственное, что у Asus наличествует колодка LPT, которая отсутствует у MSI, а MSI в свою очередь перенесла колодку COM-порта в центр платы.
Туда же помещена колодка TPM – интерфейса, которого у платы Asus нет вообще.
реклама

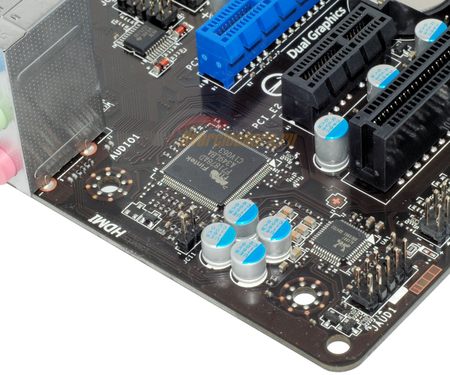

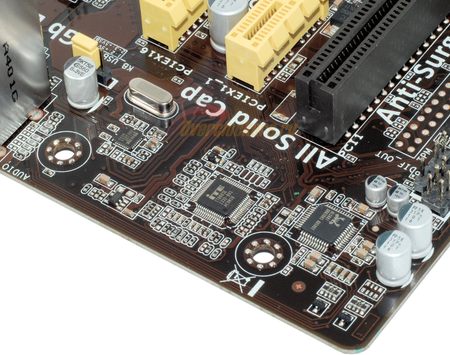

Звуковой и сетевой тракты на всех трех системных платах организованы по-разному и, отчасти, задействованы разные контроллеры. Asus и MSI объединяет лишь использование одного и того же звукового контроллера Realtek ALC887, контроллеры I/O разные – ITE IT8603E и Fintek А71878AD соответственно.

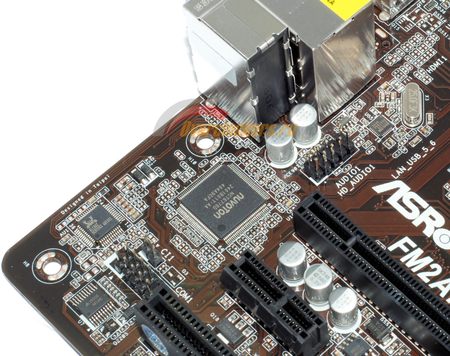

Плата ASRock оснащена дешевым старым Realtek 662 (звук) и Nuvoton NCT677D (I/O).
Сетевой контроллер – один и тот же, но разных ревизий: Realtek RTL8111GR у Asus и ASRock, и Realtek RTL8111G у MSI.

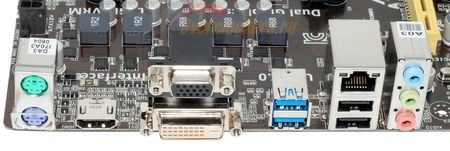

Задние панели плат также отличаются:
- Два PS/2 для подключения мыши и клавиатуры;
- Один HDMI;
- Один DVI-D и один D-Sub;
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.

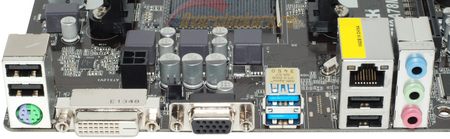

- Один универсальный PS/2, допускающий подключение как мыши, так и клавиатуры, и два USB 2.0/1.1;
- Один D-Sub;
- Один DVI-D;
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Блок аудиоразъемов.

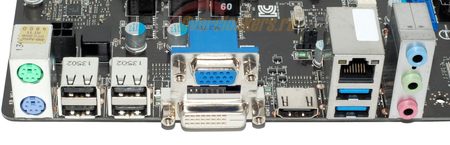

- Два PS/2 для подключения мыши и клавиатуры;
- Четыре USB 2.0/1.1;
- Один D-Sub и один DVI-D;
- Один HDMI;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1 (USB реализованы силами набора системной логики AMD A78);
- Блок аудиоразъемов.

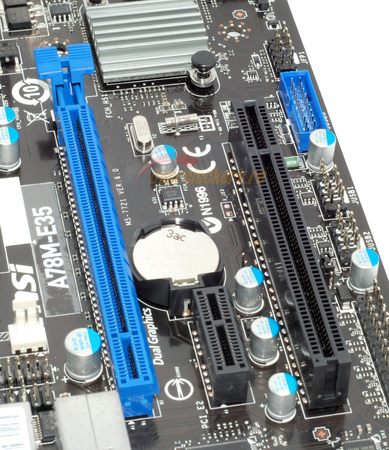

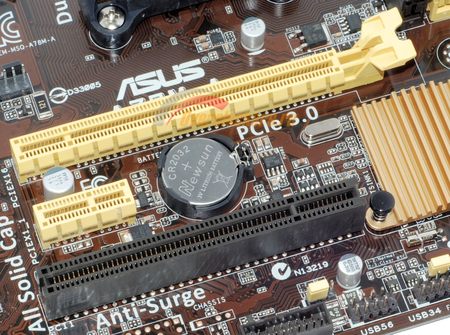

Возможности установки плат расширения на всех трех материнских платах идентичны.
На каждой плате установлено по три слота: один слот PEG (PCI-Express x16), один слот PCI-E x1 и один слот PCI.
PEG является полноценным PCI-E x16 версии 3.0 или 2.0 (в зависимости от установленного процессора), а вот PCI-E x1 всегда только второй версии.
