Возможности BIOS Setup
С учетом того, что героями обзора стали сразу три материнских платы, мы не будем рассматривать BIOS Setup каждой из плат с такой тщательностью, как это делалось ранее. Поэтому к каждой плате приведем только скриншоты BIOS Setup. Возможно, они будут полезны.
Наиболее важные параметры, отвечающие за разгон и тонкую настройку (разгон) системы, вынесем в отдельную таблицу.
Параметр | Asus A78M-A | ASRock FM2A78M-DG3+ | MSI A78M-E35 |
Версия BIOS, с которой проводилось тестирование | 1001 от 3 июля 2014 года | 1.20 от 6 июня 2014 года | 30.3 от 17 марта 2014 года |
BCLK | Есть, от 90 до 300 МГц, с шагом 1 МГц | Есть, от 100 до 136 МГц, с шагом 1 МГц | Есть, от 100 до 105 МГц с шагом 1 МГц |
Оперативная память, МГц | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) |
Множитель процессора CPU Core |
Есть | Есть | Есть |
Множитель процессора CPU NB Core |
Есть | Есть | Есть |
Частота графического ядра |
Нет | Есть, от 400 МГц до 1900 МГц с возрастающим с 11 до 211 МГц шагом (400, 411, 422, 434 и т.д. последние два пункта - 1689 и 1900) | Есть, от 400 МГц до 1900 МГц с возрастающим с 13 до 211 МГц шагом (первый шаг – 22 МГц, с 400 к 422) |
Напряжение CPU Core |
Есть, offset (надбавка к штатному напряжению) от 0.00625 до 0.40000 В с шагом 0.00625 В как в большую, так и в меньшую сторону. Есть возможность настройки LoadLine Calibration | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Отсутствует |
Напряжение CPU NB Core |
Есть, offset (надбавка к штатному напряжению) от 0.00625 до 0.40000 В с шагом 0.00625 В как в большую, так и в меньшую сторону. Есть возможность настройки LoadLine Calibration | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Отсутствует |
Напряжение оперативной памяти | Есть, доступны значения 1.35, 1.50, 1.65 В | Есть, доступны значения 1.30, 1.37, 1.42, 1.49, 1.55, 1.62, 1.67, 1.74 В | Есть, доступны значения 1.35, 1.50, 1.65 и 1.8 В |
Напряжение набора системной логики (чипсета) | Есть, от 1.10 до 1.22 В с шагом 0.04 | Есть, 1.1, 1.2, 1.3 и 1.4 В | Нет |
Интерфейс BIOS |
Графический, поддержка различных языков локализации, русский в том числе | Графический, поддержка различных языков локализации, русский в том числе | Графический, поддержка различных языков локализации, русский в том числе |
Функциональность BIOS |
Профили настроек (восемь в памяти BIOS, есть возможность сохранения и загрузки профиля с внешнего USB- накопителя) | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) Разъемы USB работают все – как «чипсетные», так и от стороннего контроллера NEC/RENESSAS |
Локализация интерфейса на русский язык | Есть (неудачна: кое-где присутствует смесь русских и латинских букв) | Есть (неудачна: кое-где присутствует смесь русских и латинских букв) | Есть, неполная. |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек |
FAT16/32: чтение/запись NTFS: только чтение Порты USB 3.0 работоспособны |
FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение Файловый менеджер работает нестабильно – через некоторое время нахождения в Setup BIOS перестает работать функция снятия скриншотов и работа с профилями |
Secure Boot | По умолчанию отключено | По умолчанию отключено | По умолчанию отключено |
реклама
Setup BIOS: Asus A78M-A
Отметим, что доступно раздельное управление портами SATA, которые разбиты на две группы: с SATA1 по SATA4 и с SATA5 по SATA6. Подобная возможность может оказаться полезной при построении и эксплуатации RAID-массива в уже настроенной и рабочей системе (не нужно прилагать усилия по замене драйвера контроллера в Windows).
Прекрасно работает и защита от настроек в BIOS, не позволяющих системе запуститься – достаточно нажать Reset и материнская плата, выдававшая «черный экран», перезапустится с настройками по умолчанию, выдав сообщение о переразгоне.
Setup BIOS: ASRock FM2A78M-DG3+
Отдельно отметим полностью работоспособную возможность онлайн-обновления микрокода материнской платы прямо из среды BIOS. Причем можно настроить даже соединение по VPN.
Ну и уже привычно корявый русскоязычный перевод.
Setup BIOS: MSI A78M-E35
Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор AMD APU-6800K Richland 4100 МГц;
- Система охлаждения: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: используется интегрированное в процессор видеоядро;
- Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В) с работой в режиме DDR3-1866 9-9-9-24-32-1T;
- Блок питания: Corsair HX750W, 750 Ватт;
- Накопители:
- системный – SmartBuy Ignition 64 Гбайта (Phison PS3108 + 24 нм ToggleNAND Toshiba);
- для тестов интерфейса SATA – SanDisk X210 128 Гбайт (Marvell 88SS9187-BLD2 + 19 нм ToggleNAND SanDisk);
- для тестов интерфейса USB – SanDisk Extreme USB 3.0 16 Гбайт (SDCZ80-016G);
- Корпус: открытый стенд.
Тестирование производительности
Методика тестирования
Частота процессора, во избежание случайного влияния технологий энергосбережения и режима Turbo Core на результаты производительности, фиксировалась:
- По ядрам (CPU Core) на значении 4100 МГц;
- Северного моста, интегрированного в процессор (CPU NB Core) – на значении 1800 МГц;
- Интегрированного графического ядра (GPU Engine / iGPU) – 844 МГц.
Для оперативной памяти за штатный режим работы выбрана эффективная частота 1866 МГц (DDR3-1866) с таймингами 9-9-9-24-32-1T.
реклама
Тесты производительности процессора и памяти:
- AIDA64 4.30.2932 Beta, встроенный тест кэша и памяти. Итоговый результат (скриншот) – второй запуск;
- Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
- LinX 0.6.4 x64 (без AVX, объем задачи: 16331; память: 2048 Мбайт). Итоговый результат – лучший из пяти проходов;
- 3DMark 2011 1.0.132.0 x64, профиль «Performance», результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат – лучший из трех замеров.
Тесты производительности интегрированного графического ядра:
- 3DMark 2011 1.0.132.0 x64, профиль «Performance», результаты Graphics Score (очки) и fps (количество кадров в секунду). Итоговый результат – средний из трех замеров;
- Unigine Heaven Benchmark 4.0 (разрешение: 1920 х 1080, полноэкранное; API: DirectX11; качество: низкое; тесселяция: нет; AA: нет). Итоговый результат – средний fps (количество кадров в секунду), средний из трех замеров;
- Sleeping Dogs, встроенный тест производительности. Итоговый результат – средний fps (количество кадров в секунду), средний из трех замеров.
Результаты тестирования
Тестирование интерфейсов USB и SATA
По сравнению с AMD A55 набор системной логики AMD A78 может похвастать поддержкой современных USB 3.0 и SATA 6 Гбит/с, не ограничиваясь более старыми версиями этих интерфейсов. При этом на материнских платах нет и каких-либо дополнительных контроллеров.

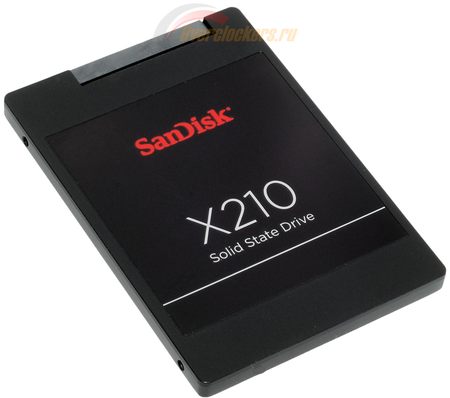

В качестве тестового приложения используется CrystalDiskMark x64 версии 3.03 x64. В качестве тестовых накопителей были взяты накопитель SanDisk X210 128 Гбайт…

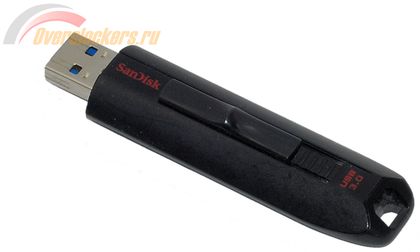

… и USB 3.0 SanDisk Extreme объемом 16 Гбайт.
SATA 6 Гбит/c
USB 3.0
