Тестовый стенд
Для тестирования был собран стенд со следующей конфигурацией:
- Открытый тестовый стенд;
- Материнская плата: ASUS Crosshair IV Formula, BIOS 3027;
- Процессор: AMD FX-8350 (4000 @4570 МГц, 240 х 19 при 1.48 В);
- Система охлаждения процессора: Thermalright Archon rev. A;
- Видеокарта: AMD Sapphire Radeon R9 290;
- Системы охлаждения видеокарт:
- Arctic Accelero Twin Turbo III;
- Ice Hammer IH-900 B;
- Термоинтерфейс: Arctic MX-4;
- Оперативная память: Crucial Ballistix Tracer, 2 х 4096 Мбайт, PC3-14900, 1866 МГц, DDR3, CL9-9-9-27 1.5 В (BLT2CP4G3D1869DT2TXRGCEU);
- Накопитель SSD: Crucial M4 128 Гбайт (CT128M4SSD2) 2.5”, SATA, MLC;
- Блок питания: Zalman ZM1000-HP, 1000 Ватт;
- Монитор: Dell U2412M, 1920 х 1200;
- Мультиконтроллер: Zalman ZM-MFC3.
Инструментарий
Применялось следующее программное обеспечение:
- Мониторинг: GPU-Z 0.7.7, HWiNFO64 4.27-2050;
- Прогрев GPU и VRM: FurMark 1.11.0;
- Регулировка вентиляторов: MSI Afterburner 3.0.0 beta19.
реклама
Методика
Использовалась операционная система Windows 7 Ultimate 64-bit (Service Pack 1) со всеми обновлениями на данный момент. Процессор был разогнан по шине 240 МГц с множителем 19, его частота в итоге составила 4560 МГц.
На скриншоте значение завышено из-за особенностей материнской платы, в BIOS которой функции, отвечающие за стабильность, находятся в авторежиме.
В BIOS (3029 за 10/09/2012) стендовой платы во вкладке «Extreme Tweaker» в настройках устанавливались следующие параметры:
- Ai Overclock – manual;
- CPU Ratio – x19;
- AMD Turbo CORE technology – Disable;
- CPU Bus Frequency – 240;
- PCIE Frequency – 100;
- DRAM Frequency – 1920 МГц (1:4 с таймингами: 9-9-9-24);
- CPU/NB Frequency – 2400 МГц;
- HT Link Speed – 2400 МГц;
- CPU Offset Voltage – 1.488 [0.10000];
- DRAM Voltage – [1.68750];
- HT Voltage – [1.22500];
- NB Voltage – [1.35000].
Все остальные настройки по умолчанию (Auto).
Драйвер видеокарты:
- Catalyst 14.3 Beta.
Тестирование и замеры проводились на открытом стенде при температуре окружающей среды 24-26 градусов по Цельсию. Показания окружающей среды снимались при помощи термопары, подключенной к реобасу и выведенной отдельно за пределы тестового стенда.
реклама
Необходимо отметить, что на видеокарте Sapphire Radeon R9 290 во время тестирования использовался оригинальный BIOS (переключатель в положении «2»).
За сканирование модулей напряжения отвечает контроллер (ШИМ) CHIL, через него температуры с силовых элементов отражаются во вкладке «Sensor» GPU-Z 0.7.7 (строки «VRM Temperature 1» и «VRM Temperature 2»).
Все это дублировалось при помощи HWiNFO64:
- VRM Temperature 1 (T1) – общая температура цепи питания (транзисторов) GPU;
- VRM Temperature 2 (T2) – температура подсистемы питания GDDR5.
Стоит отметить, что мониторинг GPU-Z 0.7.7 во вкладке «Sensor» («Fan Speed (%)» и «Fan Speed (RPM)») отсутствует для видеокарт AMD Radeon R9 200 серии. В связи с этим обороты снимались с помощью HWiNFO64.
В разделе «Звуковое давление» строчки «дневное время суток» и «ночное время суток» отражают уровень шума в одном и том же помещении днем и ночью. «System» – работа тестового стенда, без видеокарты и альтернативных систем охлаждения, c застопориванием вентилятора в блоке питания. При тестировании уровень шума измерялся MASTECH MS-6700 (погрешность измерений +/- 1.5 дБ) в ночное время суток (для уменьшения воздействия посторонних источников), с расстояния:
- 0.3 метра;
- 1 метр;
- 3 метра.
Используемые вентиляторы подключались следующим образом: 120 мм на IH-900 B – только к реобасу; на Twin Turbo III пара 92 мм – как к коннектору видеоадаптера, так и через переходник к многофункциональному контроллеру Zalman ZM-MFC3. С помощью последнего фиксировалось общее потребление мощности всей системы (без монитора) и выставлялись следующие режимы работы:
- 900 RPM;
- 1200 RPM;
- 1500 RPM;
- 1800 RPM.
С помощью MSI Afterburner 3.0.0 beta19 выставлялось процентное соотношение, как в случае с эталонной системой охлаждения: 20% (auto), 50%, 75%, 100%.
Благодаря используемым вентиляторам с 0.15 А (сила тока) вместо 0.12 А, возможен их контроль и регулировка напрямую через видеокарту, что не представлялось возможным в случае с тремя установленными на Extreme III.
Теперь, ориентируясь на полученные данные, есть возможность настроить шкалу режима работы вентиляторов.

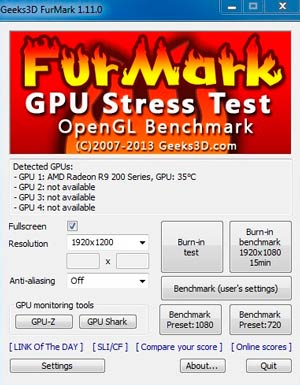

Для получения результатов в экспериментах графический процессор и силовые элементы видеокарты прогревались Furmark в течение пяти минут, только на штатных частотах модели с нажатием «Burn-in-test».
Результаты тестирования

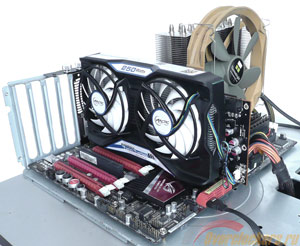

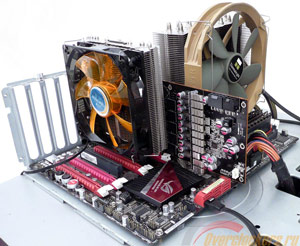

Итак, на тестовом стенде две системы охлаждения для видеокарт – Twin Turbo III c комплектной теплосъемной пластиной и Ice Hammer IH-900 B с установленным на цепь питания самодельным радиатором.
Необходимо пояснить одно сокращение: VRM-R3 – бывший радиатор Thermalright VRM-R3, модифицированный для AMD Radeon R9 290.
реклама
GPU 300 МГц; GDDR5 150 МГц; напряжение 0.984 В
Температуры GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 1, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 2, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
GPU 947 МГц; GDDR5 1250 (5000) МГц; напряжение 1.22 В
Температуры GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 1, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 2, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Наглядно видно, что в плане отвода тепла с графического процессора «Холодный молот» обходит Twin Turbo III. Определенный интерес представляет схватка в сегменте охлаждения цепи питания GPU, где установленная массивная пластина выигрывает у незамысловатого радиатора.
В случае с подсистемой питания GDDR5 возникла непонятная ситуация. По логике вещей, с использованием одинакового установленного «T»-образного радиатора вкупе с теплосъемной пластиной на внешней стороне печатной платы температуры должны быть ниже с Twin Turbo III. Но IH-900 B оказался эффективнее.
