Обзор и тестирование материнской платы MSI Z97I Gaming AC (страница 4)

Тестовый стенд

Тестирование MSI Z97I Gaming AC проводилось на следующей конфигурации:

• Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
• Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Ватт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

Перед описанием результатов разгона базовой частоты отмечу, что (как и MSI Z97 MPower MAX AC) материнская плата не предоставляет пользователю возможности изменения CPU Strap, а изменяет его сама при достижении определенных частот. Переключение CPU Strap с 1.0 на 1.25 на Z97I Gaming AC происходит при установке базовой частоты свыше 104.22 МГц, переключение с 1.25 на 1.67 происходит при установке базовой частоты свыше 142 МГц.

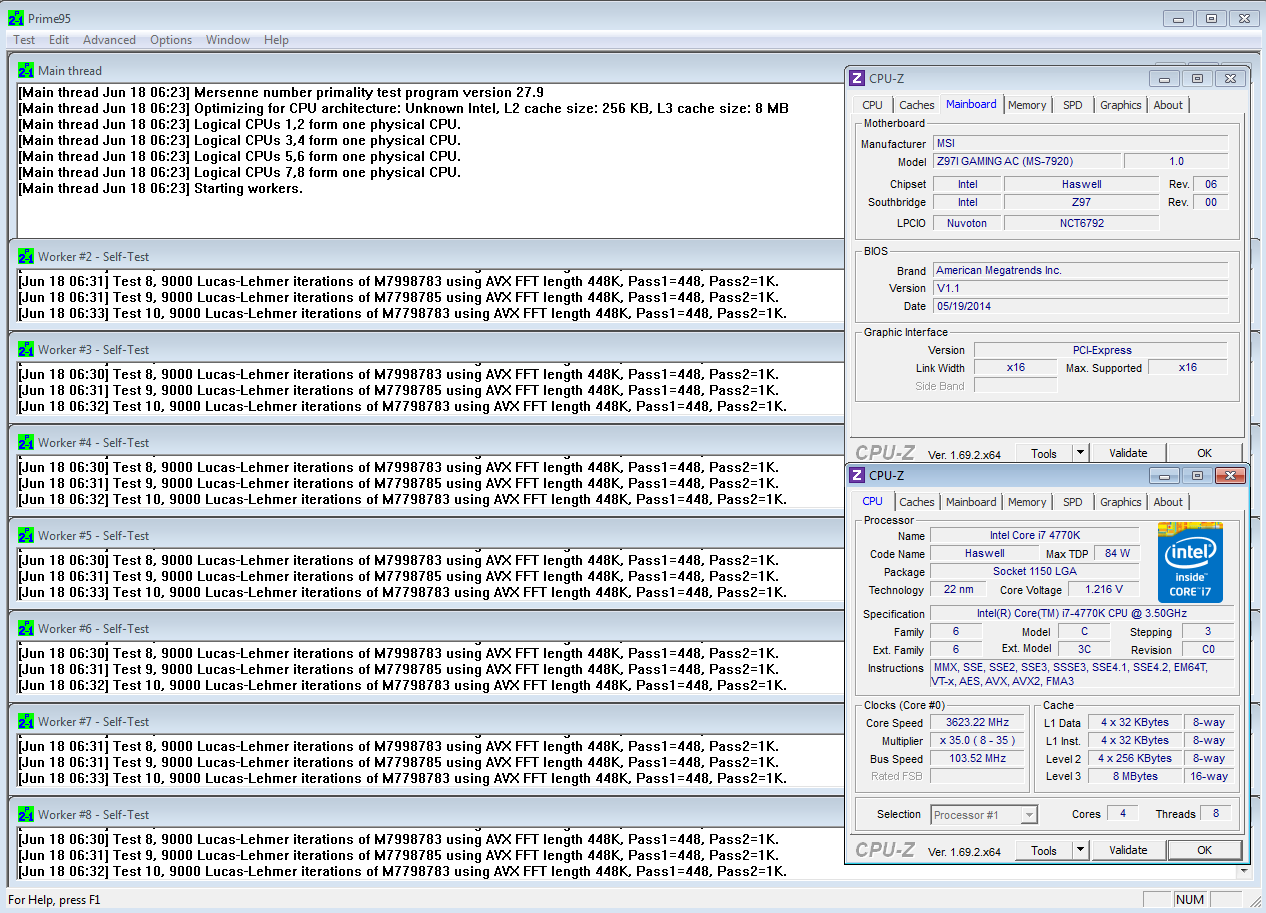

При использовании множителя CPU Strap 1.0 результат разгона базовой частоты составил 103.52 МГц:

Ограничителем разгона выступила видеокарта, которая переставала выводить изображение на экран при дальнейшем увеличении частот. При применении интегрированного видео материнская плата без проблем работает на частоте 104.22 МГц, после чего переключает CPU Strap на 1.25.

При установке множителя CPU Strap 1.25 результат разгона базовой частоты составил 142 МГц:

Возможно, результат мог быть и лучше, но после 142 МГц MSI Z97I Gaming AC переключает CPU Strap, и следующее значение базовой частоты стартует уже при множителе 1.67.

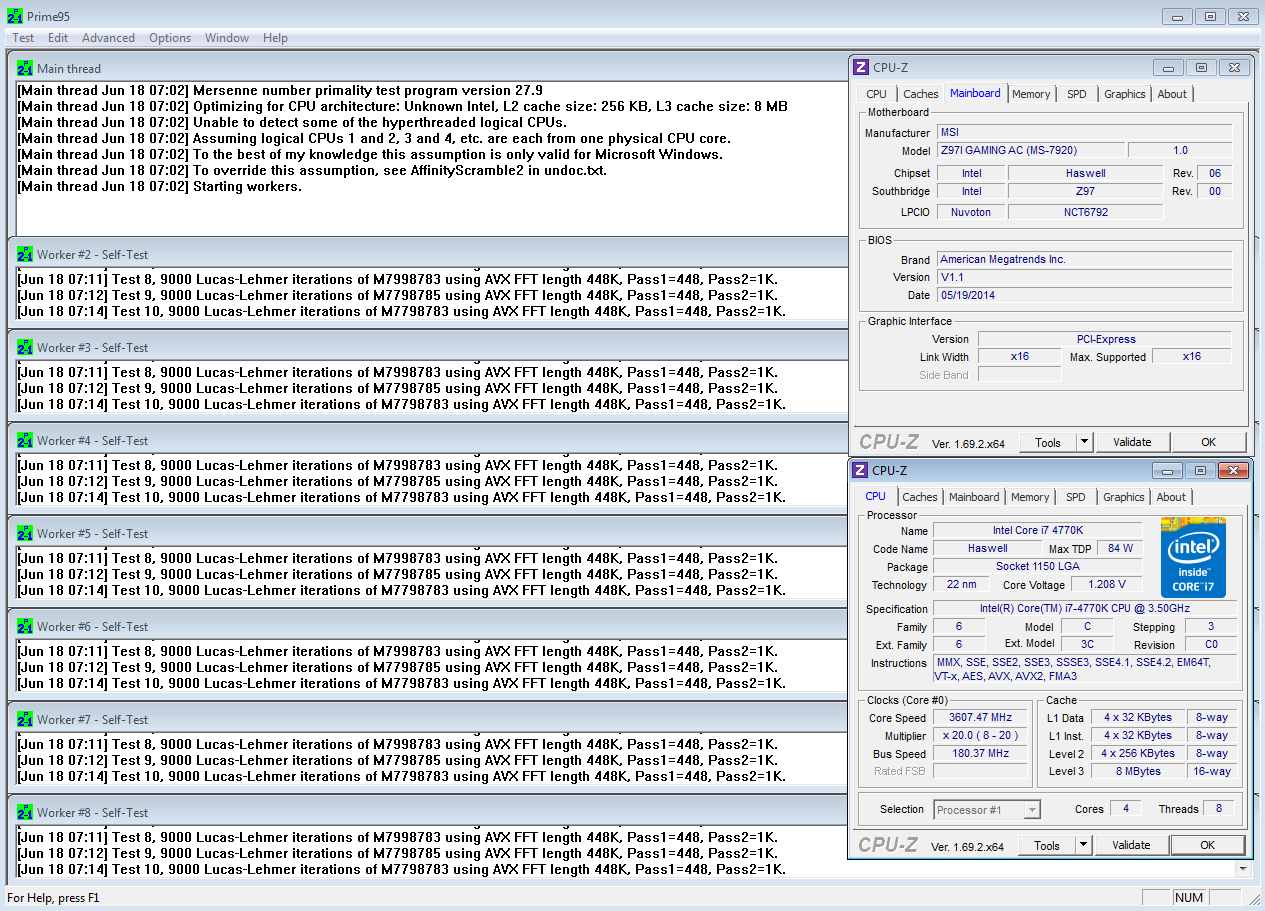

С множителем CPU Strap 1.67 результат разгона составил 180.37 МГц:

Модель Z97I Gaming AC смогла преодолеть планку в 180 МГц, так что результат разгона можно назвать хорошим. Отмечу, что граница разгона слегка размыта – запустить Windows можно на частотах вплоть до 181.5 МГц, но стабильности нет.

Разгон оперативной памяти

Замер напряжения питания памяти:

Замеры проводились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, материнская плата склонна к небольшому занижению напряжения, но величина отклонений невелика, и на это можно не обращать внимания.

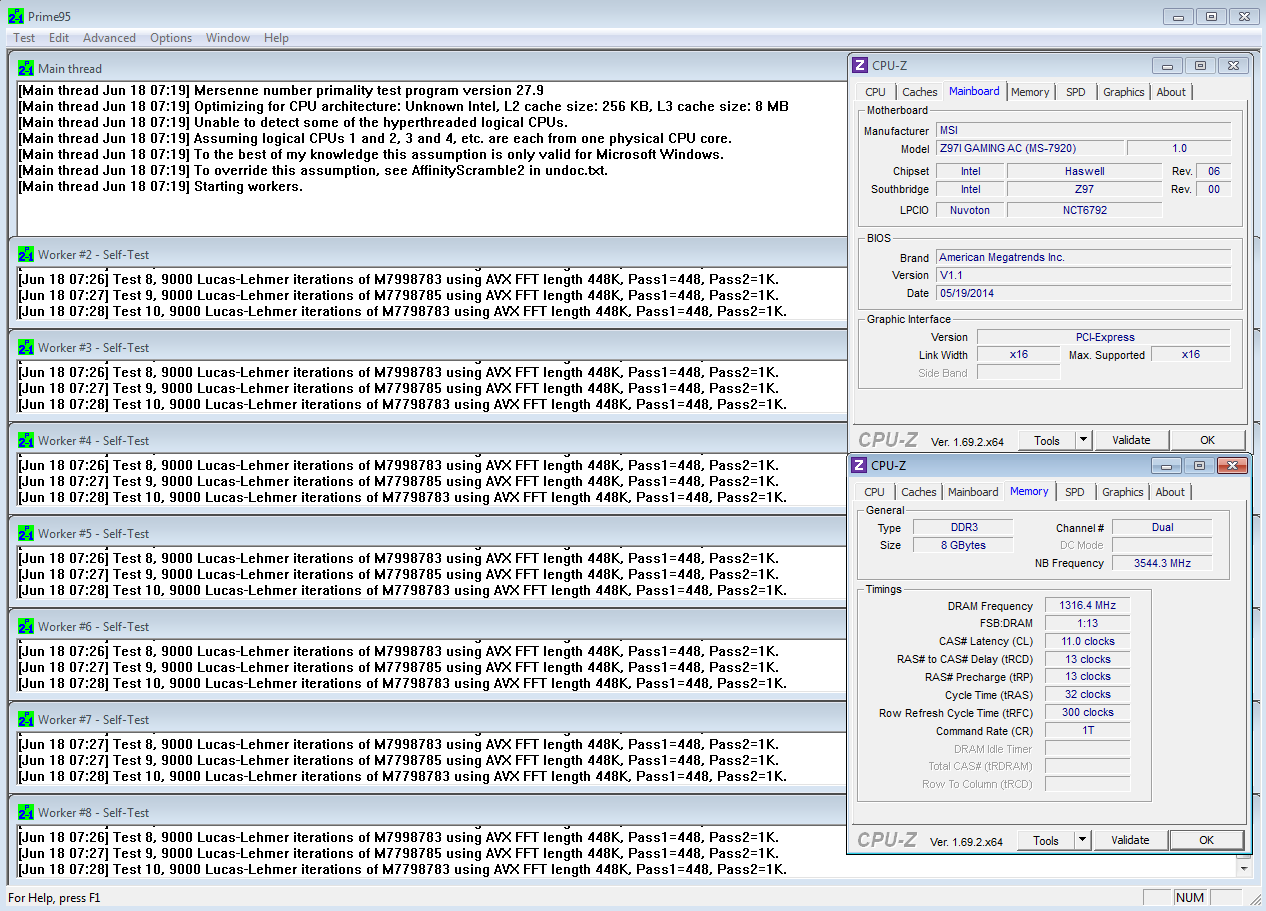

Комплект G.Skill на MSI Z97I Gaming AC заработал на частоте 2633 МГц:

Хороший результат, реализующий частотный потенциал модулей памяти. Отмечу, что в отличие от недавно протестированной Z97 MPower MAX AC, проблем с установкой режима 1Т не возникло.

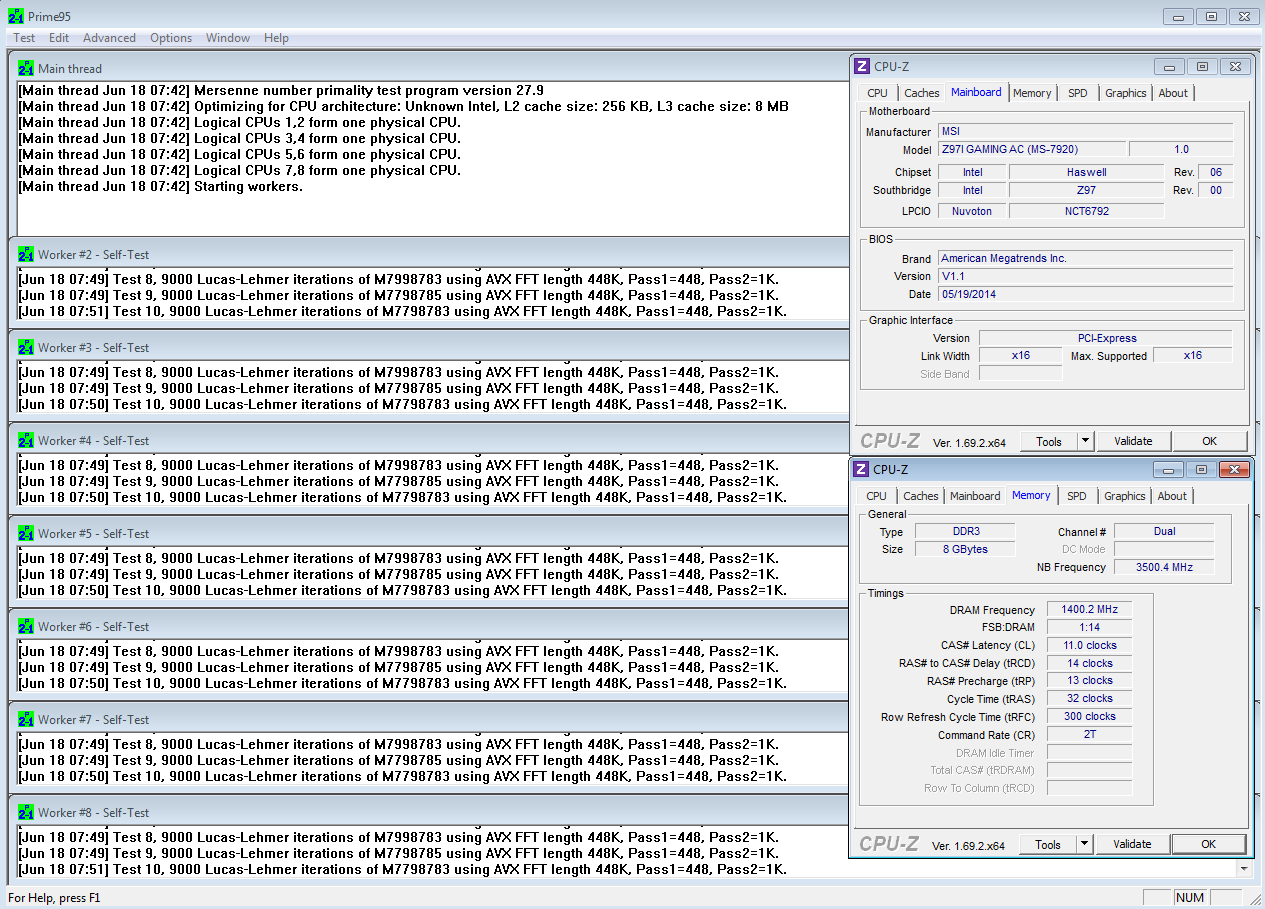

Комплект Corsair заработал на частоте 2800 МГц:

Материнская плата без проблем заработала с множителем частоты работы памяти х28, так что разгон комплекта памяти проблем не доставил. Дальнейшее увеличение частот требует слишком большого поднятия напряжения CPU SA.

Разгон процессора

Работа Load-Line Calibration для CPU Input Voltage:

Оптимальными для использования выглядят режимы 50% и 62.5%, по умолчанию устанавливается значение 100%. Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим 62.5%.

Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не используемый ранее кулер Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.

В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Ring x45.

Результат разгона, достигнутый с MSI Z97I Gaming AC, составил 4802 МГц:

Потенциал стендового ЦП раскрыт, каких-либо проблем при разгоне не возникло.

Результат разгона процессора находится на уровне того, что обычно показывают полноразмерные АТХ платы, что для Mini-ITX, безусловно, достижение.

Используемые напряжения процессора:

• CPU Input Voltage: 2.29 В;
• CPU Core Voltage: 1.455 В;
• CPU Cache Voltage: 1.35 В.

Температурный режим

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера – ~21 градус по Цельсию.

Так как с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на системную плату. Но поскольку Z97I Gaming AC выполнена в форм-факторе Mini-ITX, и размеры радиаторов оставляют желать лучшего, стресс-тест «по всей строгости» лишен смысла, материнская плата его заведомо не пройдет.

В качестве тестового режима для проверки ITX-плат на прогрев необходимо использовать более щадящие частоты и напряжения. Для теста на прогрев использовались следующие настройки: режим работы процессора: 4600 МГц/1.35 В, режим работы CPU Ring: 4000 МГц/1.2 В, CPU Input Voltage 2.0 В. Энергопотребление ЦП в таком режиме составляет приблизительно 160-170 Вт.

В качестве теста для прогрева использовался Prime 95 Small FFTs.

Температурный режим получился очень комфортным, система охлаждения работает явно эффективнее, чем у Z87I Gaming AC (либо преобразователь питания процессора эффективнее и выделяет меньше тепла).

Опираясь на результаты, было решено провести тест под нагрузкой во «взрослом» режиме, аналогично ATX-платам, то есть в режиме максимального разгона процессора и с энергопотреблением 220-230 Вт.

То ли DrMOS микросхемы и впрямь показывают очень высокий уровень эффективности, то ли преобразователь питания «кипит» под радиаторами, но температурный стресс-тест материнская плата смогла пройти, температуры стабилизировались после 15 минут работы под нагрузкой, никаких защит не сработало.

Встроенный звук

Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Установленный на материнской плате кодек – Realtek ALC1150.

Результаты приблизительно такие же, как и у других плат MSI с кодеком ALC1150.

Заключение

Материнская плата MSI оставила неплохие впечатления, показав хорошие результаты разгона, а также комфортный (даже по рамкам полноразмерных системных плат) температурный режим в стресс-тестировании. По сравнению с предшественницей как плюс стоит отметить изменение конфигурации интерфейсной панели, на которой теперь присутствует сразу восемь портов USB. Кроме того, Z97I Gaming AC сохранила качественные контроллеры встроенного звука и сети, и хороший модуль Wi-Fi/Bluetooth.

Что огорчило, так это унаследование большинства отрицательных качеств Z87I Gaming AC. В их числе и смещение процессорного разъема к правому нижнему краю платы (что ухудшает совместимость с крупногабаритными системами охлаждения), и невозможность управления скоростью вращения 3-pin вентиляторов, и неудобное расположение колодки подключения корпуса.

Плюсы:

• Форм-фактор Mini-ITX;
• Наличие модуля Wi-Fi/Bluetooth, поддержка работы Wi-Fi в частотном диапазоне 5 ГГц;
• Хорошие результаты разгона процессора и оперативной памяти;
• Использование качественных контроллеров для реализации сетевого адаптера и встроенного звука;
• Восемь портов USB на интерфейсной панели;
• Эффективная система охлаждения;
• Дополнительный игровой контент в War Thunder.

Минусы:

• Смещенный к правому нижнему краю платы разъем ЦП, что может негативно повлиять на совместимость системы с крупногабаритными кулерами;
• Неудобное расположение колодки подключения корпуса;
• Всего два разъема для подключения вентиляторов, невозможность управления оборотами 3-pin моделей.

Страница материнской платы MSI Z97I Gaming AC на официальном сайте производителя:

• Глобальное зеркало;
• Русскоязычное зеркало.

Выражаем благодарность:

• Компании MSI за предоставленную на тестирование материнскую плату MSI Z97I Gaming AC.
